1、ART_WiFi 是什么

ART_WiFi 是一套由 RT-Thread 团队发布的，使用 STM32F205RG 为微控制器的开发板，可以只需要一条 Micro-B 的 USB 线连接 PC 而进行云端到设备端的编程开发…………

2、全新固件支持哪些功能

项目采用 Scons 构建系统，支持 IAR 、MDK 及 Eclipse 三款 IDE ，主要功能如下：

• Web Finsh: 通过网页即可访问设备的控制台(命令行)系统，实现设备的 远程/移动化 操控。
• Web IAP: 简洁、可靠的 IAP 在线升级功能，只要有网，就可以完成设备升级。
• Ymodem IAP: 即使没网，也可以通过支持 Ymodem 的终端完成在线升级。

2.1 组件信息

• 采用 RT-Thread 实时操作系统，具有丰富的组件生态系统

  • DFS: 设备文件系统，类似 Linux 的 VFS。板载了 64Mbit SPI Flash，可挂载 Fatfs 等文件系统
  • LwIP: 采用 LwIP 2.0.2 网络协议栈，与 RT-Thread 无缝对接
  • WiFi: 板载 SDIO bcm43362 WiFi 模组，性能强劲，并支持 AP/Station 功能
  • Finsh/MSH: 自带命令行控制台，与系统实现更好的人机交互
  • Partition: 将 Flash 设备分区为多个子设备，降低 Flash 设备内部功能的耦合性
  • Netutils: 集成了 tftp 服务器、telnet 服务器 及 ping 等方便调试、测试的网络工具
  • Ymodem: 简单易用的 Ymodem 通信组件
• EasyFlash : 具有环境变量、Flash 日志等断电记忆功能，支持掉电保护
• EasyLogger : 极简的嵌入式 C 日志库，日志调试更加直观，日志支持断电记忆
• SFUD : SPI Flash 万能驱动库，支持 Flash 参数自动获取
• CmBacktrace: Cortex-M 系列 MCU 错误追踪库，助您更加精准的定位 hardfault 及 asser
• mongoose : 一款强大的适合嵌入式平台的 Web 服务器网络库

3、如何使用

3.1 下载/构建代码

git clone https://gitee.com/rtthread/ART_wifi --recursive

打开 /firmware/app/rtconfig.py ，修改其中的工具链配置，然后保存。再在此目录下执行以下命令中的其中一种，以生成指定的项目工程。

scons --target=iar
scons --target=mdk4
scons --target=mdk5

命令执行完毕后，在此目录即可看到新生成的项目工程，打开项目工程，build & download 固件至你的 ART_WiFi 开发板。

完成后，电脑端通过打开串口终端软件（例如：putty/xshell），设置串口信息 115200 8 1 N 即可连接到板子的 Finsh/MSH 控制台。

3.2 配置 WiFi 参数

本项目使用 EasyFlash 的 ENV（环境变量，与 uboot 的环境变量概念及操作均一致）功能完成产品的参数存储，WiFi 的配置信息也是如此。学会如何通过 Finsh/MSH 操作环境变量，即可修改 WiFi 配置信息

3.2.1 查看环境变量

msh />printenv
iap_need_copy_app=0
iap_need_crc32_check=0
iap_copy_app_size=0
stop_in_bootloader=0
wifi_ssid=rtthread
wifi_password=www.rt-thread.org
wifi_dhcp_enabled=1
wifi_ip=192.168.0.100
wifi_net_mask=255.255.255.0
wifi_gateway=192.168.0.1
wifi_dns=192.168.0.1
ENV size: 276/2048 bytes, write bytes 552/8192, saved count: 2, mode: power fail safeguard.
msh />

这里可以看到全部的环境变量配置，我们比较此时关心的 wifi_ 前缀开头的环境变量

3.2.2 修改、保存环境变量

msh />setenv wifi_ssid my_router_ssid
msh />setenv wifi_password my_router_password

如上所示，通过 setenv 命令即可修改环境变量的值，设置完后，也可以通过 printenv 进行查看确认。最后，务必记得使用如下命令，将新修改的环境变量保存至 Flash ，这样下次重启就无需再修改参数了。

msh />saveenv

WiFi 参数配置完成后，ART_WiFi 会自动连接到热点，可以通过 Finsh/MSH 控制台看到具体连接信息。

3.3 往 Fash 里传送资源文件

首次下载固件后，需在 Finsh/MSH 命令行使用如下命令，完成对 SPI Flash 的 fatfs 分区的格式化，类似于电脑硬盘使用前的首次格式化。

msh />mkfs fatfs

新建并进入 web_root 文件夹

msh />mkdir web_root
msh />cd web_root

启动 TFTP 服务器

msh /web_root>tftp_server

安装并打开 /tools/Tftpd64-4.60-setup.exe 这款 TFTP 工具，然后选择 Tftp Client 功能，如下图。（PS：如果电脑上有多个网卡，务必记得网卡也要选择）

然后选择 /firmware/app/applications/web_root 下的资源文件，挨个进行上传。（PS：由于固件开启了 DFS_USING_WORKDIR ，所以当前 Finsh/MSH 在哪个文件目录位置， TFTP 就会把文件保存在那里。TFTP 时请勿切换目录）

3.4 使用 Web Finsh

首先要保证 Finsh/MSH 控制台当前的目录位于根目录。然后在浏览器中打开 http://art_wifi.ip.put.here/web_finsh.html 即可看到 Web Finsh 真容。如果不知道 ART_WiFi 当前的 IP 地址，可以在 Finsh/MSH 控制台输入如下命令查看。

msh />ifconfig
network interface: w0 (Default)
MTU: 1024
MAC: 02 0a f7 fe 86 1c
FLAGS: UP LINK_UP ETHARP IGMP
ip address: 192.168.0.109
gw address: 192.168.0.1
net mask  : 255.255.255.0
dns server #0: 192.168.0.1
dns server #1: 0.0.0.0
msh />

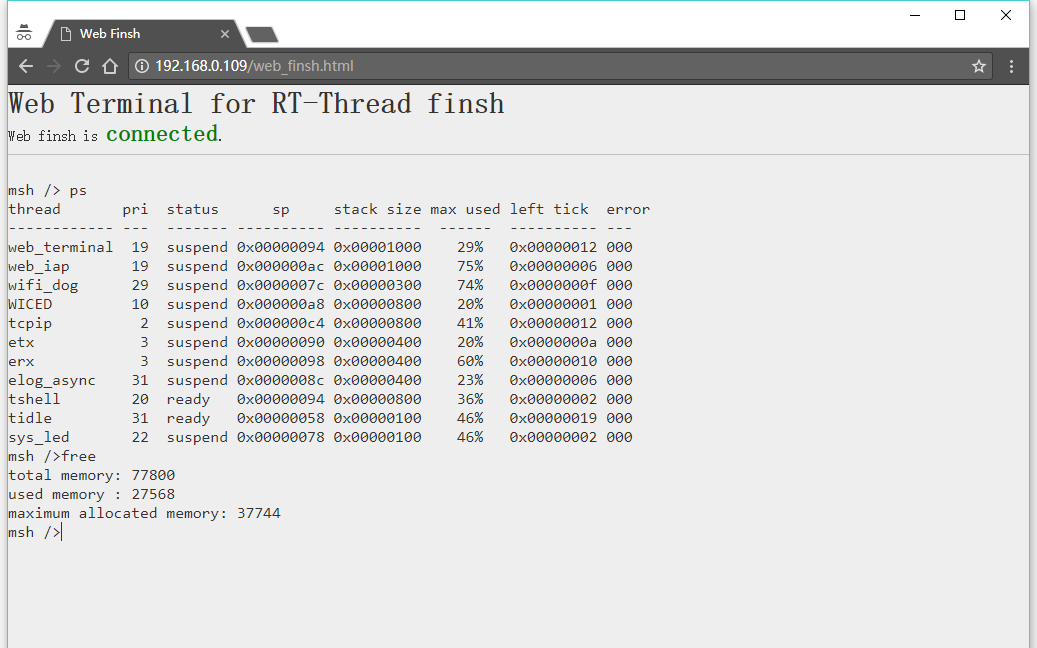

打开网页后的效果如下，现在即可畅快地在网页中输入各种命令操作开发板了，自动补全也支持的。（PS：手机上也一样可以打开 Web Finsh，现在 Finsh/MSH 已被你随时随地的掌控了）

最后，需要注意，当 Web Finsh 网页打开后， 串口的 Finsh/MSH 就不可使用了。如果想要继续使用，则关闭 Web Finsh 网页即可。

3.5 Web IAP

3.6 Ymodem IAP
