浏览器渲染原理分享

Base

前言

浏览器渲染相关的知识点大家或多或少都会有一定的接触与了解，但是这些知识如果没有将其相互关联起来，建立起一定的体系话，这些零散的知识点将很难体现出它们应有的价值。

通过这次分享，大家将会有如下的收获：

浏览器渲染流程概览

关键词

流程概览

当浏览器请求到一个 HTML 文档，并向页面渲染出相应的内容，其渲染流程示意如下：

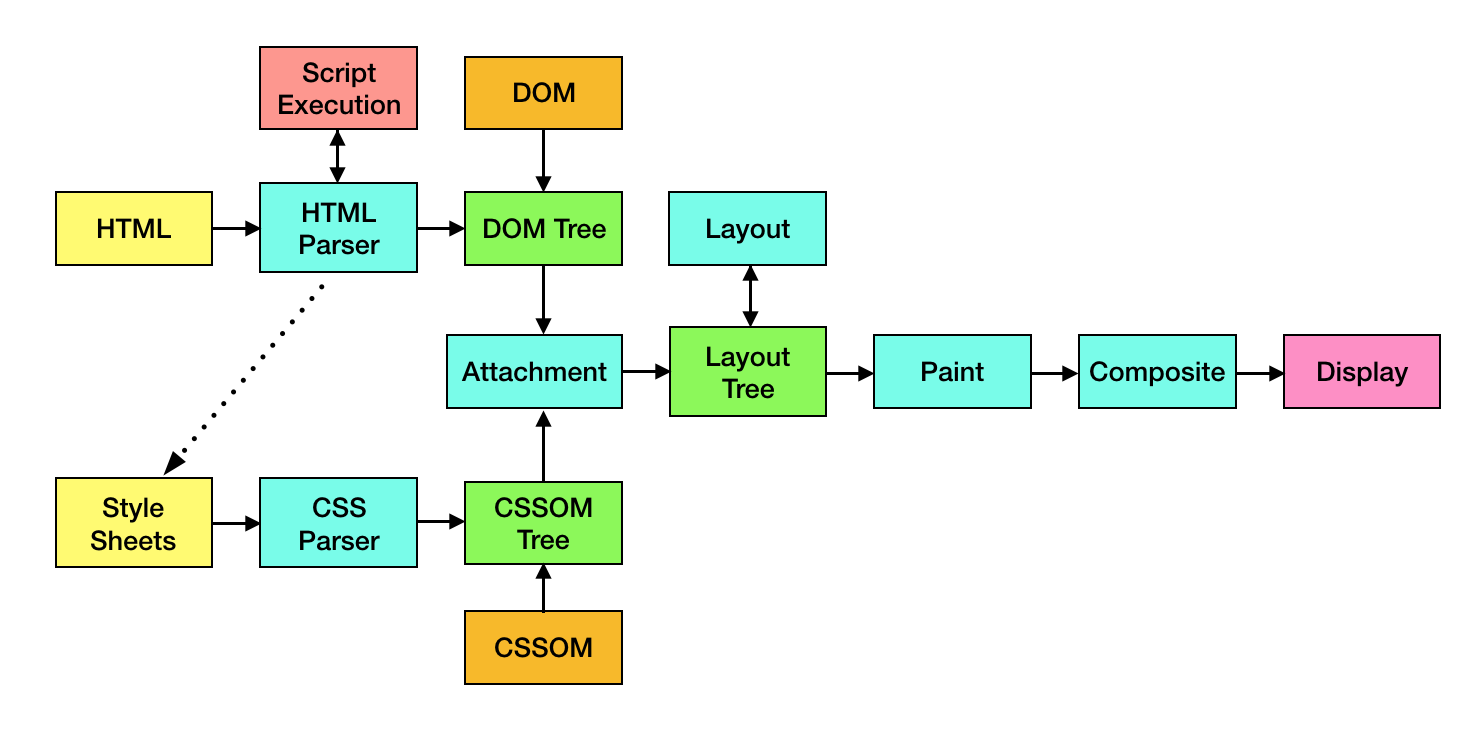

rendering-process

主要分为四个步骤：

  1. 解析 HTML 标记形成 DOM 树，解析 CSS 标记 形成 CSSOM 树。

  2. DOM 树和 CSSOM 树将共同创建另一个树：布局树

  3. 对布局树排版布局，来确定每个节点在视口内确切位置和大小。

  4. 渲染引擎遍历整个布局树来将每个节点绘制出来。

文档的解析与树的构建

这里说的树是指 DOM 树和 CSSOM 树。

关键词：

HTML 解析与 DOM 树的构建

浏览器渲染流程的开始通常是从一个 HTML 文档的请求开始的，下图来自 W3C 描述了 HTML 解析的大致流程：

HTML Parse

HTML 解析基本流程：网络 -> 字节 -> 字符 -> 标记化 -> 树构建

整个过程具体为：

  1. 在 Network 阶段我们会根据浏览器 URL 来 请求回相应的 HTML 文档；

  2. 字节流解码器 (Byte Stream Decoder) 按照请求回的 HTML 文件的字符编码格式将字节 解码为字符；

  3. 随后被 解码的字符 和来自 直接操纵输入流的各种 API（如 document.write()）传入的字符一起放入了 输入流预处理器 (Input Stream Preprocessor)，以供后续标记化阶段使用；

  4. 进入 标记化阶段 之后，标记生成器 会根据标记化算法来解析 HTML 文档，输出结果是 HTML 标记（像是 <html> <body>）。标记化算法根据 HTML 代码中 HTML 标签的闭合来创建 HTML 标记。值得一提的是，浏览器在解析 HTML 增添了许多容错机制，使浏览器能够解析不规范的 HTML 语法；

  5. 在解析器创建的时候，也会创建 Document 对象。在 树构建阶段 以 Document 为根节点的 DOM 树也会不断地进行修改，向其中添加各种元素。标记生成器发送的每个节点都会由树构建器进行处理。当解析器解析到 script 标签时，主解析器会暂停之后的解析，直到脚本执行完毕。如果在脚本中更改了 DOM 结构，解析器会重新解析文档，因此 HTML 文档的解析往往是一个反复的过程。

HTML 解析的阻塞

CSS 的解析与 CSSOM 树的构建

与处理 HTML 时一样，我们需要将收到的 CSS 规则转换成某种浏览器能够理解和处理的东西。因此，我们会重复类似于构建 DOM 的步骤，不过这次是为了 CSS：

CSSOM-process

CSS 规则的来源：

CSSOM 与 DOM 是分别独立的数据结构。

部分样式的可继承性使 CSSOM 具备了树状结构。

cssom-tree

从上图可以看出，CSSOM 树的结构是完全依赖于 DOM 树的结构的。

同时，CSS 规则与 DOM 节点的匹配是一个相当复杂和有性能问题的事情。所以，我们常常能再各个地方看到一些忠告：DOM 树要小，CSS 尽量使用 id 和 class，千万不要过渡层叠下去...

比如：

  1. /* bad */
  2. div div div {
  3.   ...
  4. }
  6. /* good */
  7. .target {
  8.   ...
  9. }

后者的匹配效率是远远大于前者的。

预解析

主解析器在遇见 script 标签时会暂停解析，并将控制权交给 js 引擎。

此时其他线程会继续去解析文档的剩余部分，找出并加载需要通过网络加载的其他资源。这样就可以使网络资源并行加载，从而提高整体速度，这称之为 预解析。

预解析是不会去修改 DOM 树的，DOM 树的构建仅仅由主解析器进行。

布局树（渲染树）

关键词

WebKit 中称布局树为 RenderTree 而 Blink 则称之为 LayoutTree

从文章开始的流程图那里可以看出，DOM 树与 CSSOM 树共同构建成了一个新的树：布局树。

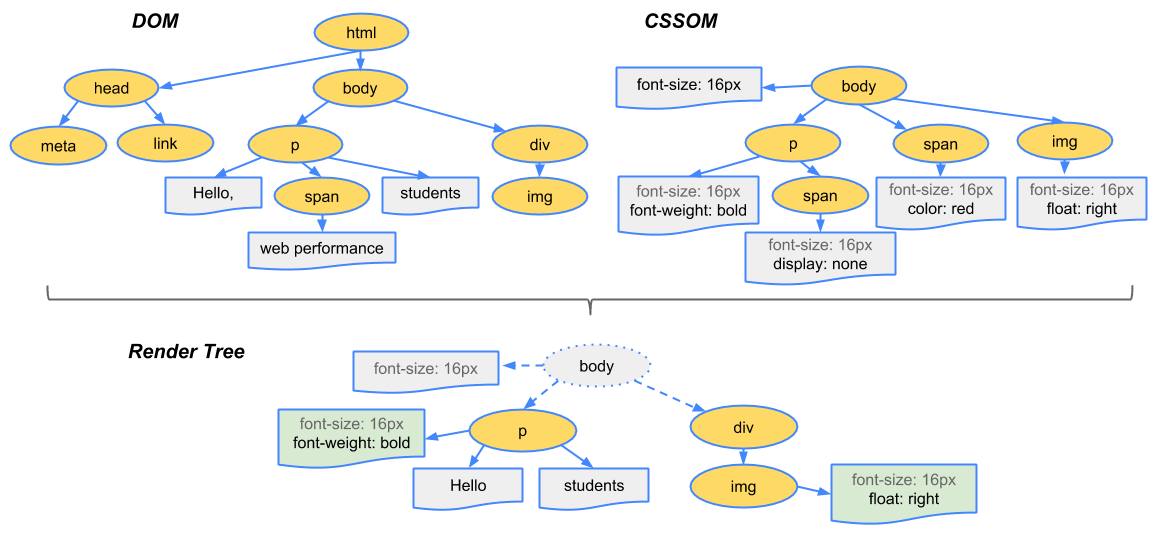

render-tree-construction.png-34.1kB

布局对象

WebKit 将布局对象称之为 RenderObject，而在 Blink 中则称之为 LayoutObject。

同 DOM 与 DOM 树的关系一样，布局树也同样是由布局对象按一定的结构构建而来。

每一个布局对象都代表了一个矩形的区域，通常对应于相关节点的 CSS 盒模型，它包含诸如宽度、高度和位置等几何信息。布局对象的类型会受到节点相关的 display 属性所影响。

提问： 请从布局对象的角度来猜测一下 display: none; 与 visibility: hidden; 的区别。

查看答案

布局树的构建流程

  1. 从 DOM 树的根节点开始遍历每个可见节点

    • 某些不可见节点（如 script 标签, meta 标签等）不需要渲染在页面中，因此会被忽略。
    • 设置了 display: none 样式属性的节点也不会被添加在布局树上。

  2. 对于每个可见节点，为其找到适配的 CSSOM 规则并应用它们。

    • 解析样式和创建布局对象的过程称为 “Attachment” 。每个 DOM 节点都有一个 “attach” 方法。附加是同步进行的，将节点插入 DOM 树需要调用新的节点 “attach” 方法。

  3. 连同其内容和计算的样式来构建一个布局对象

  4. 由于 DOM 树的影响，布局对象之间也构成了树状结构：布局树

    • 布局树虽然和 DOM 有联系，但结构并不完全相同。

布局树 和 Dom 树的关系

布局树的结构完全依赖于 DOM 树的结构，布局对象是和 DOM 元素相对应的，但并非一一对应。非可视化的 DOM 元素不会插入布局树中。

如：meta 元素等非可视化元素。同时 display 属性值为 none 的元素也不会出现在布局树中。

浮动定位和绝对定位的元素处于正常的文本流之外，放置在树中的其他地方，而在其原为的只是一个占位对象。

对于一些特殊的 HTML 元素，如 select, video 等，浏览器会通过添加 shadow DOM 的方式来为其添加多个默认的 DOM 元素节点。

可在 Chrome DevTools 中 Settings -> Preferences -> Elements -> Show user agent shadow DOM 开启对 shadow DOM 的元素审查。

还有一点需要验证的是：布局树是不是需要等到 DOM 树构建完毕后才开始构建呢?

结论是：HTML 解析至第一个外部脚本的时，布局树将会提前构建。

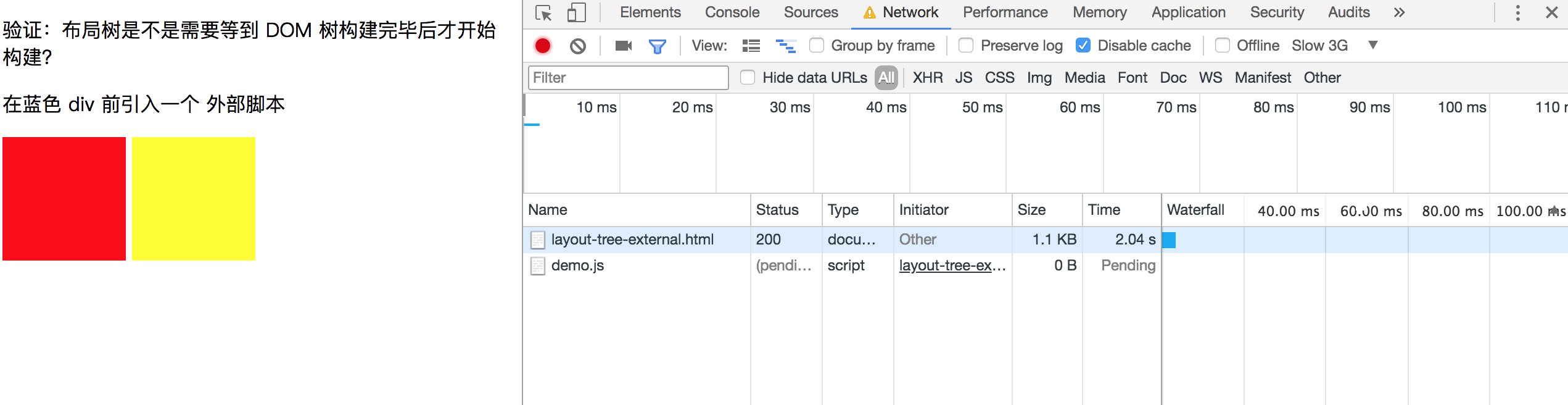

js-load-before.png-195.4kB

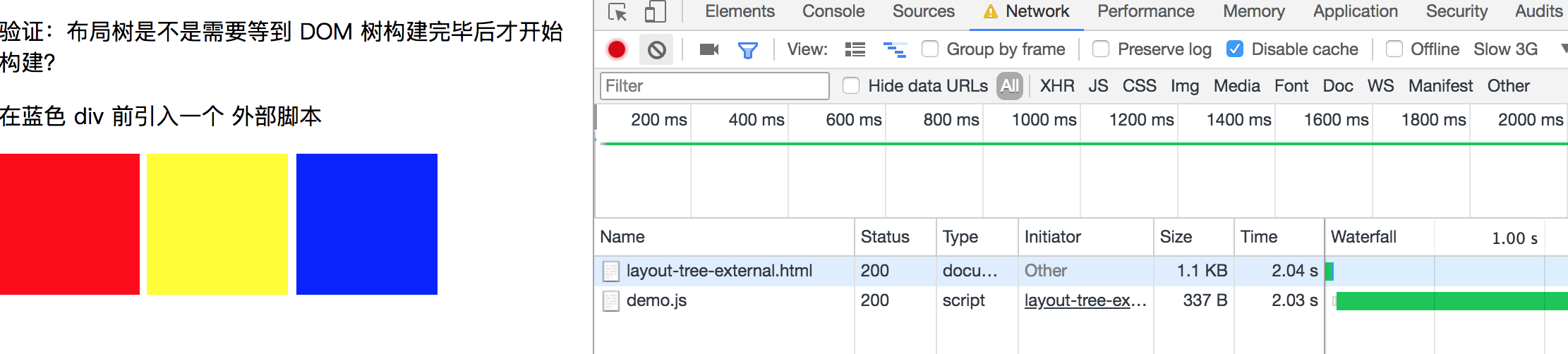

js-load-after.png-172.5kB

布局阶段

布局/重排（Layout）：当布局树构建完毕后，布局树上并没有每个对象在设备视口内的确切位置和大小，而为它确定这些信息的过程。

盒模型 就是在布局阶段计算并产生的。浏览器会遍历整个布局树，来为每一个 布局对象 计算出对应的 盒模型数据。

此处输入图片的描述

仅仅有 盒模型 还是不能够准确的将每一个 布局对象 准确的绘制到浏览器视口内，浏览器会继续去计算每一个元素在页面中的坐标值，即 x 与 y 值。

过深的 DOM 层级会增加浏览器遍历布局树的难度，带来额外的性能消耗，因此我们最好刻意的控制一下 DOM 的层级。

使用 JS 改变 DOM 元素的一些属性时，往往会引起其所有子组件的重新布局。

绘制和合成阶段

关键词

绘制层 (PaintLayer) 及绘制层合并 (Composite)

绘制 (Paint) 是填充像素的过程。它涉及绘出文本、颜色、图像、边框和阴影，基本上包括元素的每个可视部分。绘制一般是在多个绘制层上完成的。

“绘制一般是在多个上完成的”，这里所说的 绘制层 在 WebKit 中被称作 RenderLayer 在 Blink 中称之为 PaintLayer。而将多个进行合并的步骤称之为 绘制层合并 (Composite)。

绘制层合并 (Composite)： 由于页面的各部分可能被绘制到多层，由此它们需要按正确顺序绘制到屏幕上，以便正确渲染页面。对于与另一元素重叠的元素来说，这点特别重要，因为一个错误可能使一个元素错误地出现在另一个元素的上层。

一般来说，具有相同坐标系的 布局对象 (LayoutObject)，隶属同一个 绘制层 (PaintLayer)。绘制层的存在使得页面内的元素能够按照正确的顺序合成，以便能够正确的显示重叠的内容，比如半透明的元素等。

有一些特定的条件可以为一些特殊的布局对象创建一个新的。

根据创建 PaintLayer 的原因不同，可以将其分为常见的 3 类：

满足以上条件的 布局对象 会拥有独立的，而其他的 布局对象 则和其第一个拥有 **** 的父元素共用一个。

合成层 (GraphicsLayer)

如果为每一个都单独的绘制一遍 “背衬”(backing surface)，这将会浪费大量的内存，因此浏览器会将一些（并不是全部）组成一个共同的 合成层 (GraphicsLayer)。

每个合成层都有相关的所绘制的图形上下文 (GraphicsContext)。合成器 (Compositor) 会将图形上下文的以位图的形式输出，最终由 GPU 将多个位图进行合成，最终将页面呈现在浏览器视口中。

和布局对象与的关系一样，每一个要么拥有自己的合成层，要么与其他一起共用一个来自于它们共同祖先的合成层。这里也有一些特定的条件，可以为特定的创建一个新的合成层，下面列举了一些：

更多可以查看 CompositingReasons.cpp

至此，图像就在浏览器上渲染出来了。

性能

首屏渲染阻塞

rendering-process

首屏渲染的瓶颈主要出现在 Layout Tree 的构建上。是由于

首屏交互响应阻塞

JavaScript 是单线程的，如果在初始化页面的时候，你的代码中存在大量同步运行的代码，导致 JS 线程一直处于繁忙状态，这时候用户在页面上进行交互时将不会得到任何反应，就像是卡死了一样。

图片资源的加载

1. 图片资源是在布局树构建时才开始解析下载

先看下面这个例子：在 CSS 文件后通过 background-image 样式属性来引入图片资源。

  1. <link rel="stylesheet" href="/static/style.css">
  2. <div id="div-outer" style="display: none; background-image: url('/static/outer.png');"></div>

我们要观察它们的加载顺序并不难，通过 Chrome DevTools 里的 Network 便能一目了然：

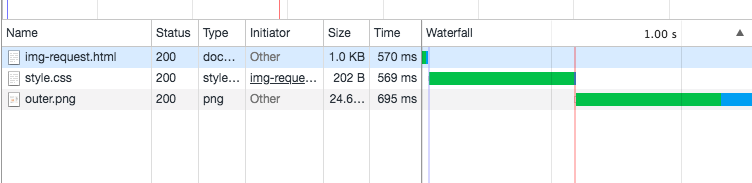

屏幕快照 2018-02-05 下午8.33.33.png-23kB

很明显，在 CSS 文件加载完成后图片资源才开始引入的。但这是为什么呢？

请看下图：

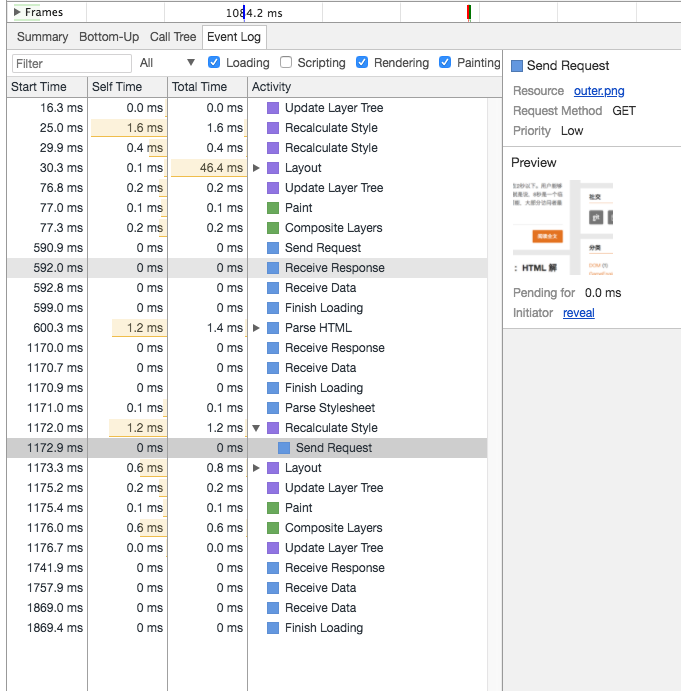

css-request-img.png-123.3kB

CSS 中的图片资源是在 Recalculate Style 阶段开始下载的。即 CSS 中的图片资源是在布局树构建时才开始解析下载的。

在布局树构建阶段，浏览器会去遍历整个 DOM 树并计算相应节点的样式规则，在样式属性中所引入的图片资源也是在这个阶段才开始下载的，因此在 CSS 文件没有下载完成之前布局树是无法构建的，所以上面的图片才会在 CSS 文件下载完成后才开始加载。

2. 外层包裹 display: none 的元素，则 CSS 中引入的图片不会被加载

现在我们来看另外一个例子：

  1. <div style="display: none;">
  2.   <div id="div-inner" style="background-image: url('/static/inner.png');">
  3.   </div>
  4. </div>
  6. <div id="div-outer" style="display: none; background-image: url('/static/outer.png');"></div>

让我们再看一下 Chrome DevTools

屏幕快照 2018-02-05 下午8.33.33.png-23kB

和上一个例子一模一样，只有 outer.png 被加载了。

仔细观察一下 #div-inner 是被包裹在一个 display: none 的 div 元素下。

当浏览器去遍历 DOM 树来构建布局树的时候，如果一个 DOM 元素的样式属性为 display: none 时，该元素是不会再布局树中生成布局对象的，因此浏览器只遍历了该元素的最外一层，对于其子元素浏览器不会再去遍历。

只有在读取到了该 DOM 元素对应的 CSS 属性有图片资源引用时，浏览器才会去下载。像上面这个例子，#div-inner 其父元素是 display: none 导致 #div-inner 元素不会在布局树构建阶段被遍历到，因此浏览器便不会去加载这个图片。

3. 通过 img 来引用图片

我们再看看这个例子：

  1. <div style="display: none;">
  2.   <img src="/static/img_inner.png" alt="">
  3. </div>

大家来猜一下这个结果；

By the way， 现在浏览器 img 标签 src 设置为空，并不会发起一次空的请求，但是为了兼容旧版浏览器，还是建议不要这么做。

优化首屏性能

提问：集思广益 总结一些优化策略，并解释其原理。

页面动画性能

除了在页面初始化时浏览器会绘制页面，同时我们还可以使用 JavaScript 来操作页面上的 DOM 元素及其 CSS 样式来完成各种炫酷的变幻效果。当浏览器执行完 JavaScript，并且再次去绘制页面时，开销是巨大的，并且很可能造成页面卡顿，影响体验。

下图称之为 像素管道 (The pixel pipeline)，管道的每个部分都有机会产生卡顿，因此务必准确了解您的代码触发管道的哪些部分。

css triggers

此处输入图片的描述

1. JS / CSS > 样式 > 重排 > 重绘 > 合成

此处输入图片的描述

如果修改了元素的“layout”属性，也就是改变了元素的几何属性（例如宽度、高度、左侧或顶部位置等），那么浏览器将必须检查所有其他元素，然后“自动重排”页面。任何受影响的部分都需要重新绘制，而且最终绘制的元素需进行合成。

2. JS / CSS > 样式 > 重绘 > 合成

此处输入图片的描述

如果修改“paint only”属性（例如背景图片、文字颜色或阴影等），即不会影响页面布局的属性，则浏览器会跳过布局，但仍将执行绘制。

3. JS / CSS > 样式 > 合成

此处输入图片的描述

如果更改一个既不要布局也不要绘制的属性，则浏览器将跳到只执行合成。

仅仅触发合成步骤的开销最小，最适合于应用生命周期中的高压力点，例如动画或滚动。

注：如果想知道更改任何指定 CSS 属性将触发上述三个版本中的哪一个，请查看 CSS 触发器。

Compositor-Only 与流畅动画

1. Compositor-Only（流畅动画的最重要条件）

正如前文所提到的，如果更改一个既不要布局也不要绘制的属性，则浏览器将跳到只执行合成。目前只有两个 CSS 属性满足 “仅合成器” (Compositor-Only)：

因此坚持使用上面两个属性来完成各种动画，是一个简单且立竿见影的优化方式。

2. 将动画元素提升到自己的层

此外，将即将进行动画的元素提升到自己的层，可以减少浏览器绘制区域。

创建新层的最佳方式是使用 will-change CSS 属性。并且通过 transform 的值将创建一个新的合成器层：

  1. .moving-element {
  2.     will-change: transform;
  3. }

此外，对于不支持 will-change 但受益于层创建的浏览器，如 IOS Safari < 9.3 的浏览器，可以使用 3D 变形来强制创建一个新合成层。

  1. .moving-element {
  2.   transform: translateZ(0);
  3. }

不过需要注意的是：虽然提升合成层有利于性能，但是切勿滥用，创建的每一层都需要内存和管理，因此只提升必要的合成层。

如无必要，请勿提升元素。

3. 减少 JavaScript 的介入（非常重要）

JavaScript 的执行处于 像素管道 的第一环，减少非必要的 JavaScript 的执行也是优化的重要手段。

问题：现在小明要在页面上写一个动画，效果是一个正方形盒子由大到小缩放。

下面是小明写的：

  1. .target {
  2.     width: 100px;
  3.     height: 100px;
  4. }
  1. var el = document.querySelector('.target');
  2. var w = 100;
  3. var step = w / 60;
  5. function scale() {
  6.     w = w <= step ? 0 : w - step;
  7.     // 更改元素的宽高
  8.     el.style.width = w + 'px';
  9.     el.style.height = w + 'px';
  11.     if (w > 0) {
  12.         window.setTimeout(scale, 1000 / 60);
  13.     }
  14. }
  16. window.setTimeout(scale, 1000 / 60);

上面的这种写法可以实现小明想要的效果，但是却又很多性能隐患，很有可能在执行动画时造成卡顿。

提问：指出小明的错误，并给出 正确的方案：
