• 算法导论——图论总结

---

1 基本的图算法

1.1 图的表示

图G = (V, E)。

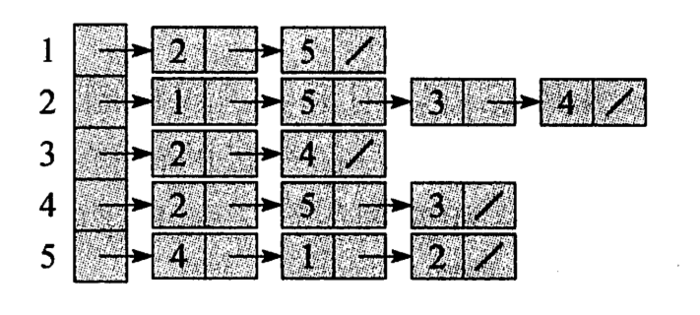

邻接链表

适用于稀疏图。

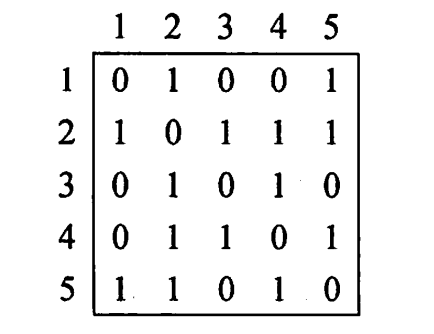

邻接矩阵

适用于稠密图。

1.2 BFS：广度优先搜索

Queue实现，O(V + E)。

1.3 DFS：深度优先搜索

递归或Stack实现，O(V + E)。

概念

• u.d： 发现u的时间，即发现时间/入栈时间。
• u.f： 遍历完子代后回到u的时间，即完成时间/出栈时间。

白色路径定理

在有向或无向图G的DFS森林中，v是u的后代，当且仅当发现u时（即u.d时），存在由u到v的全部由白色点构成的路径。

边的分类

1. 树边： (π[u], u)。
2. 反向边/返回边： 后代指向祖先的边。
3. 前向边： 祖先指向后代的非树边。
4. 交叉边： 没有祖先后代关系。

无向图中只有树边和返回边。

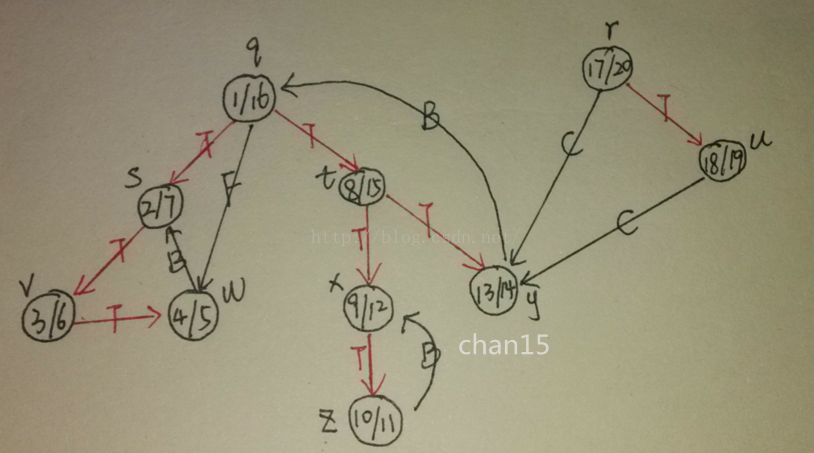

题目22.3-2：

给出深度优先搜索算法在图22-6上的运行过程。假定深度优先搜索算法的第5~7行的 for 循环是以字母表顺序依次处理每个结点，假定每条邻接链表皆以字母表顺序对立面的结点进行了排序。请给出每个结点的发现时间和完成时间，并给出每条边的分类。

更多题目：算法导论22.3深度优先搜索 练习总结

1.4 拓扑排序

可以将图的拓扑排序看作是将图的所有结点在一条水平线上排开，图的所有有向边都从左指向右。

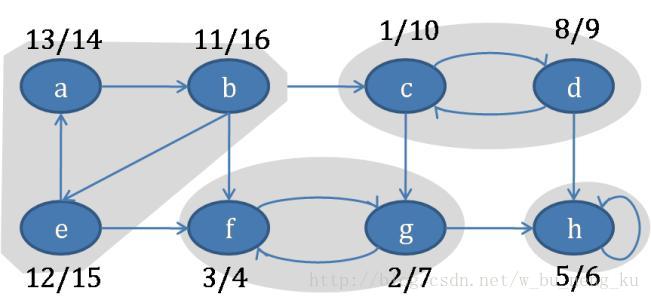

1.5 强连通分量

资料：图算法：强连通分量
资料：Kosaraju算法解析: 求解图的强连通分量

计算强连通分量的算法：两次DFS

1. 在原图G上进行DFS ，找出拓扑排序；
2. 在反向图G'上，按照出栈顺序由大到小的顺序执行DFS，找出强连通分量。

题目（亲自练习）：

---

2 最小生成树

2.1 最小生成树的形成

无向图G =（V, S）的一个切割（S, V-S）是集合V的一个划分，如下图所示，如果一条边（u， v）∈E的一个端点位于集合S，另一个端点位于结合V—S，则称该条边横跨切割（S， V—S）。
如果结合A中不存在横跨该切割的边，则称该切割尊重集合A。在横跨一个切割的所有边中，权重最小的边称为轻量级边（轻量级边可能不是唯一）。一般的，如果一条边是满足某个性质的所有边中权重最小的，则称该条边是满足给定性质的一条轻量级边。

用例子说话：

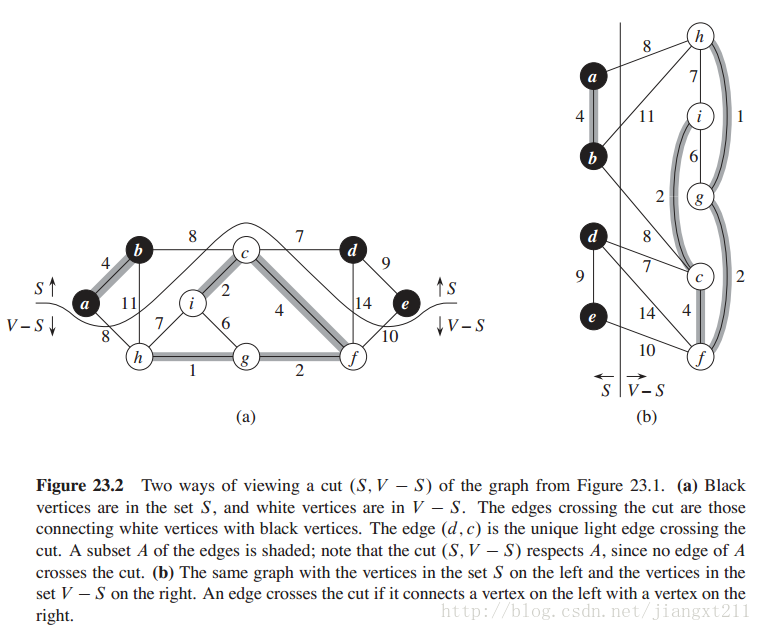

下图中，切割尊重{a, b}和{c, f, g, h, i}，因为没有把它们割开；这条切割中(c, d)是轻边，因为在切割的边中最短。

安全边

if
    A in MST T;
    Cut respect A;
    (u, v) is 轻边;
then
    (u, v) is 安全边;

2.2 Kruskal算法和Prim算法

资料：看图区分两种算法

Prim算法和Kruskal算法都是从连通图中找出最小生成树的经典算法。从策略上来说，Prim算法是直接查找，多次寻找邻边的权重最小值，而Kruskal是需要先对权重排序后查找的。

所以说，Kruskal在算法效率上是比Prim快的，因为Kruskal只需一次对权重的排序就能找到最小生成树，而Prim算法需要多次对邻边排序才能找到。

Prim算法的实现过程

首先以一个结点作为最小生成树的初始结点，然后以迭代的方式找出最小生成树中各结点权重最小的边，并加到最小生成树中。（加入之后如果产生回路了就要跳过这条边，选择下一个结点。）当所有的结点都加入到最小生成树中后，就找出了这个连通图的最小生成树。

Kruskal算法的实现过程

Kruskal算法在找最小生成树结点之前，需要对权重从小到大进行排序。将排序好的权重边依次加入到最小生成树中，（如果加入时产生回路就跳过这条边，加入下一条边）。当所有的结点都加入到最小生成树中后，就找到了这个连通图的最小生成树。

---

3 单源最短路径

3.1 Bellman-Ford算法

要求：边的权重可以为负值。
方法步骤：固定运行|G.V|-1次Relax。

void Bellman-Ford(G, w, s){
    初始化单元最短路径(G, s);
    for i=1 to |G.V|-1
        for each edge(u, v)∈G.E
            Relax(u, v, w);
    for each edge(u, v)∈G.E
        if v.d>u.d+w(u, v)  //存在负圈
            return false;
    return true;
}

3.2 有向无环图（DAG图）中单源最短路径问题

方法步骤：拓扑排序后，按照点的顺序依次Relax。

3.3 Dijkstra算法

要求：所有边的权重都为非负值。
方法步骤：依次Relax每个点。

//算法运行时间要低于Bellman-Ford算法
void Dijkstra(G, w, s){
    初始化单元最短路径(G, s);
    S = ∅;
    Q = G.v;
    while(Q≠∅){
        u = Extract_min(Q);
        S = S U {u};
        for each vertex v∈G.Adj[u]
            Relax(u, v, w);
    }
}

3.4 差分约束和最短路径

差分约束：就是线性规划问题的单源最短路径图解法。

资料：差分约束的详细讲解（看书更快）

题目（亲手练习）：

求下列线性规划的可行解（书上P388）。

列出差分约束条件：

$$\begin{cases} & x1-x2\leqslant0 \\ & x1-x5\leqslant-1 \\ & x2-x5\leqslant1 \\ & x3-x1\leqslant5 \\ & x4-x1\leqslant4 \\ & x4-x3\leqslant-1 \\ & x5-x3\leqslant-3 \\ & x5-x4\leqslant-3 \\ \end{cases}$$

画出约束图，求出单源最短路径，解得

$$x=(-5,-3,0,-1,-4)$$

根据引理24.8，可以得到另一个解：

$$y=(0,2,5,4,1)$$

3.5 最短路径的性质证明（三上无路收钱）

1. 三角不等式性质：
   δ(s, v) ≤ δ(s, u) + w(u, v)

2. 上界性质：
   d(v) ≥ δ(s, v)，且一旦达到下界δ，就不变了。

3. 无路径性质：
   如果v是s不可达的，则d(v) = δ(s, v) = ∞。

4. 收敛性质：
   松弛后相对松弛前，d值更加收敛于最短路径δ。

5. 路径松弛性质：
   任意一条最短路径一路上每个点挨个松弛过后，终点的d值就变成δ了，且之后一直不变。

6. 前驱子图性质：
   一旦对于所有点v，有d(v) = δ(s, v)，则前驱图就是最短路径树。

---

4 所有结点对的最短路径问题

资料：三种算法讲解

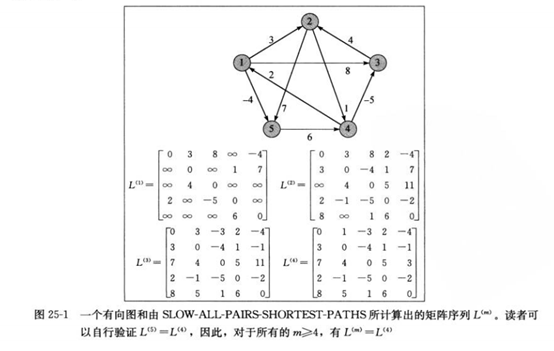

4.1 矩阵乘法

matrix multiplication

此处矩阵乘法是新定义乘法，乘法A*B定义为A的i行与B的j列各位相加的最小值，就是结果的i行j列。

L(1)=L(0)*W=W
L(2)=L(1)*W=W^2
…
L(n-1)=L(n-2)*W=W^(n-1)

题目（亲手练习）：

时间复杂度为O(n⁴)。

improved matrix mult.

改进算法的运行时间：

L(1) = W
L(2) = W * W
L(4) = W² * W²
L(8) = W⁴ * W⁴
…

时间复杂度为O(n³ log n)。

4.2 Floyd-Warshall算法

要求： 可以有负边，但不可以有负环。
算法思路： 动态规划。

弗洛伊德刮痧公式：

题目（亲手练习）：

传递闭包

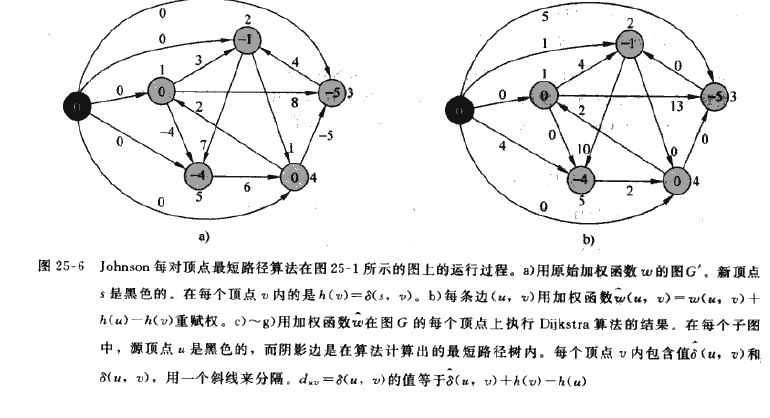

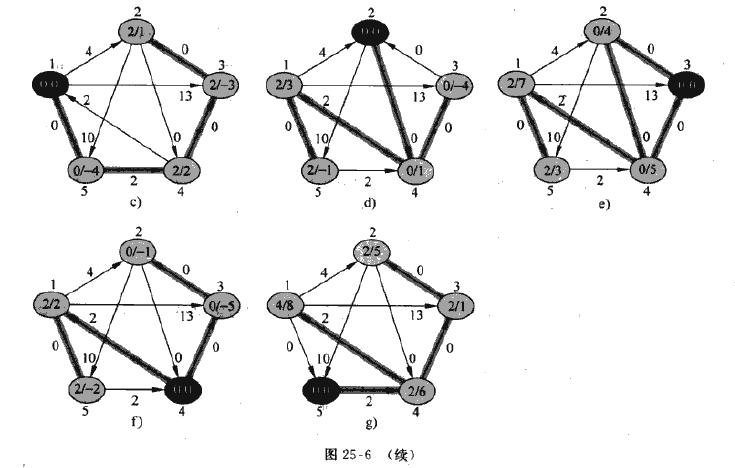

4.3 用于稀疏图的Johnson算法

算法中运用Dijkstra、Bellman-Ford算法，使用的技术是重新赋予权重。

解法：

• 如果图G = (V, E)中的边全为非负值，则通过对所有结点运行一次Dijkstra算法找出所有结点对的最短路径。

• 如果有负值，但没有负环，则运行重新赋予权重方法，然后再用相同的方法即可。

重新赋予权重技术求解：

• 新增一个结点s，使w(s, v)=0
• 利用w'(u, v) = w(u, v) + h(u) - h(v)重新生成非负权重
• 去掉s点，在新的不含负边的图中运行Bellman-Ford或Dijkstra算法求出每个点的单源最短路径

题目：

---

5 最大流

讲解资料：
图的匹配问题与最大流问题(一)
图的匹配问题与最大流问题(二)——最大流问题Ford-Fulkerson方法
图的匹配问题与最大流问题(五)——计算二分图的最大匹配

5.1 流网络

5.2 Ford-Fulkerson方法

方法步骤：

• 计算剩余网络
• 寻找增广路径
• 将增广路径的流量加到原图中
• 往复循环，直至没有增广路径
• 最终得到的就是最大流网络

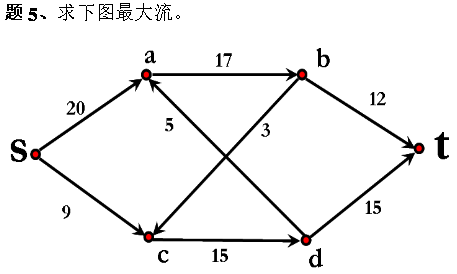

题目：

我求得的结果是15+9=24。

5.3 最大二分匹配

使用Ford-Fulkerson方法寻找最大二分匹配。

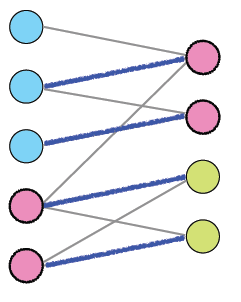

给定如下的二分图（忽略颜色）：

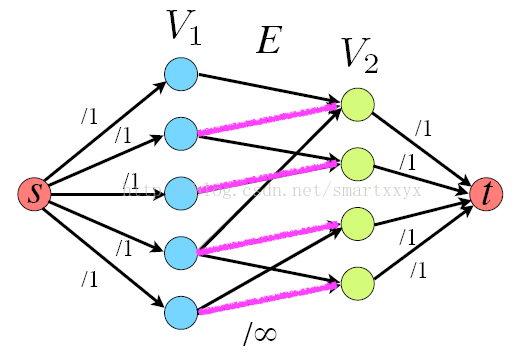

把已有的边设为单向边（方向 L -> R），且各边容量设为 ∞ ；增加源结点 s 与汇点 t，将 s 与集合 L 中各个结点之间构造单向边，且各边容量设为 1；同样的，将集合 R 中各个结点与 t 之间构造单向边，且各边容量设为1。这时得到一个流网络 G'，如下：

这时，最大匹配数值就等于流网络 G' 中最大流的值。

（转自简书：Ford-Fulkerson 方法——最大流问题）

---

习题

• 图论练习题

• 算法导论图论课后习题答案

附录

Table of running times

algorithm	running time
Dijkstra's	O(n² log n + nm)
Bellman-Ford	O(n² m)
matrix multiplication	O(n⁴)
improved matrix mult.	O(n³ log n)
Floyd-Warshall	O(n³)
Johnson's	O(n² log n + nm)
Transitive closure	O(n³)
