Arduino与LCD1602液晶显示屏的秘密

西南交通大学创客协会 夜校 Arduino LCD1602 显示屏

当，一辆车，划过天际，当，一个人，逞了咪~~~好的，接下来该唱当Arduino爱上了LCD1602了【手动偷笑】！！哈哈哈，话说Arduino在我的管理下还真是花心呢！！
忽略上面一段，我们要开始严肃的教程了！！！！

首先！啥是LCD1602啊！？能吃吗？关于这个问题嘛，我来简单介绍下好了。

LCD1602，工业字符型液晶，能够同时显示16x02即32个字符。（16列2行）
注：为了表示的方便 ，后文皆以1表示高电平，0表示低电平。
1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。它由若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此所以它不能很好地显示图形（用自定义CGRAM，显示效果也不好）。
1602LCD是指显示的内容为16X2,即可以显示两行，每行16个字符液晶模块（显示字符和数字）。
市面上字符液晶大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

什么鬼啊！？完全听不明白啊！好吧，简单来说，这家伙就是一块儿显示屏，是用点阵来显示字符和图形的，这么说懂了吗？还不懂？！行，更简单来说，这家伙是一块显示屏。好的，这下你懂了。恩，不客气。

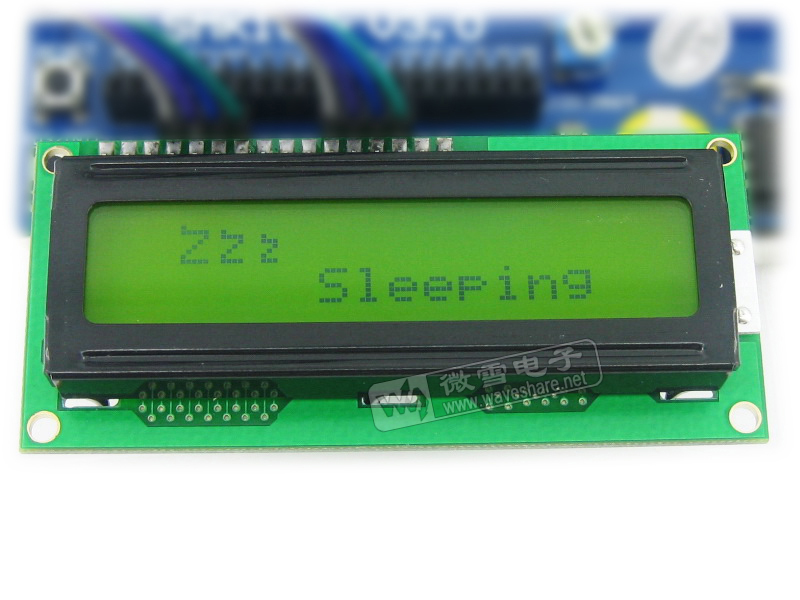

它长得这样帅：：：：：：：：：

既然我们对人家知根知底了，那么，它要怎么才能和Arduino混在一起呢？我们知道，一直都有很多的传感器啊、模块啊啥的，在追求Arduino女神，那么我们应该如何帮助本期主角LCD1602去和女神说上话（通信）呢？好的，接下来是汉子们的福利时间了！！！竖起耳朵好好听啦！！！
若要女神关注到你，首先，你得有自己很厉害的一方面啊！！是不是！！！可是咱LCD1602不像超声波模块那样可以靠一双萌萌哒的大眼睛卖个萌啥的，也不像他那样可是使唤小弟去买泡面是吧。那咱的优势何在？不慌，咱会说情话撒【手动捂脸，太害羞】
什么！？你说说情话就能追到女神？不可能~咱的绝活是能把情话放脸上你信不？咱全身都是情话你信不？

什么？hello world不是情话？真的不是吗？你再想想？
回归正题，有些同学可能要想了，天呐，说句hello world要这么多的连接线啊！？杀了我吧！！我不追了！！！口亨，没毅力！不过咱还是要介绍一种简单的连接方式的，叫做I2C总线连接。大哥，请看介绍！

I2C总线（I2C bus，Inter-IC bus）是一个双向的两线连续总线，提供集成电路（ICs）之间的通信线路。I2C总线是一种串行扩展技术，最早由Philips公司推出，广泛应用于电视，录像机和音频设备。I2C总线的意思是“完成集成电路或功能单元之间信息交换的规范或协议”。Philips公司推出的I2C总线采用一条数据线（SDA），加一条时钟线（SCL）来完成数据的传输及外围器件的扩展；对各个节点的寻址是软寻址方式，节省了片选线，标准的寻址字节SLAM为7位，可以寻址127个单元。

哦，天呐，好可怕。
还是来张图好了：

SDA线呢，传输的是数据，SCL呢，传输的是时钟脉冲啦！
可能正统的LCD1602血脉是不好使用I2C总线连接的，要像这样

这样焊接好了后呢，下面是连接了，为了看得清楚，画的就丑了那么一点点

好的，谢谢大家对我的美术水准的赞赏，接下来就是咱们的诗啦！！！
诗啊！！
诗啊！！

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,16,2);
void setup()
{
  lcd.init();
  lcd.backlight();
}
void loop()
{
  lcd.init();
  lcd.setCursor(0,0);
  lcd.print(String("Charklamer"));
}

其中，头文件LiquidCrystal_I2C.h在附加库中，库的下载链接在此处关于库的添加，就不在此详细讲解了哈~

将上面的诗歌编译，烧录到Arduino中，并且连接好线路，你讲看到在显示屏的第一行开始位置起，显示Charklamer字样。至于为何是Charklamer嘛。。。
这就是使用I2C的连接方式了。
那么，要是有小伙伴就是很傲娇，就是不要用I2C呢？
不慌！！！！！！！！！！
连接方式看下图：

这个的头文件新版本自带，不需要额外安装，具体诗歌如下：

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
  lcd.begin(16, 2);
  lcd.print("hello, world!");
}
void loop() {
  lcd.setCursor(0, 1);
  lcd.print(millis()/1000);
}

好的，在我们的帮助下，LCD1602成功追到了Arduino女神，从此他们过上了幸福美满的生活。。。【如果你信的话】

[系列故事未完待续。。。]
