中山大学数据科学与计算机学院本科生实验报告

（2018年秋季学期）

课程名称	手机平台应用开发	任课老师	郑贵锋
年级	2016级	专业（方向）	软件工程
学号	16340275	姓名	杨赞
电话	15626405912	Email	269088185@qq.com
开始日期	9月26日	完成日期	10月6日

第四周内容

一、实验题目

基本的UI界面设计

二、实现内容

实现一个Android应用，界面呈现如图中的效果。

要求

• 该界面为应用启动后看到的第一个界面。
• 标题字体大小20sp，与顶部距离20dp，居中；
• 图片与上下控件的间距均为20dp，居中； 输入框整体距左右屏幕各间距20dp，内容（包括提示内容）如图所示，内容字体大小18sp；
• 按钮与输入框间距10dp，文字大小18sp。按钮背景框左右边框与文字间距10dp，上下边框与文字间距5dp，圆角半径180dp，背景色为#3F51B5；
• 四个单选按钮整体居中，与输入框间距10dp，字体大小18sp，各个单选按钮之间间距10dp，默认选中的按钮为第一个。

三、课堂实验结果

(1)实验截图

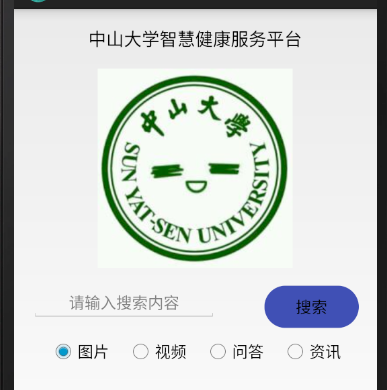

整体界面

(2)实验步骤以及关键代码

1. 首先我们要确定我们整体使用的布局，这里需要用到约束布局(ConstraintLayout)，在xml页面的最外层可以设置。

2. 设置标题，使用TextView控件，textSize为20sp，设置居中ayout_gravity="center_horizontal",layout_marginTop为 20sp。

    <TextView
       android:id="@+id/textView"
       android:layout_width="wrap_content"
       android:layout_height="0dp"
       android:layout_marginTop="20dp"
       android:text="中山大学智慧健康服务平台"
       android:textAppearance="@android:style/TextAppearance"
       android:textSize="20sp"
       android:gravity="center_horizontal"
       android:layout_gravity="center_horizontal"
       app:layout_constraintEnd_toEndOf="parent"
       app:layout_constraintHorizontal_bias="0.5"
       app:layout_constraintStart_toStartOf="parent"
       app:layout_constraintTop_toTopOf="parent" />


3. 设置图片。首先需要添加图片的资源，在res的drawable 文件夹中添加所需的图片。使用imageview控件，选取之前添加的图片。布局方法和之前类似。

4. 输入框是由一个EditText和一个Button组成，因为我们使用的是约束布局，可以将两个部件通过双向链接组合在一起。然后设置整体的布局。button的样式可以通过外部导入。在drawable文件夹中新建一个drawable resource file文件，在其中自定义button样式，圆角则设置corners。

5. 四个单选按钮需要一个RadioGroup，将四个RadioButton分别写入RadioGroup中，设置margin为10sp，默认选中设置checkedButton为想要选中的按钮的id

     <RadioGroup
       android:id="@+id/radioGroup"
       android:layout_width="wrap_content"
       android:layout_height="wrap_content"
       android:layout_marginTop="10dp"
       android:checkedButton="@+id/radioButton"
       android:orientation="horizontal"
       app:layout_constraintEnd_toEndOf="parent"
       app:layout_constraintHorizontal_bias="0.5"
       app:layout_constraintStart_toStartOf="parent"
       app:layout_constraintTop_toBottomOf="@+id/editText2">


(3)实验遇到的困难以及解决思路

1. 不知道如何引入外部图片
   解决思路：通过往drawable文件夹中添加图片解决
2. 无法将输入框合为一个整体
   解决思路：使用约束布局的链样式来邻接两个控件，通过双向连接链接在一起。
3. 无法设置按钮圆角
   解决思路：在drawable文件夹中新建一个drawable resource file文件，在其中自定义button样式，设置corners度数。

   1. 不知道如何设置文字居中

解决思路：设置gravity属性为center

四、课后实验结果

五、实验思考及感想

1. 这次作业算是我们这门课程第一次真正意义上的实验，我们借此机会接触了安卓的开发环境。由于安卓的背景问题（谷歌爸爸背锅），国内想要安装好安卓环境要是要费点心的。。好在老师告诉了我们一些巧妙地跳过谷歌的解决方法，最终我们还是完成了安卓环境的配置。所以有的时候当我们在网络上遇到问题的时候，可以考虑另辟蹊径，运用国内现有的资源也能达到一样的效果。
2. 这周主要内容是安卓的界面布局。界面布局在安卓开发中是很重要的，毕竟第一眼就会见到界面，界面设计的好坏将决定用户的第一印象。界面布局方法其实和之前学习的uwp应用类似，都是使用xml语言来布局的。相对而言安卓的布局方式会更丰富一些。当然我们需要尽量运用相对布局而不是固定的距离，这样在不同的屏幕上会有更好的适应性。
3. 在遇到一个不理解的api时最好去查找一下官方的文档，里面会有详细的解释。不能只是这次用了就不管了，如果不能深入理解的话，下次使用时还是不会用。

第五周内容

一、实验题目

基础的事件处理

二、实现内容

要求

• 该界面为应用启动后看到的第一个界面。
• 点击搜索按钮：
• 如果搜索内容为空，弹出Toast信息“搜索内容不能为空”。
• 如果搜索内容为“Health”，根据选中的RadioButton项弹出如下对话框。

  点击“确定”，弹出Toast信息——对话框“确定”按钮被点击。
  点击“取消”，弹出Toast 信息——对话框“取消”按钮被点击。
  否则弹出如下对话框，对话框点击效果同上。

1. RadioButton选择项切换：选择项切换之后，弹出Toast信息“XX被选中”，例如从图片切换到视频，弹出Toast信息“视频被选中”

三、课堂实验结果

(1)实验截图

1. 整体界面

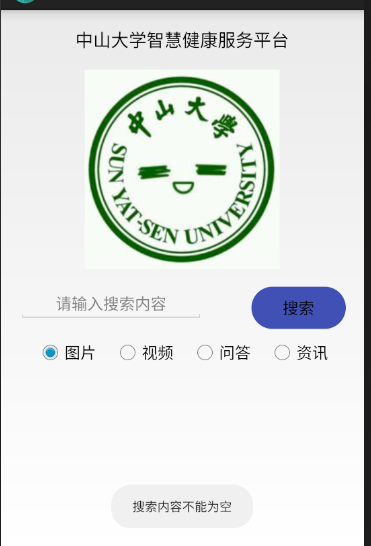

2. 输入为空时

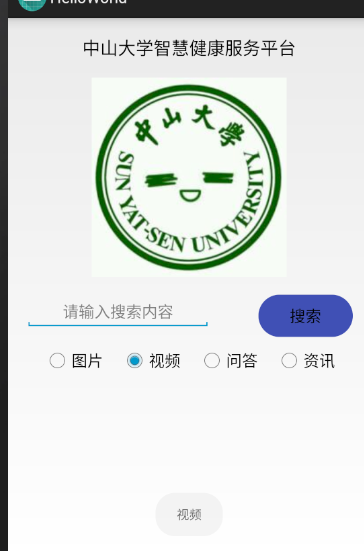

3. 切换按钮

4. 切换成功


(2)实验步骤以及关键代码

1. 首先我们考虑button的事件处理，我所运用的方法是给button设置监听器。首先我们要找到需要添加监听的button。

   Button button = (Button) findViewById(R.id.button);
   之后再给其添加监听器

   button.setOnClickListener(new View.OnClickListener()

2. 添加完监听器后我们要在其内部处理事件。题目的要求是当搜索内容为空时弹出toast消息。为了判断搜索框的内容，首先我们要获取搜索框中的文字。

   final EditText searchContent = (EditText) findViewById(R.id.editText2);
   之后使用Toast.makeText函数来弹出消息。

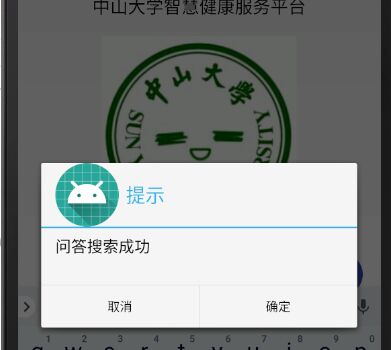

3.如果搜索成功，则弹出对话框。首先新建对话框

final AlertDialog dialog = new AlertDialog.Builder(this).create()

标题，通过 setTitle()方法设置；
图标，通过 setIcon()方法设置；
显示在中间的主要信息，通过setMessage()方法显示，等等。
如果想要设置对话框中的按钮，使用 dialog.setButton来设置按钮事件。

   dialog.setButton(DialogInterface.BUTTON_NEGATIVE, "取消", new DialogInterface.OnClickListener() {
                        @Override
                        public void onClick(DialogInterface dialog, int which) {
                            dialog.dismiss();//关闭对话框
                        }
                    });

搜索失败的设置和以上类似。
4. 还有一个要求是RadioButton选择项切换，原理是类似的。先找到radiogroup的id，然后使用setOnCheckedChangeListener函数来设置事件。弹出toast的方法和如上类似就不再详谈了。

(3)实验遇到的困难以及解决思路

1.不知道哪里设置事件
解决思路：设置监听器setOnClickListener
2.获取不了对应button
解决思路：使用findViewById获取id，使用强制转换获取button
3.无法判断搜索文字是否正确
解决思路：使用equal函数判断字符串是否相等

四、课后实验结果

五、实验思考及感想

1. 安卓的事件处理实际上也和uwp比较类似。我这里采用了基于监听器的事件处理，基于监听器的事件处理机制是一种委派式Delegation的事件处理方式，事件源将整个事件委托给事件监听器，由监听器对事件进行响应处理。这种处理方式将事件源和事件监听器分离，有利于提供程序的可维护性。还有一种方式是基于回调的事件处理。相比基于监听器的事件处理模型，基于回调的事件处理模型要简单些，该模型中，事件源和事件监听器是合一的，也就是说没有独立的事件监听器存在。当用户在GUI组件上触发某事件时，由该组件自身特定的函数负责处理该事件。
2. Dialog和Toast是安卓中很重要的功能，在很多项目中都会使用到。除了本次作业使用的之外，其实还有很多其他种类的控件。我们要尽可能多地掌握这些控件，以便在之后使用的时候游刃有余了。
3. 在写代码的过程中发现对于java语言的基础很不熟悉，比如许多字符串的操作都有所忘记了。因此需要加强一下基础，避免在以后的开发过程中耽搁了。
