Android墓碑机制

本文连接地址：https://www.zybuluo.com/whosea/note/842034

一、墓碑定义

墓碑机制是手机操作系统中的一个程序运行规则。说简单点，就是手机上一个任务被迫中断时（如有电话打入），系统记录下当前应用程序的状态后，（像把事件记录在墓碑上一样），然后中止程序。当需要恢复时，根据“墓碑”上的内容，将程序恢复到中断之前的状态。这样的一种机制就是“墓碑机制”

二、墓碑的保存与恢复

而这种方式在Android的表示形式为：在内存不够的情况下应用进入了后台，系统会有可能杀死这个Activity，用户切换回该应用时就会恢复当前Activity的内容。因此出现这种状况我们该怎么处理？

针对这种状况，系统自带的View或Fragment都已经帮我们实现了状态的自动保存与恢复，但是对于自己开发的自定义View，就需要去保存状态和恢复状态，这里系统提供了两个API方便我们去实现保存和恢复，分别是onSaveInstanceState和onRestoreInstanceState这两个方法。

三、如何触发墓碑机制

简单说就是onSaveInstanceState和onRestoreInstanceState函数的调用时间

• 当用户按下HOME键时
• 长按HOME键，选择运行其他的程序时
• 按下电源按键（关闭屏幕显示）时
• 从activity A中启动一个新的activity时
• 屏幕方向切换时，例如从竖屏切换到横屏时
• 语言的切换

先说第五、六点，在屏幕切换之前，系统会销毁activity A，在屏幕切换之后系统又会自动地创建activity A，所以onSaveInstanceState()一定会被执行，且也一定会执行onRestoreInstanceState()。

针对第五、六点打印的数据（activity A所发生的生命周期）：

MainActivity: onPause
MainActivity: onSaveInstanceState
MainActivity: onStop
MainActivity: onDestroy

MainActivity: onCreate
MainActivity: onStart
MainActivity: onRestoreInstanceState
MainActivity: onResume

回到前4点，每次触发都会调用onSaveInstanceState，但是再次唤醒却不一定调用onRestoreInstanceState，这是为什么呢？onSaveInstanceState与onRestoreInstanceState难道不是配对使用的？

首先在Android中，onSaveInstanceState是为了预防Activity被后台杀死的情况做的预处理，如果Activity没有被后台杀死，那么自然也就不需要进行现场的恢复，也就不会调用onRestoreInstanceState，而大多数情况下，Activity不会那么快被杀死。
那么我们要如何测试这4种情况？

四、如何调试

前4种要在唤醒时候调用onRestoreInstanceState，那前提是只有Activity或者App被异常杀死，走恢复流程时候才会被调用。

应用是如何知道我是被异常杀死的，由于底层涉猎不深，只能大概的描述下：应用被异常杀死后在重新打开，系统底层会判断该应用是否异常退出，接着把当时现场的数据传递给它，应用拿到数据后传给Activity，调用起onRestoreInstanceState，这是Framework里ActivityThread中启动Activity的源码:

private Activity performLaunchActivity(){
      ...
      mInstrumentation.callActivityOnCreate(activity, r.state);
           r.activity = activity;
           r.stopped = true;
           if (!r.activity.mFinished) {
               activity.performStart();
               r.stopped = false;
           }
           if (!r.activity.mFinished) {
               if (r.state != null) {
                   mInstrumentation.callActivityOnRestoreInstanceState(activity, r.state);
               }
           }
           if (!r.activity.mFinished) {
               activity.mCalled = false;
               mInstrumentation.callActivityOnPostCreate(activity, r.state);
           }
 }

可以看出，只有r.state != null的时候，才通过mInstrumentation.callActivityOnRestoreInstanceState回调OnRestoreInstanceState，而r.state就是ActivityManagerService通过Binder传给ActivityThread数据，主要用来做场景恢复。

那我们要怎么测试这种情况呢？

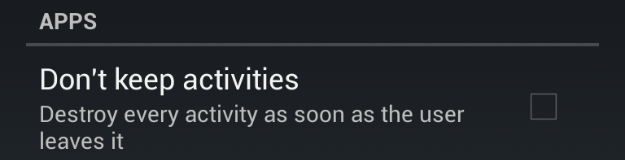

• 开发者模式下勾选不保留活动选择

该方式是为了方便测试，在开发者模式下勾选不保留活动选择，这样应用的Activity进入后台就不会保留，从而执行onSaveInstanceState，再次恢复到前台执行onRestoreInstanceState。

• 内存不足下触发OOM

先修改模拟起的内存大小，然后在打开新的Activity里面加载大数据，不断打开新界面，这时候内存会不断增多，直到超出系统可分配的内存，导致OOM并提示错误，确认后系统会杀掉应用释放内存，这时候会重新恢复界面。

打印日志如下：

MainActivity: onCreate
MainActivity: onStart
MainActivity: onRestoreInstanceState
MainActivity: onResume

• 直接杀掉应用

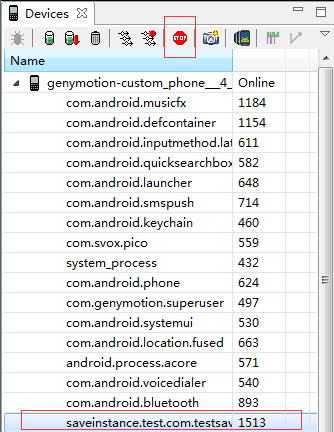

按Home把当前应用放到后台，然后从Android Studio进入Devive Monitor，选择当前应用，接着选stop按钮。
如图：

这时恢复应用时就会触发onRestoreInstanceState。

五、关于onSaveInstanceState的探讨

目前统计线上的bug，偶尔会看到这样的一个bug：

java.lang.IllegalStateException: Can not perform this action after onSaveInstanceState
    at android.support.v4.app.FragmentManagerImpl.checkStateLoss(FragmentManager.java:1842)
    at android.support.v4.app.FragmentManagerImpl.popBackStackImmediate(FragmentManager.java:775)
    at android.support.v4.app.FragmentActivity.onBackPressed(FragmentActivity.java:178)
    at android.app.Activity.onKeyUp(Activity.java:2282)
    at android.view.KeyEvent.dispatch(KeyEvent.java:3232)

尝试了网上各种方案，但总偶尔会出现，要解决这个bug，我们不妨先提出这几个问题：

• 错误是在哪里出现的
• 错误来源
• 为什么会出现这个错误
• 如何解决

1、错误是在哪里出现的

首先定位问题，观察源码可以发现，它是在FragmentManager的checkStateLoss方法里面抛出错误。

private void checkStateLoss() {
    if (mStateSaved) {
        throw new IllegalStateException(
                "Can not perform this action after onSaveInstanceState");
    }
    if (mNoTransactionsBecause != null) {
        throw new IllegalStateException(
                "Can not perform this action inside of " + mNoTransactionsBecause);
    }
}

2、错误来源

我们根据该方法追溯上去。

@Override
public boolean popBackStackImmediate() {
    checkStateLoss();
    executePendingTransactions();
    return popBackStackState(mActivity.mHandler, null, -1, 0);
}

很明显的看出，popBackStackImmediate这个出栈的方法调用之前会去检查状态是否改变，然后再去执行Fragment操作。
继续追踪，看看到底是谁调用了。
FragmentActivity的onBackPressed:

public void onBackPressed() {
    if (!mFragments.popBackStackImmediate()) {
        supportFinishAfterTransition();
    }
}

来源找到了，接着分析为什么出现错误。

3、为什么会出现这个错误

观察上述代码，产生该错误的原因是mStateSaved变量为true，而这个变量是从哪里设置的呢？
我们从Activity调用onSaveInstanceState方法开始，该方法先保存view的状态

protected void onSaveInstanceState(Bundle outState) {
    outState.putBundle(WINDOW_HIERARCHY_TAG, mWindow.saveHierarchyState());
    // view树的状态保存完之后，处理fragment相关的
    Parcelable p = mFragments.saveAllState();
    if (p != null) {
        outState.putParcelable(FRAGMENTS_TAG, p);
    }
    getApplication().dispatchActivitySaveInstanceState(this, outState);
}

接着调用mFragments.saveAllState();该方法里面对mStateSaved进行的设置true操作。

Parcelable saveAllState() {
        // Make sure all pending operations have now been executed to get
        // our state update-to-date.
        execPendingActions();
        mStateSaved = true;
        if (mActive == null || mActive.size() <= 0) {
            return null;
        }
    ...
}

而这个方法里面一系列操作都是保存fragment的状态。
除了在onSaveInstanceState中设置以外，在onStop中也把mStateSaved置为true。

public void dispatchStop() {
    // See saveAllState() for the explanation of this.  We do this for
    // all platform versions, to keep our behavior more consistent between
    // them.
    mStateSaved = true;
    moveToState(Fragment.STOPPED, false);
}

那么什么时候才把mStateSaved设置为false呢。

回到Activity的onCreate方法里，这里可以发现它调用了Fragment的dispatchCreate方法，dispatchCreate把mStateSaved设置为false。

protected void onCreate(@Nullable Bundle savedInstanceState) {
        ...
        mFragments.dispatchCreate();
        getApplication().dispatchActivityCreated(this, savedInstanceState);
        if (mVoiceInteractor != null) {
            mVoiceInteractor.attachActivity(this);
        }
        mCalled = true;
    }

同理既然onCreate有设置，那么resume也有做设置

final void performResume() {
    performRestart();
   ...
    mFragments.dispatchResume();
    mFragments.execPendingActions();
    onPostResume();
    ...
}

以下几个方法是FragmentManager源码抽取的，被上述方法调用。

public void dispatchCreate() {
    mStateSaved = false;
    moveToState(Fragment.CREATED, false);
}
public void dispatchStart() {
    mStateSaved = false;
    moveToState(Fragment.STARTED, false);
}
public void dispatchResume() {
    mStateSaved = false;
    moveToState(Fragment.RESUMED, false);
}

至此，我们可以知道如果onBackPressed发生在onSavedInstanceState之后，那么就会出现上面的crash。

4、如何解决

• 重载onBackPressed在里面做finish操作，这样可以避免使用到Fragment api的出栈操作，因为在super.onBackPressed方法里面调用了FragmentManager#popBackStackImmediate()。

• 在基类里面管理属于自己的mStateSaved，用它来控制是否要做onBackPressed操作。

public class FragmentStateLossActivity extends Activity {
    private boolean mStateSaved;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_fragment_state_loss);
        mStateSaved = false;
    }
    @Override
    protected void onSaveInstanceState(Bundle outState) {
        // 不调用super对我们意义不大，还是会崩溃，而且会丢失现场
        super.onSaveInstanceState(outState);
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.HONEYCOMB) {
            mStateSaved = true;
        }
    }
    @Override
    protected void onResume() {
        super.onResume();
        mStateSaved = false;
    }
    @Override
    protected void onPause() {
        super.onPause();
    }
    @Override
    protected void onStop() {
        super.onStop();
        mStateSaved = true;
    }
    @Override
    protected void onStart() {
        super.onStart();
        mStateSaved = false;
    }
    @Override
    protected void onDestroy() {
        super.onDestroy();
    }
    @Override
    public boolean onKeyDown(int keyCode, KeyEvent event) {
        if (!mStateSaved) {
            return super.onKeyDown(keyCode, event);
        } else {
            // State already saved, so ignore the event
            return true;
        }
    }
    @Override
    public void onBackPressed() {
        if (!mStateSaved) {
            super.onBackPressed();
        }
    }
}

最后从上述问题我们可以知道：

1.为什么要在一些生命周期之前完成Fragment的commit操作

• 在onCreate里面完成
• 在onPostResume里面完成（onPostResume是在onResume后调用的，确保Activity加载完毕，mStateSaved状态已经改变）
• 在onPause之前完成（onPause能确保在onSaveInstanceState之前执行）

2.小心控制异步任务，尽可能避免在一些生命周期函数中使用异步方法来调用commit，如AsyncTask 等。

3.使用commitAllowingStateLoss，它的意思是在状态丢失是不会抛出异常，但在一些必须确保状态被保存的场合下，尽量不使用commitAllowingStateLoss方法。它只能预防在create Fragment时候出现的问题，但是不能解决destroy Fragment时候出现的问题。

六、总结

1.了解了安卓的状态保存与恢复大致流程
2.如何触发安卓的状态恢复
3.解决因为安卓的状态保存导致出现的异常

参考资料

http://www.jianshu.com/p/6e3e0176f74d
http://blog.csdn.net/a553181867/article/details/54600695
http://www.androiddesignpatterns.com/2013/08/fragment-transaction-commit-state-loss.html
http://toughcoder.net/blog/2016/11/28/fear-android-fragment-state-loss-no-more/
https://stackoverflow.com/questions/7469082/getting-exception-illegalstateexception-can-not-perform-this-action-after-onsa

测试项目

https://github.com/whosea/TestSaveInstance
