画中画1.0.0版本需求
演唱汇 家庭版 画中画 需求文档
需求模块
| 序列号 | 需求 | 内容 |
|---|---|---|
| 1 | 画中画功能 | 1.打开画中画 2.位置移动 3.返回画中画主界面 4.开始/停止录制 5.关闭 |
| 2 | 新增画中画入口 | 1.画中画主界面（介绍说明） 2.已录视频 3.设置 |
| 3 | 画中画和其他界面控制的切换 | 1.画中画切其他 2.其他切画中画 |
需求分解
一、画中画功能
| 序列号 | 需求 |
|---|---|
| 1 | 开启画中画 |
| 2 | 画中画窗口移动 |
| 3 | 开始/停止录制 |
| 4 | 返回画中画主界面 |
| 5 | 关闭画中画 |
1.开启画中画
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 点击遥控器“画中画” | 启动画中画功能 | 1.画中画窗口打开 2.聚焦在画中画窗口 3.显示三个按钮：返回画中画home键、录制、关闭 4.聚焦画中画窗口不做任何操作5秒钟后，隐藏三个按钮 5.聚焦画中画窗口内的按钮，不做任何操作5秒钟后，聚焦转移到画中画窗口，隐藏三个按钮以 6.若是首次打开画中画功能，同时默认同时打开画中画主界面，默认小窗口位置在屏幕右上角 |
- 画中画初次开启界面
- 画中画非初次开启界面
2.画中画窗口移动
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 聚焦画中画窗口，点击方向键 | 移动画中画窗口 | 1.每个位置有两个可以移动的方向，另两个方向键操作无变化 |
| 2 | 聚焦画中画窗口，点击ok键 | 聚焦跳至窗口内录制键 | 1.左右方向键控制窗口内三个按钮聚焦 2.默认聚焦录制按钮 |
- 位置1
- 位置2

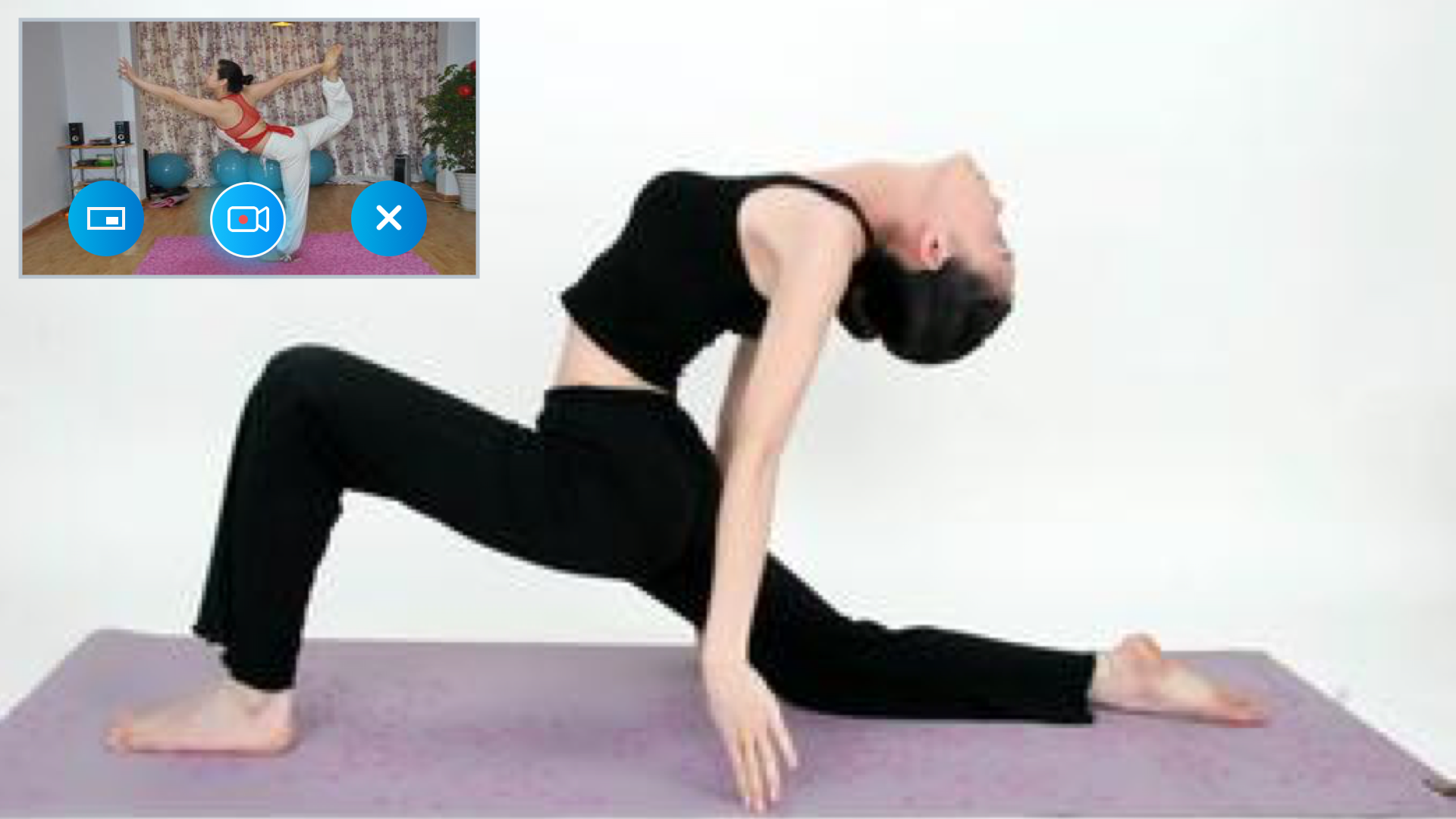

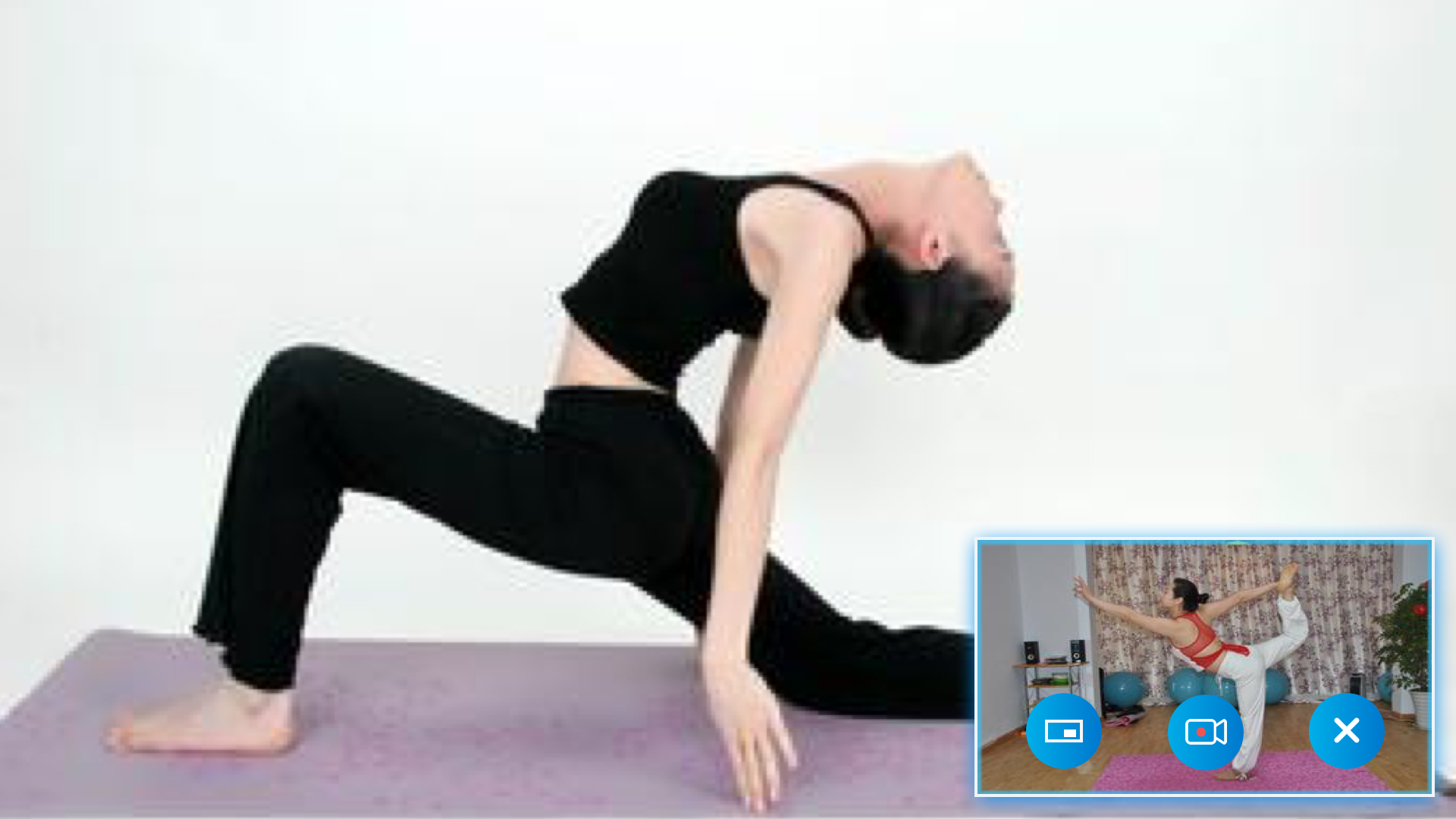

- 聚焦窗口内按键
3. 开始/停止录制
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 聚焦录制键，点击ok键 | 开始录制视频 | 录制键变为停止键，聚焦停止键，屏幕右上角显示REC(录制状态一直显示，不受聚焦的影响） |
| 2 | 聚焦停止键，点击ok键 | 停止录制 | 1.录制键变为录制键，聚焦录制键，REC标识消失 2.视频自动保存 |
- 录制状态界面
4.画中画home键
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 聚焦画中画home键，点击ok键 | 进入画中画主界面 | 1.进入画中画主界面 2.画中画窗口依旧存在 |
5.关闭画中画功能
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 聚焦画中画关闭键，点击ok键 | 询问是否关闭 | 1.非录制状态，弹框提示：是否确认关闭画中画 2.录制状态弹框提示是否保存视频 |
- 非录制状态关闭弹窗界面
- 录制状态关闭弹窗界面
二、 新增画中画入口
| 序列号 | 需求 |
|---|---|
| 1 | 画中画主界面 |
| 2 | 已录视频 |
| 3 | 设置 |
1.我的画中画主首界面
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 进入画中画模块 | 展示画中画首页 | 1.画中画未启动状态，介绍内容下方按钮：开启、已录视频、设置，默认聚焦已录视频 2.画中画启动状态，介绍内容下方按钮：关闭、已路视频、设置，默认聚焦已录视频 |
- 画中画未开启状态主界面
- 画中画开启状态主界面
2.已录视频
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 进入画中画 | 显示已有视频 | 1.title显示视频数目 2.视频列表按时间倒序排列 3.默认聚焦第一个视频 |
| 2 | 聚焦视频 | 显示视频信息 | 显示视频名称（系统时间命名法），视频大小 ，视频时长 |
| 3 | 点击左右方向键 | 左右移动聚焦 | 1.聚焦在左列视频时，点击左键聚焦不移动 2.聚焦在右列时，点击右键聚焦移动至选择按钮 3.聚焦在选择时，右键聚焦不移动，左键移动至最近的视频文件 |
| 4 | 点击上下向键 | 上下移动聚焦 | 1.聚焦视频，首行上键聚焦不移动，末行下键聚焦不移动 |
| 5 | 点击视频 | 播放视频 | 进入全屏播放界面 |
| 6 | 点击选择 | 进入视频文件选择勾选 | 选择按钮变为取消按钮，出现删除按钮 |
| 7 | 遥控器返回 | 返回画中画主界面 | 返回画中画主界面 |
1.1已录视频主界面
- 已录视频主界面
1.2视频播放
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 聚焦视频，点击ok | 播放视频 | 全屏播放视屏 |
| 2 | 视频播放休眠状态，点击遥控器方向键/ok键 | 唤醒屏幕 | 1.播放进度条、播放时间、剩余时间 、暂停按钮 2. 5秒后屏幕休眠 |
| 3 | 屏幕唤醒状态，点击ok键 | 暂停播放 | 暂停按钮变为播放按钮 2. 5秒后屏幕休眠 |
| 4 | 点击返回 | 退出播放 | 进入画中画主界面,聚焦播放视频 |

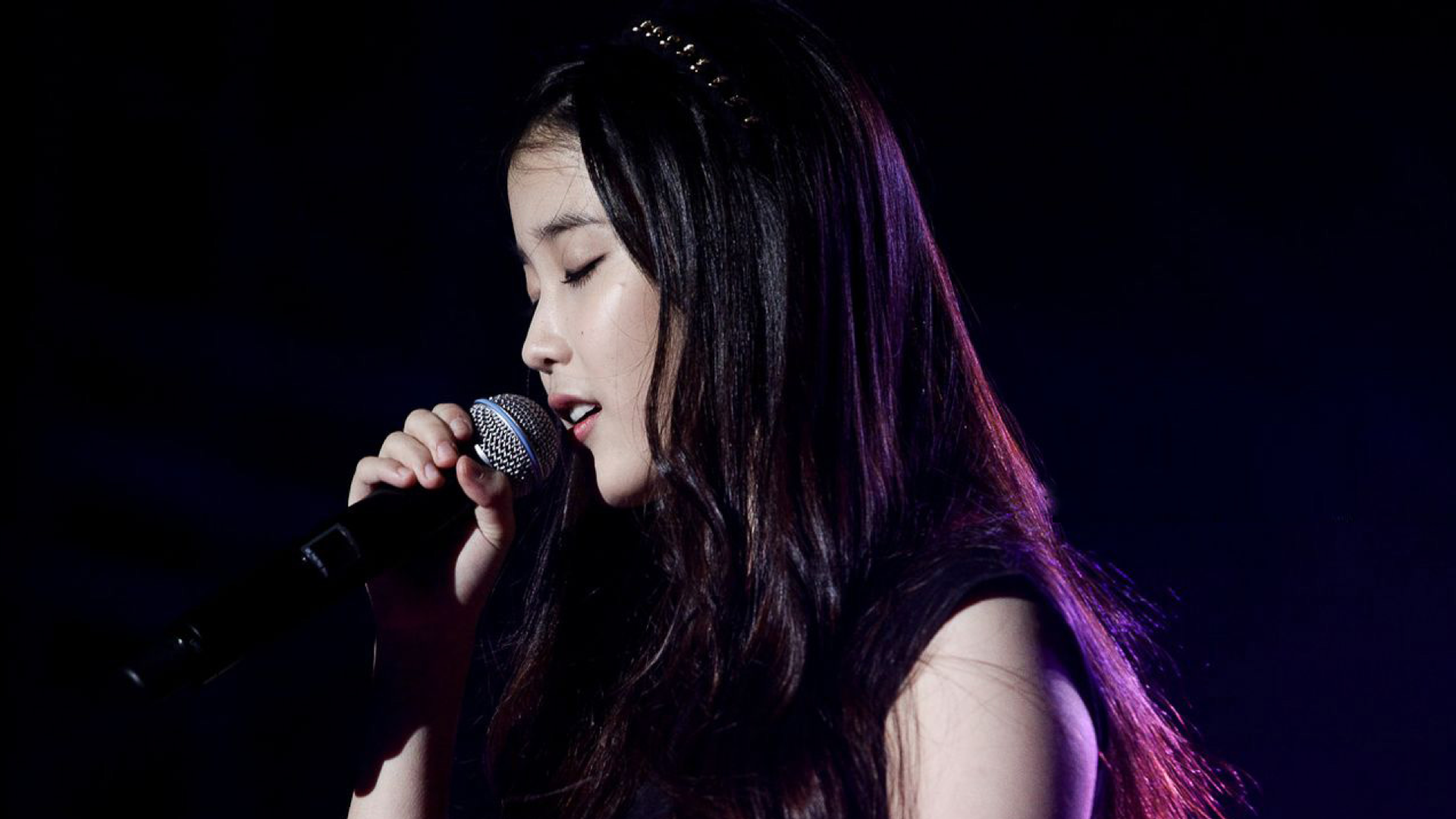

- 播放视频
- 唤醒屏幕
- 暂停播放
1.3视频删除
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 聚焦“选择”，点击ok | 进入删除视频点选 | 1.“选择”按钮变为取消 2.出现删除按钮 3.默认聚焦到第一个视频文件 |
| 2 | 聚焦视频时，点击ok | 确认勾选 | 视频出现对勾标识 |
| 3 | 点击删除按钮 | 删除视频 | 1.没有视频是勾选状态，提示：未选择删除视频，做任意操作提示消失，不做任何操作5秒自动消失 2.有视频是勾选状态， 提示：是否删除视频，确认删除后视频从列表消失，聚焦第一个视频，按钮变回选择按钮；取消删除，界面停留在勾选界面，被勾选的视频保持勾选状态 |
| 2 | 聚焦取消，点击ok | 取消选择 | 1.勾选视频恢复未勾选状态 2.按钮变回选择 |

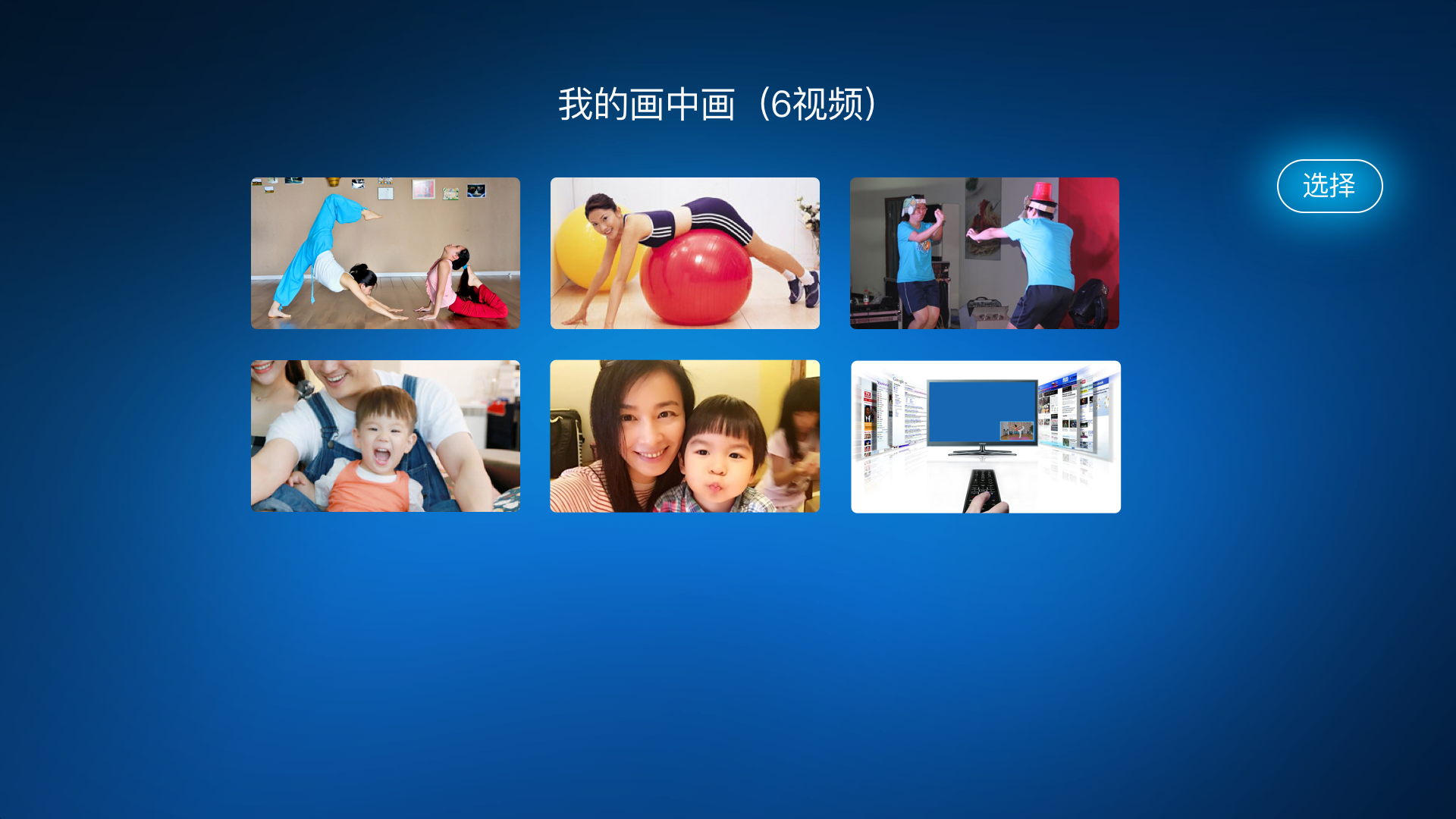

- 聚焦选择按钮

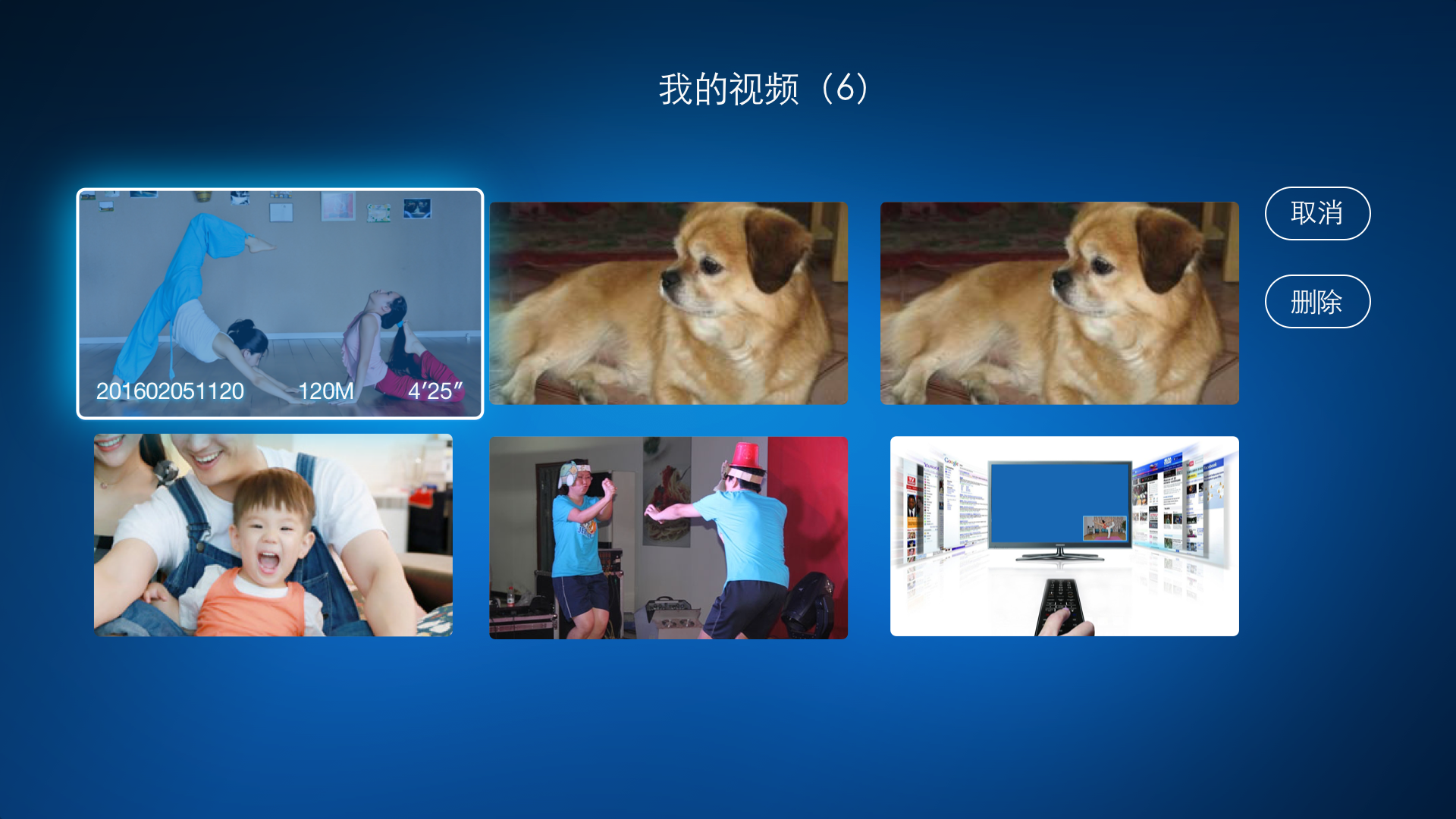

- 点击选择进入删除视频点选
- 确认勾选

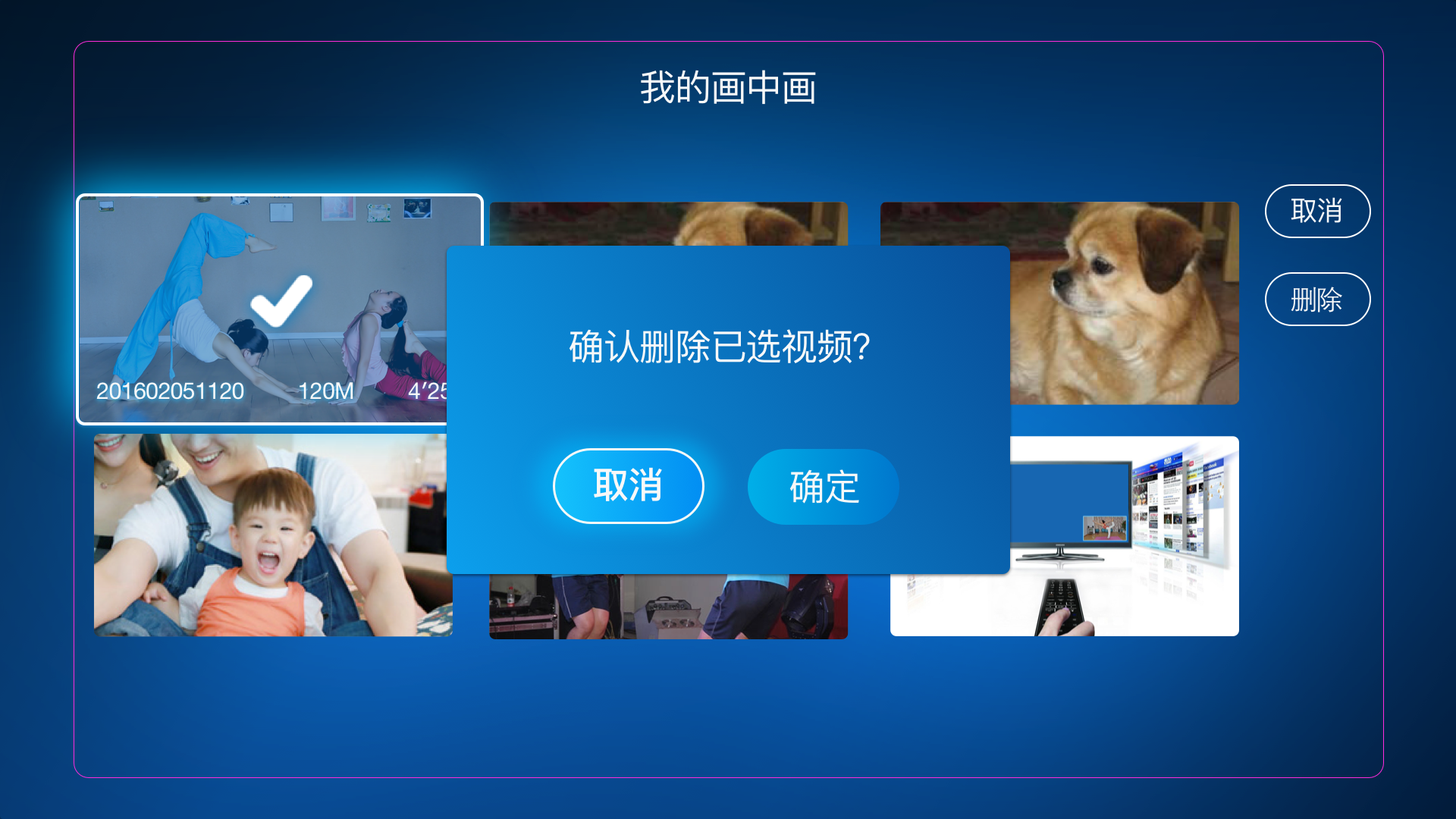

- 点击删除视频
- 取消删除
- 取消选择

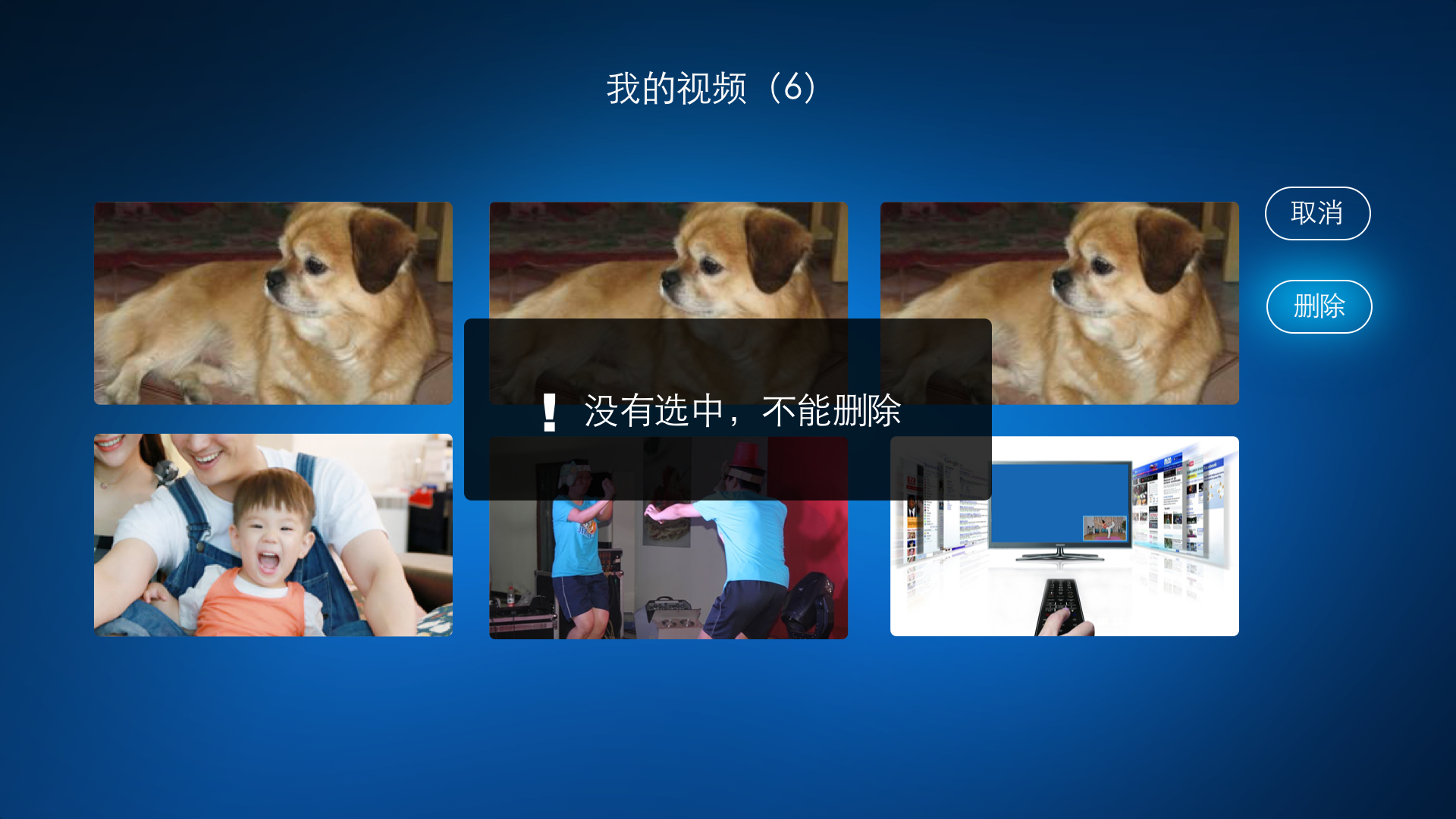

- 没有选中视频，点击删除有提示语界面
2.设置
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 聚焦“设置”，点击ok | 进入设置界面 | 1.默认聚焦“录像画质” 2.显示录制分辨率设置页面 3.录制分辨率默认为高清 4.画中画窗口默认1/9 |
| 2 | 聚焦“录像画质”“画中位置” | 展开其子菜单 | 聚焦“录像画质”“画中位置”即展示其子菜单 |
| 3 | 点击左右方向键 | 左右移动聚焦 | 1.聚焦最左列，左键聚焦不移动 2.聚焦最右列，右键聚焦不移动 |
| 4 | 点击上下方向键 | 上下移动聚焦 | 1.聚焦首行，上键聚焦不移动 2.聚焦末行，下键不聚焦移动 |

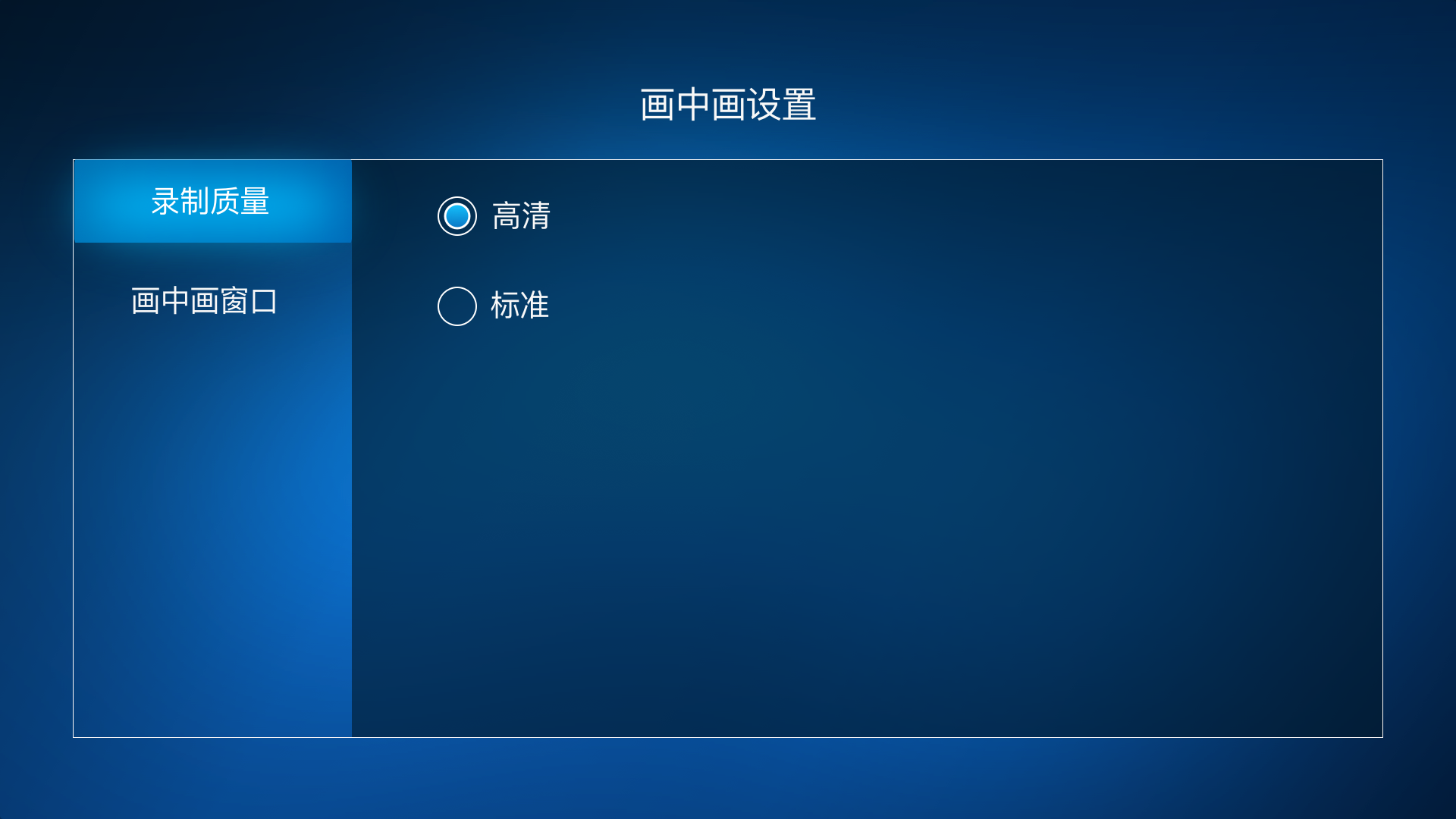

- 设置主界面
2.1录像画质
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 聚焦“录像画质”，右键 | 进入录像画质设置菜单 | 聚焦高清 |
| 2 | 聚焦“录像画质”，ok键 | 不反应 | 界面无变化 |
| 3 | 聚焦“子菜单选项”，ok键 | 设置当前选项参数 | 1.已选选项再次点击确认，无变化 2.未选选项点击确认，变为选中状态，之前的选项变为未选状态 |
- 进入录制质量设置
2.2画中画窗口设置
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 聚焦“画中画窗口” | 展示“画中画窗口”子菜单 | 展示“画中画大小”子菜单，默认设置为中 |
| 2 | 聚焦“画中画窗口”，右键 | 聚焦到子菜单首行 | 聚焦到子菜单首行，随聚焦位置的变化效果图片上窗口大小变化 |
| 3 | 聚焦大小选项，ok键 | 确认选中该选项 | 窗口大小切换为所选项大小 |

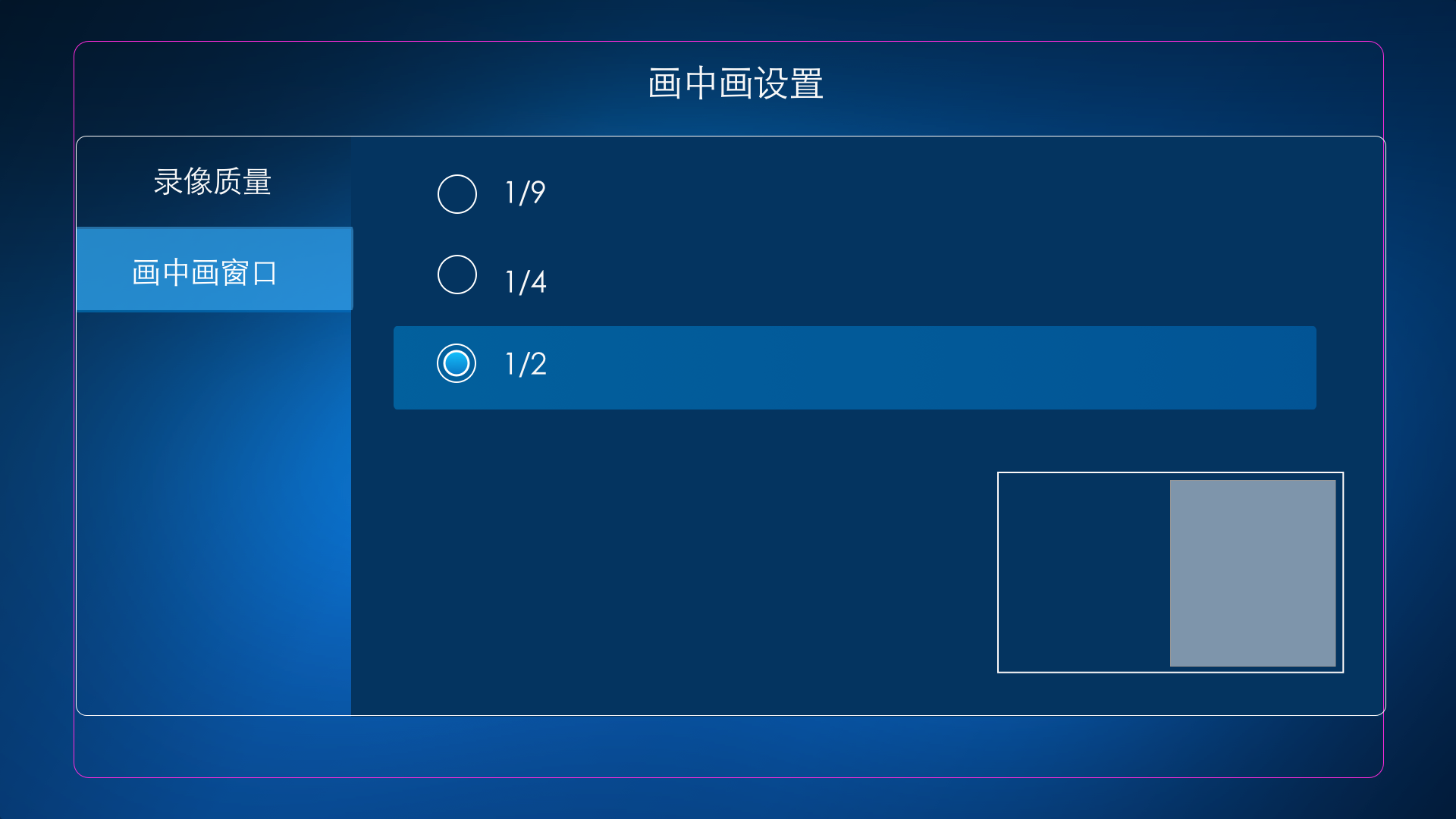

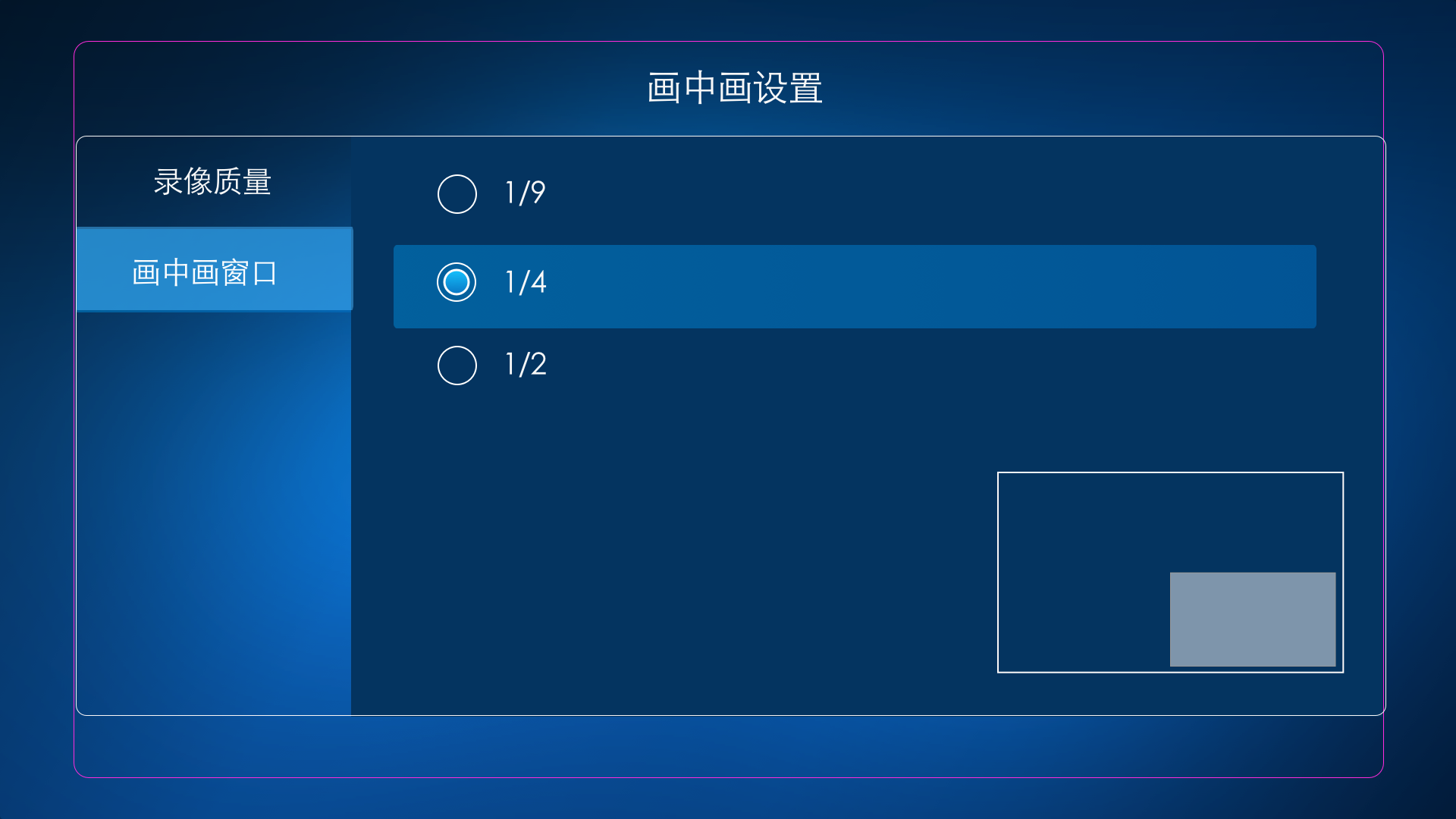

- 窗口大小1/9,1/4,1/2
三、画中画和其他界面控制的切换
聚焦的界面面即为当前控制的界面
| 序列号 | 动作 | 需求点 | 结果 |
|---|---|---|---|
| 1 | 聚焦其他界面，点击画中画 | 聚焦转移至画中画窗口 | 遥控器控制画中画界面 |
| 2 | 聚焦画中画窗口，点击返回 | 聚焦转移至其他界面&唤醒 | 遥控器控制其他应用 |
| 3 | 聚焦画中画窗口内按钮，点击返回 | 聚焦转移至画中画窗口 | 遥控器控制窗口位置 |
| 4 | 聚焦画中画窗口内按钮，连续点击两次返回 | 聚焦转移至其他界面&唤醒 | 遥控器控制其他界面 |
