中成科信闸机调试工具文档

1 工具简介

中成科信闸机调试工具本着简约不简单的设计理念，通过极简的UI设计，隐藏了复杂的技术实现。工具实现了多台闸机的监控、配置、测试、文件更新等核心功能，傻瓜式操作即可完成。目前设计了5个界面：闸机监控列表界面、闸机网络配置界面、闸机配置文件配置界面、闸机文件更新界面、闸机控制界面。

2 界面操作说明

2.1 闸机监控列表

闸机调试工具默认监听地址http://192.168.1.100:8001，请修改运行调试工具的电脑IP为192.168.1.100，闸机出厂默认IP 192.168.1.6，这样闸机就可以连接到调试工具。建议每台闸机独立配置后，可根据实际需要修改工具的监听地址。

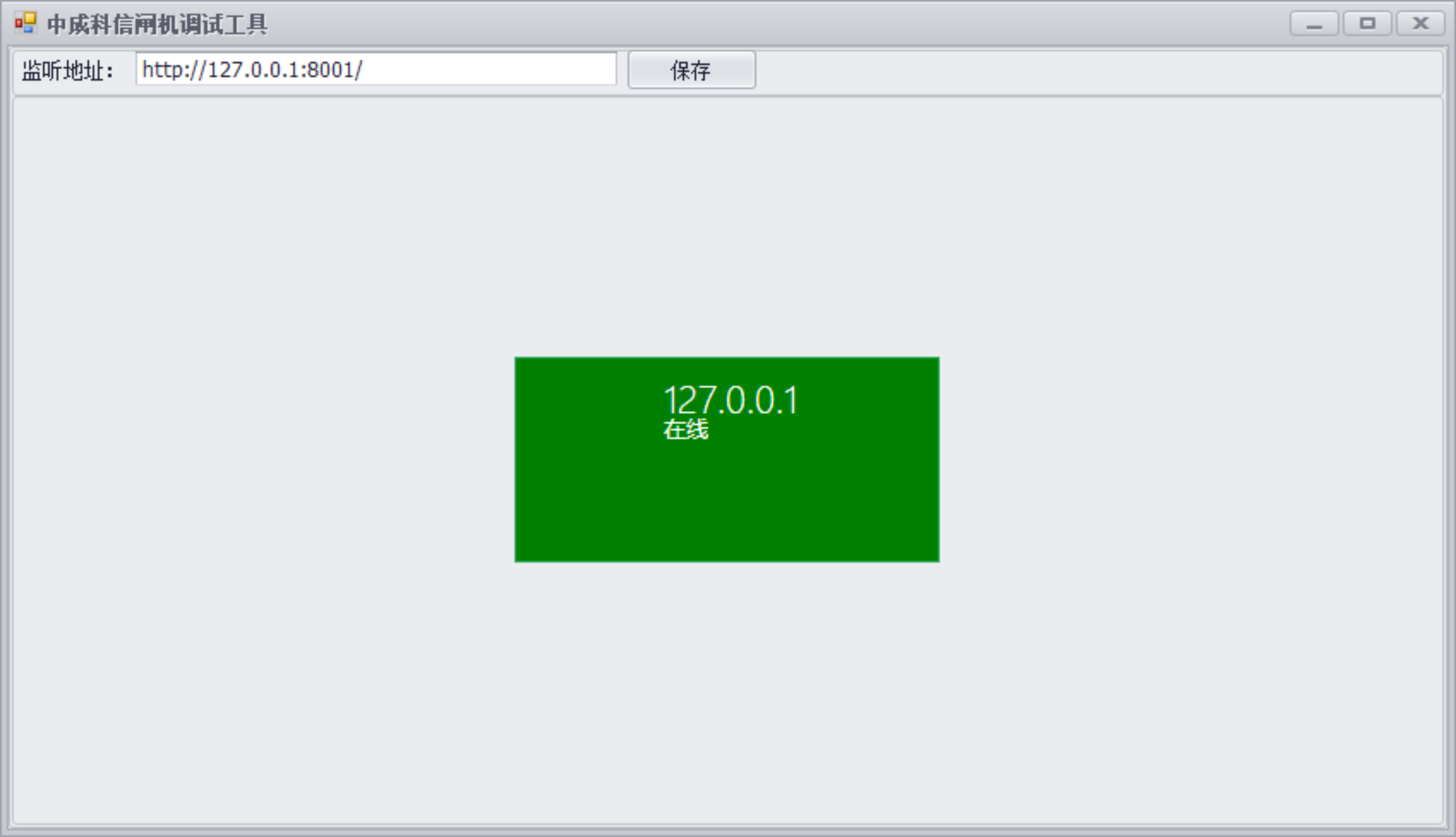

闸机连上检票工具后，会显示在监控列表中，鼠标单击即可操作。

2.2 网络配置

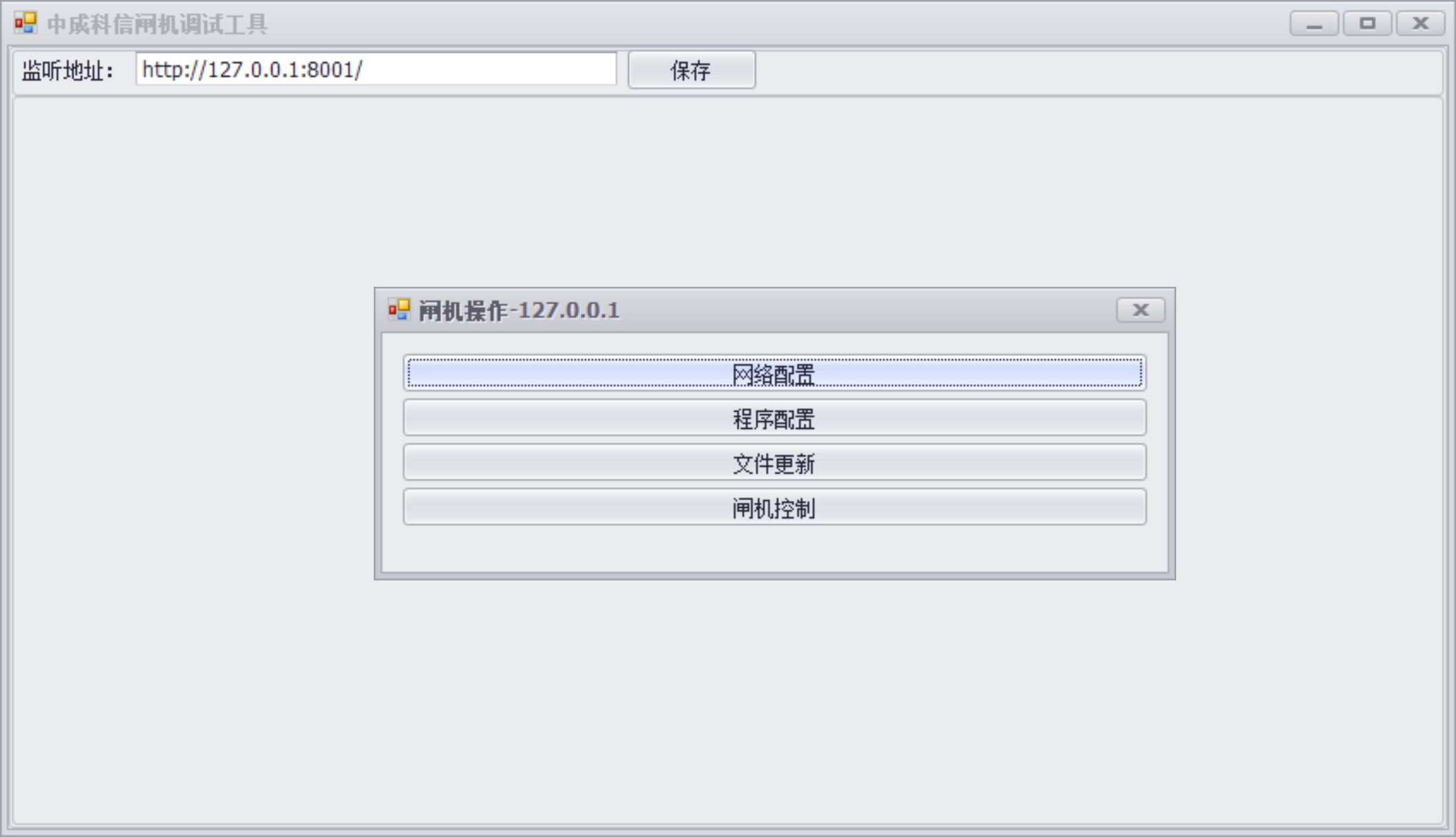

鼠标单击监控列表中的闸机，显示闸机操作界面。单击网络配置，打开网络配置界面。

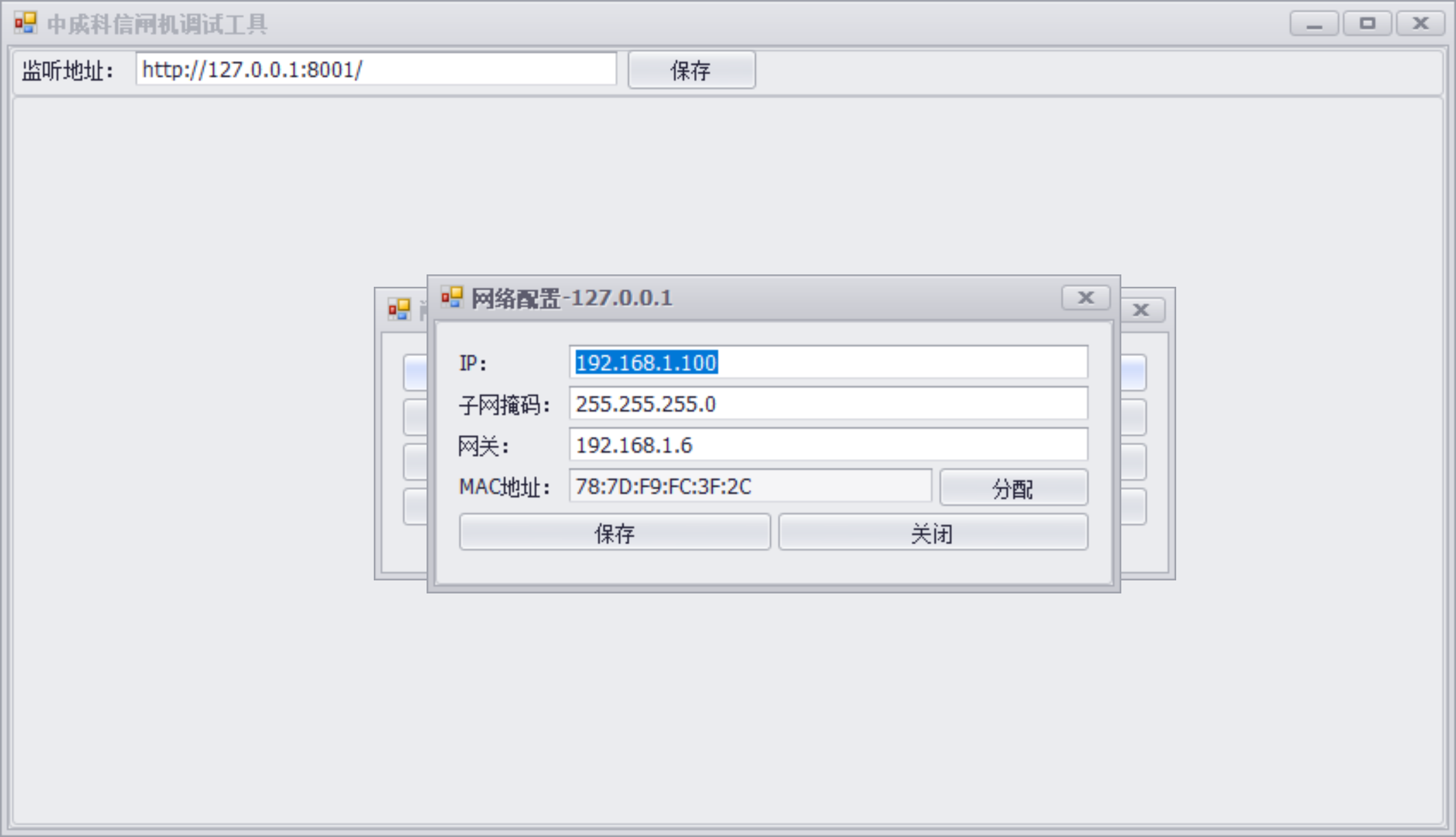

网络配置界面默认先读取当前闸机的网络配置，对应闸机中是/etc/net.conf中的网络配置文件。根据需要修改IP、网关、子网掩码、MAC地址。其中MAC地址不可手动输入，单击分配按钮即可，工具会随机生成合法的MAC地址，且不会重复！
这里IP、网关、子网掩码、MAC地址都进行了校验，保证不会因为网络配置错误而导致闸机无法启动！
单击界面中的保存按钮即可保存闸机的网络配置。注意这里并没有真正生效，需要使用工具中的重启闸机或手动重启闸机后才会生效。

2.3 程序配置

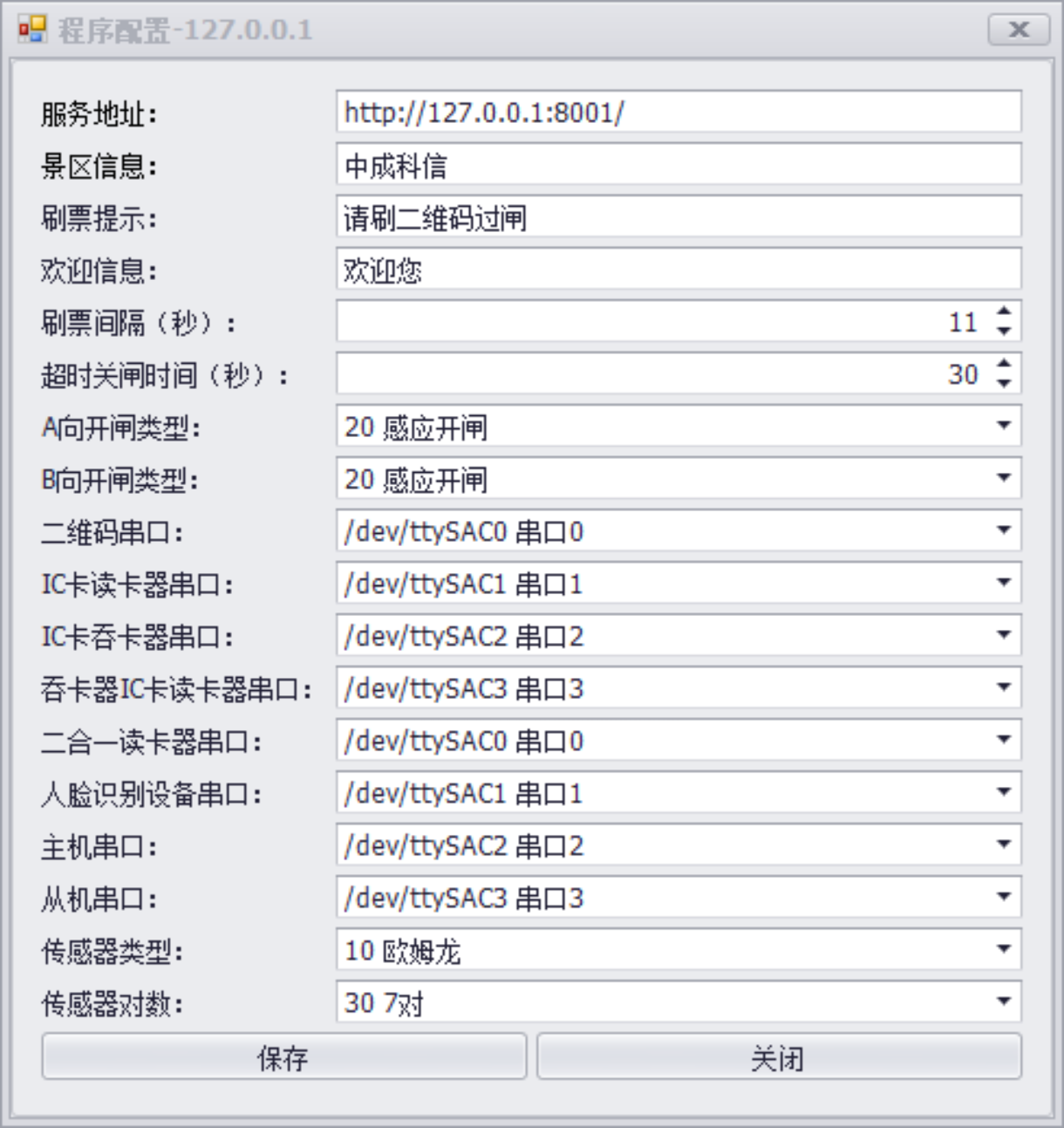

程序配置界面默认先读取闸机的程序配置，对应闸机的/bin/appconfig.config文件。其中服务地址是检票服务地址，调试时填写工具的监听地址，实际使用时填写票务系统检票服务的地址，注意这里必须填写完整地址！

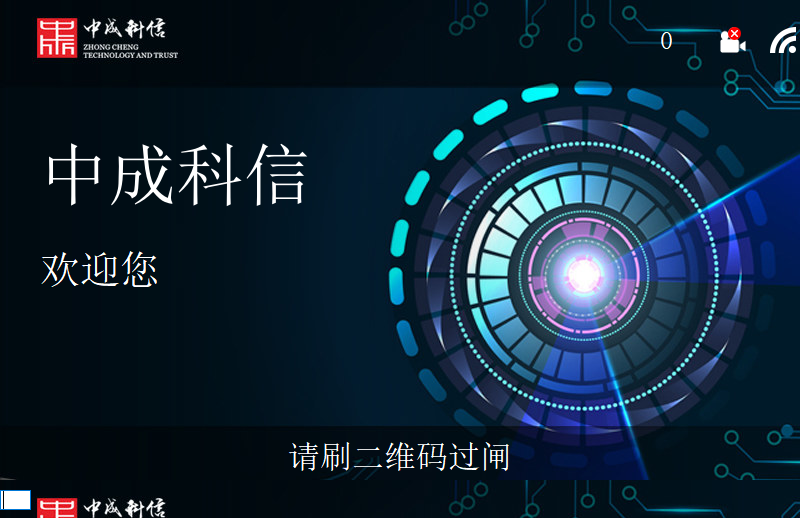

景区信息、刷票提示、欢迎信息分配对应闸机待机中的3个信息。详见上图。默认修改这4个信息即可。下面的信息可以根据实际需要进行修改。
刷票间隔可以控制同一张票的刷票间隔，避免连读问题。
超时关闸时间可以控制闸机超时关闸，设置很大的值即可实现永久不关。

2.4 文件更新

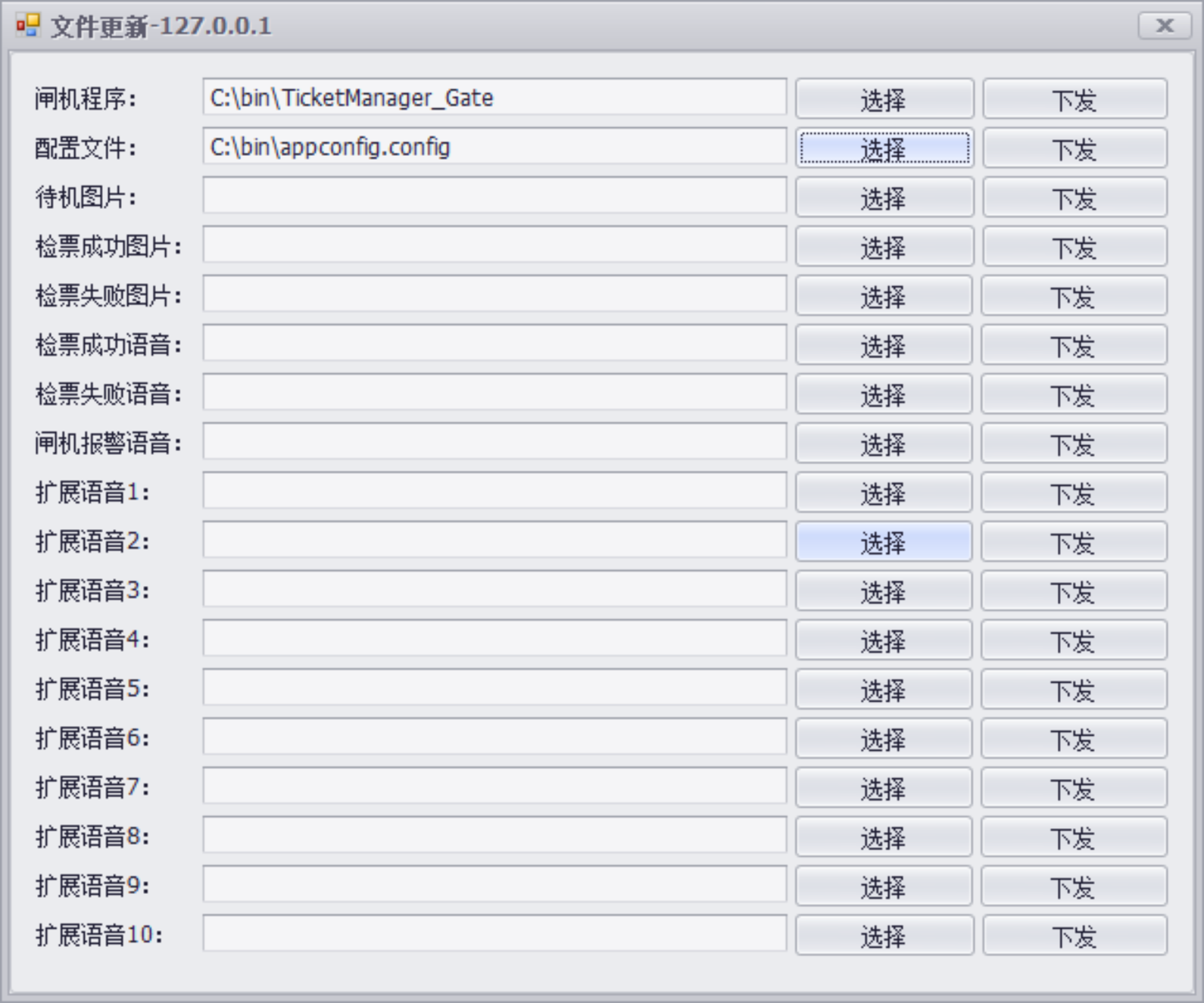

文件更新界面可以更新闸机程序、配置文件、闸机图片（logo信息）、语音文件，本地选择需要更新的文件，点击下发即可发送到闸机！注意文件更新后，重启闸机才会生效。

2.5 闸机控制

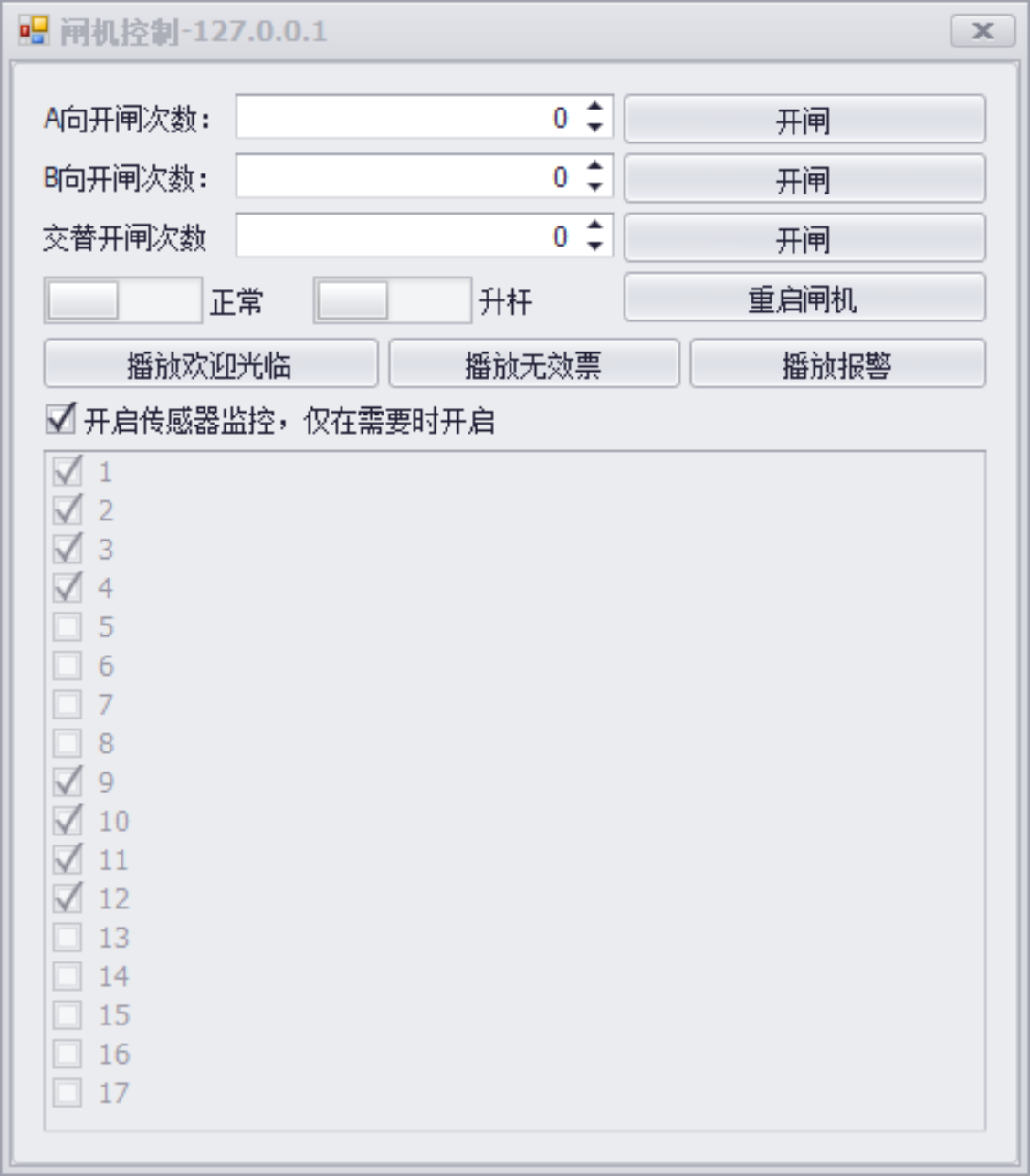

闸机控制界面可以控制闸机开A向、B向或交替开A向、B向，若要更改闸机默认的超时关闸时间，请在程序配置界面更改闸机超时关闸时间。可以控制翼闸、摆闸的常开、常闭，三辊闸的升杆、落杆。可以播放语音、重启闸机、监控翼闸、摆闸的传感器。
