电子线路CAD与Protel DXP复习

考试复习

1.电子线路CAD软件Protel DXP的基本特点：
（1）文件类型：

文件扩展名	文件类型说明	文件扩展名	文件类型说明
.abk	自动备份文件	.pld	pld描述文件
.ddb	设计数据库文件	.txt	文本文件
.pcb	印制电路板图文件	.rep	报告文件
.sch	原理图文件	.erc	电气法则测试报告文件
.lib	元件库文件	.xls	元件列表文件
.net	网络表文件	.xrf	交叉参考元件列表文件
.prj	项目文件

（2）Protel DXP的新特点：

1.Protel DXP支持自由的非线性设计流程即双向同步设计。
2.Protel DXP支持VHDL设计和混合模式设计。
3.Protel DXP增强了电路原理图与电路板之间的双向同步设计功能。
4.Protel DXP支持多重组态设计，对于同一个文件，可以指定使用或不使用其中的某些元件，然后形成元件表或插置文件等。
5.集成式元件与元件库。
6.可接受设计者自定义的元件与参数。
7.强化设计检验。
8.强大的尺寸性工具。

2.原理图设计（包括层次原理图设计）：

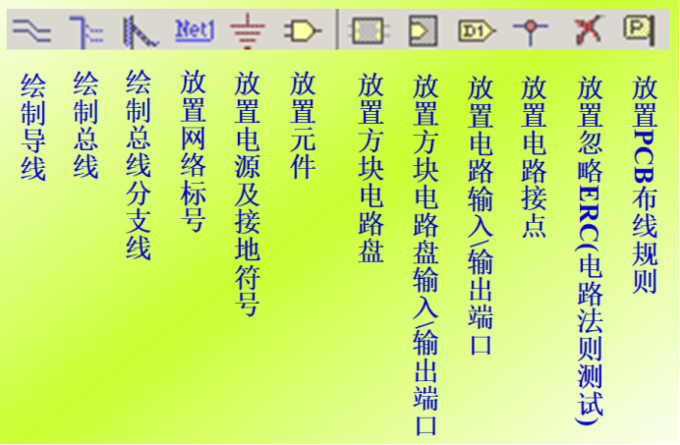

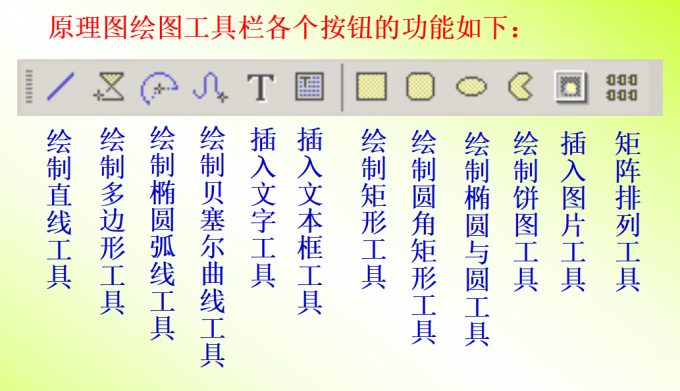

（1）原理图绘图放置工具栏图标的含义

（2）元器件属性的编辑

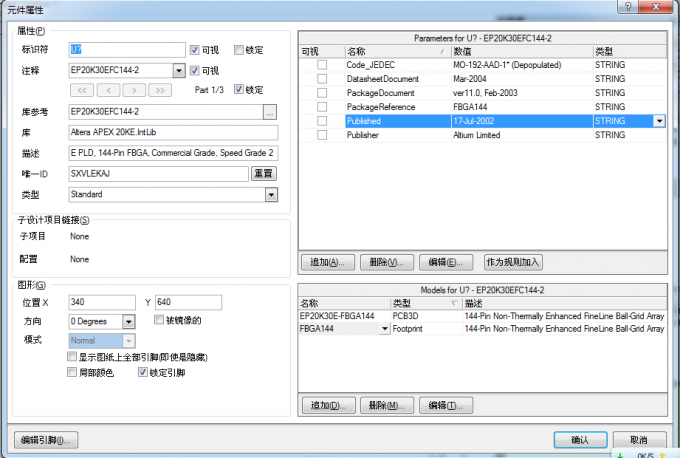

1.用鼠标双击要编辑元件属性的元件（以电容Cap为例），弹出对话框。
2.根据要求，在对话框的各栏中设置元件的各种属性。

（3）元器件属性编辑框中各栏的具体含义及设置

在对话框左上角的【Properties】栏中：
• 【Designator】：元件序号，输入“C1”。选中其右边的 “Visible”复选框，元器件序号将在原理图上显示。
• 【Comment】：注释，用于补充说明元器件有关信息，选中其右边的“Visible”复选框,将在原理图上显示。
• 【Library Ref】：元器件库中的型号（不允许修改）。
• 【Library】：元器件所属的元器件库名称。
• 【Unique Id】：元器件的唯一编号，由系统随机给定，一般不需修改。
• 【Sub-Design】：子设计，通常用于定位和说明可编程逻辑器件的子设计文件位置和名称。

在对话框左下角的【Graphical】栏中：
• 【Location X】：精确定位元器件在原理图中X坐标。
• 【Location Y】：精确定位元器件在原理图中Y坐标。
• 【Orientation】：元器件的旋转角度。

在对话框右上角的【Parameter list for(C?-Cap poll)】栏中：
• 【Class】：元器件类型，在这里填写Passive，表示为无源器件。
• 【Manufacturer】：元器件生产厂商。
• 【Published】：元器件模型发行日期。
• 【Publisher】：元器件模型发行组织。
• 【SubClass】：元器件子模型。
• 【Value】：元器件参数大小，在这里填写100pF，并选中【Visible】复选框，这样在原理图中将显示该电容的值。

在对话框右下角的【Models list for (C?-Cappoll)】栏中：
元器件的仿真
PCB封装等模型
最关键的是
•【Footprint】:管脚封装模型，在 Protel DXP自带的集成元器件库中，元器件都有默认的管脚封装(可修改)。

（4）常用电子元器件在元器件库中的名称

字母代号	元器件类型	字母代号	元器件类型
Cap	电容	Inductor	电感
Cap Pol1	电解电容	Diode	二极管
Cap Pol2	电解电容	Led3	发光二极管
Cap Var	可变电容	SW-PB	按钮开关
XTAL	晶振	Motor Servo	电机
Res1	电阻	Res Bridge	电阻电桥
Res2	电阻（长方形）	PNP	PNP三极管
D Zener	稳压二极管	NPN	NPN三极管
Volt Reg	三端稳压块	Battery	电池
Res Adj1	可变电阻	Relay	继电器

（5）元器件位置的调整方法

元器件的调整包括对象的选取与取消、元器件的移动、元器件的旋转、元器件的复制、元器件的阵列式粘贴及元器件的排列与对齐等。

1.直接用鼠标拖动。

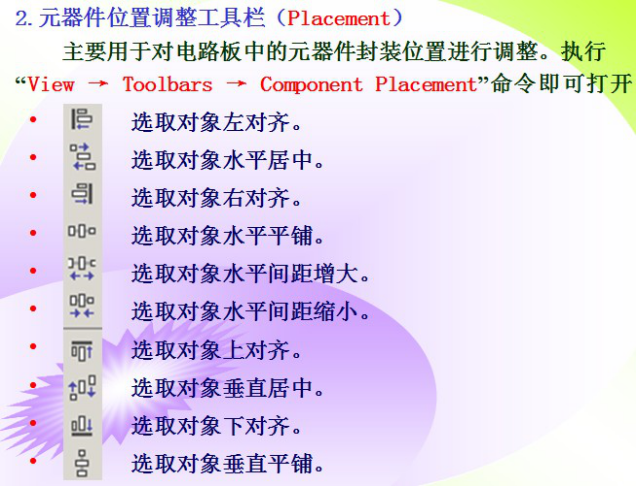

2.使用工具栏中的工具进行元器件移动。
3.通过“Edit → Move”菜单中的选项进行元器件移动。
在选中状态下，按"SPACE"逆时针旋转90°，"X"左右翻转，"Y"上下翻转

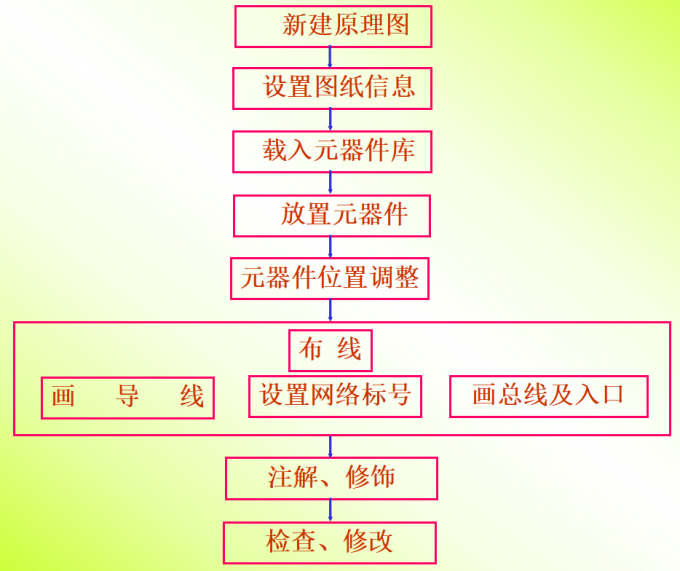

（6）用Protel DXP设计绘制电路原理图的主要步骤（流程）

(这道题很可能考流程图）

1. 新建原理图
2. 设置图纸信息
3. 载入元器件库
4. 放置元器件
5. 元器件位置调整
6. 布线：设置网络标号、画总线及其入口、画导线
7. 注解、修饰
8. 检查、修改

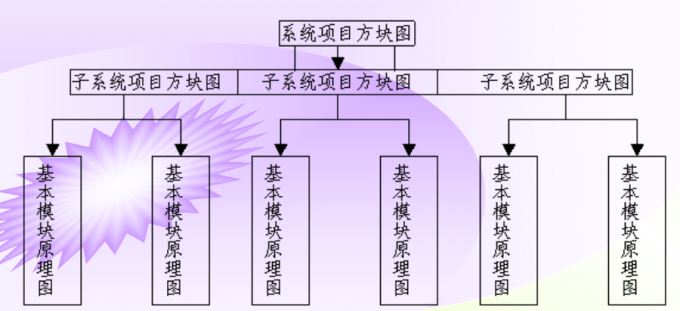

（7）方块电路图的设计步骤、组成要素、各组成要素含义

1.在Protel DXP中建立一个新的工程项目。
2.设置总原理图图纸。
3.在总原理图图纸上放置电路方块及其端口、元器件和电源符号等对象。
4.采用导线和总线方式建立起各个对象之间的电气连接。
5.检查并修正总原理图。
6.注释总原理图。
7.保存并打印总原理图。

组成要素：
1.构成整个原理图的单张原理图。该原理图中包含有与其他原理图建立电气连接的输入/输出端口和网络标号。
2.构成单张原理图之间关系的主图。主图中包含代表单张原理图的方块电路图和对应单张原理图端口的方块电路图端口，还包括建立电气连接的导线和总线。
设计方法：
通常层次原理图的设计主要有自顶向下设计和自底向上设计两种方法，其中自顶向下设计方法较常用。

I/O端口统一：自顶向下（由主原理图生成子原理图中的相应端口）；自底向上（由子原理图生成主原理图相应端口）

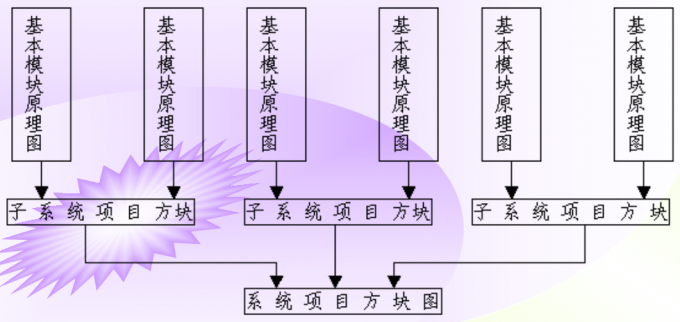

自顶向下

自底向上

3.PCB版图设计：

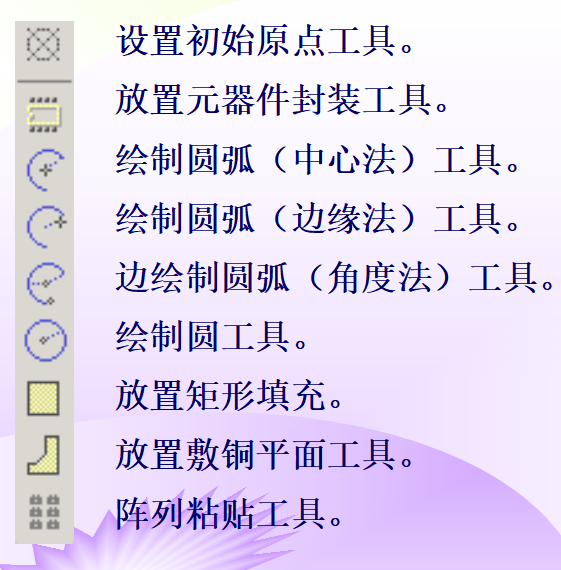

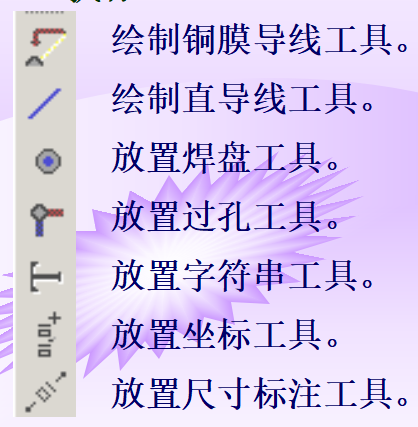

（1）PCB版图绘制工具栏图标的含义

执行“View → Toolbars → Placement”命令可打开PCB版图绘制工具栏

（2）PCB的结构主要由哪些部分组成，各部分的功能是什么？

焊盘：用于焊接元器件引脚的金属孔。
过孔：用于连接各层之间元器件引脚的金属孔。
安装孔：用于固定印刷电路板。
导线：用于连接元器件引脚的电气网络铜膜。
接插件：用于电路板之间连接的元器件。
填充：用于地线网络的敷铜，目的的是减小阻抗。
电气边界：用于确定电路板的尺寸，所有电路板上的元器件都不能超过电气边界。

元器件:包括集成元器件、分立元器件和用于显示的元器件
铜箔:导线、焊盘、过孔和敷铜
丝印层:采用绝缘材料制成,主要用于标注文字，注释电路板和电路板上的所有元器件。
另外可起到保护元器件顶层导线的作用

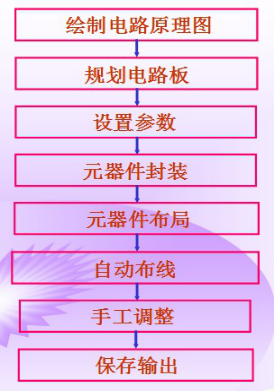

（3）用Protel DXP设计绘制印刷电路板版图的基本流程（步骤）

(这道题很可能考流程图）

1.绘制电路原理图
2.规划电路板
3.设置参数
4.元器件封装
5.元器件布局
6.自动布线与手工调整
7. 手工调整
8. 保存输出

（4）网络报表中各部分内容的含义

1.执行菜单命令【File】/【Open】，打开数据库文件“4 Port Serial Interface .SchDoc”。
2.执行菜单命令【Design】/【Netlist】/ 【Protel】,将生成网络表文件。
3.执行菜单命令【Reports】/【Mill of Materials】,将生成元器件清单。

4.电路板工程设计的步骤

1.启动并设置Protel DXP工作环境
2.绘制电路原理图
3.产生网络报表
4.设计印制电路板
5.输出和打印

5.仿真分析：
（1）仿真的含义

利用模型复现实际系统中发生的本质过程，并通过对系统模型的实验来研究存在的或设计中的系统。这里所指的模型包括物理的和数学的，静态的和动态的，连续的和离散的各种模型

（2）Protel DXP中仿真分析的种类

1.交流小信号分析
2.瞬态特性分析
3.噪声分析
4.蒙特卡罗分析
5.参数扫描分析
6.温度扫描分析
7.傅立叶分析

（3)Protel DXP中仿真激励源的参数设置

激励源包括：直流源；正弦仿真源；周期脉冲源；分段线性源；指数激励源；单频调频源；线性受控源；非线性受控源

周期脉冲源：共包含电压脉冲源(VPULSE)和电流脉冲源
(IPULSE)两种。
双击周期脉冲源图标将弹出周期脉冲源幅值设置对话框。

• 【DC Magnitude】：直流参数，通常该项设置为0。
• 【AC Magnitude】：若想在此周期脉冲源上进行交流小信
号分析，可设置此项，默认值为1。
• 【AC Phase】：交流小信号分析初始相位。
• 【Initial Value】:起始脉冲电压源的幅值,以伏特为单位。
• 【Pulsed Value】：脉冲的幅值，以伏特为单位。
• 【Time Delay】:脉冲源从初始状态到激发状态所用的时间。
• 【Rise Time】：从起始幅值到脉冲幅值的上升时间。
• 【Fall Time】：从脉冲幅值到起始幅值的下降时间。
• 【Pulsed Width】:脉冲宽度,即激发状态的时间,单位为秒。
• 【Period】：脉冲周期，以秒为单位。
• 【Phase】：时间为0时的正弦波相移。
Simulation中的单位采用实用工程单位制，即：
时间单位为秒（s）
频率单位为赫兹(Hz)
电流单位为安培(A)
电压单位为伏特(V)

（4）Protel DXP中仿真结果文件的阅读和分析

参考上面的脉冲源参数

6.实验过程中涉及到的一些有关操作

？？？
