国家平台系统整合技术方案 1.1

技术方案

变更历史

1 前言

1.1 背景

随着公司的业务的快速发展，公司目前业务系统主要有车联网、预约官网、稽查系统、电池溯源等。目前每个系统的用户体系都是独立的，即管理用户都是分散的，缺少集中管理和单点登录，系统整合主要考虑如下几点：

• 除了车联网外，采用的是shiro作为安全组件；
• 部分系统的数据库类别为MySQL，部分为Oracle；
• 每个系统的数据库独立，包括用户体系独立。

1.2 目的

构建一个统一认证中心，将国家平台的各个系统整合起来，为开发人员提供一个快速的集成方案，为用户提供一个良好的用户体验，具体输出包括如下：

• 提供单点登录，所有系统的登录统一；
• 提供统一的用户中心，实现用户的管理与应用级别的授权
• 加强用户安全的管理，对原有系统的安全隐患进行整改；
• 为开发人员提供公共依赖包，以最小工作量快速集成开发。

1.3 适用范围

本项目技术仅适用基于JAVA Spring MVC实现的WEB系统，并且只适用的公司内部开发系统，不适用于纯外包项目。

1.4 读者对象

此文档主要读者对象包括如下：

• 项目经理： 可以据了解系统的各项功能，安排好后续开发实施；
• 技术总监： 可以了解此整合技术方案，对后续公司产品规范提供参考建议；
• 产品经理：可以根据文档了解后续各个公司的用户体系构成，为产品设计提供建议；
• 开发人员： 可以根据此文档 了解系统框架及功能要求，加深系统设计理解，指导具体编码；
• 测试人员： 可以根此文档编写《测试用户》、《用户手册》等，对系统进行功能性测试和非功能性测试；
• 相关负责人： 可以根据此文档了解将要实现的产品和性能，对预期系统形成一致认识。

1.5 相关资料

无

1.6 语汇表

无

2 需求分析

2.1 技术现状

国家平台的几个系统平台，属于公司发展过程中的几代产品，每个产品都随着技术发展和框架深入，都有着些许的变动，所以在实现系统整合的过程中，会有不少的问题需要去解决，摆在我们面前的几个问题：

• 用户如何统一管理;
• 如何封装公共依赖包，使各个系统之间快速集成；
• 各个系统之间如何和认证中心进行交互；
• 使用哪种技术实现用户认证

2.2 用户需求

基于上述每个系统都是独立的用户系统，独立的登录页面，现应上级要求，需要将上述几套系统通过单点登录整合起来，提供统一的认证界面，并且用户基础信息统一管理及分配应用级别权限。避免过于分散的用户体系，不利于后续公司的业务发展。

3 解决方案

为了满足用户需求，在此针对性性提出解决方案。在综合评估了现主流的技术方案，在此提出了基于CAS+自定义认证中心的方案，在后续章节，会对此进行详细的描述。

3.1 设计原则

在此方案设计中，我们遵循如下几个原因：

• 数据一致性： 认证中心的用户信息和授权信息必须保证一致；
• 数据实时性： 每个子系统的数据交换必须满足系统要求；
• 用户友好性： 提供的界面必须操作必须友好，满足正常使用；
• 数据安全性： 用户数据在存储和传输过程中，必须保证安全性；
• 开发简易性： 提供给开发人员的依赖包，必须在简单的配置后，可以直接适配，原有系统无须作出太大改动。

3.2 总体设计方案

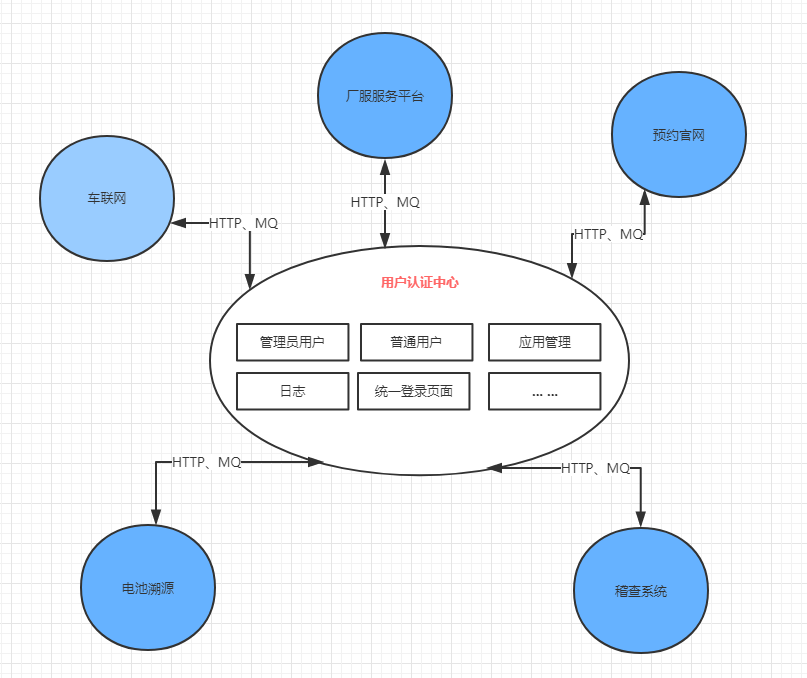

在此章节，将对总体设计方案进行描述分析。根据方案设计，系统整合的系统框架图如下：

3.2.1 功能设计与项目需求对应关系

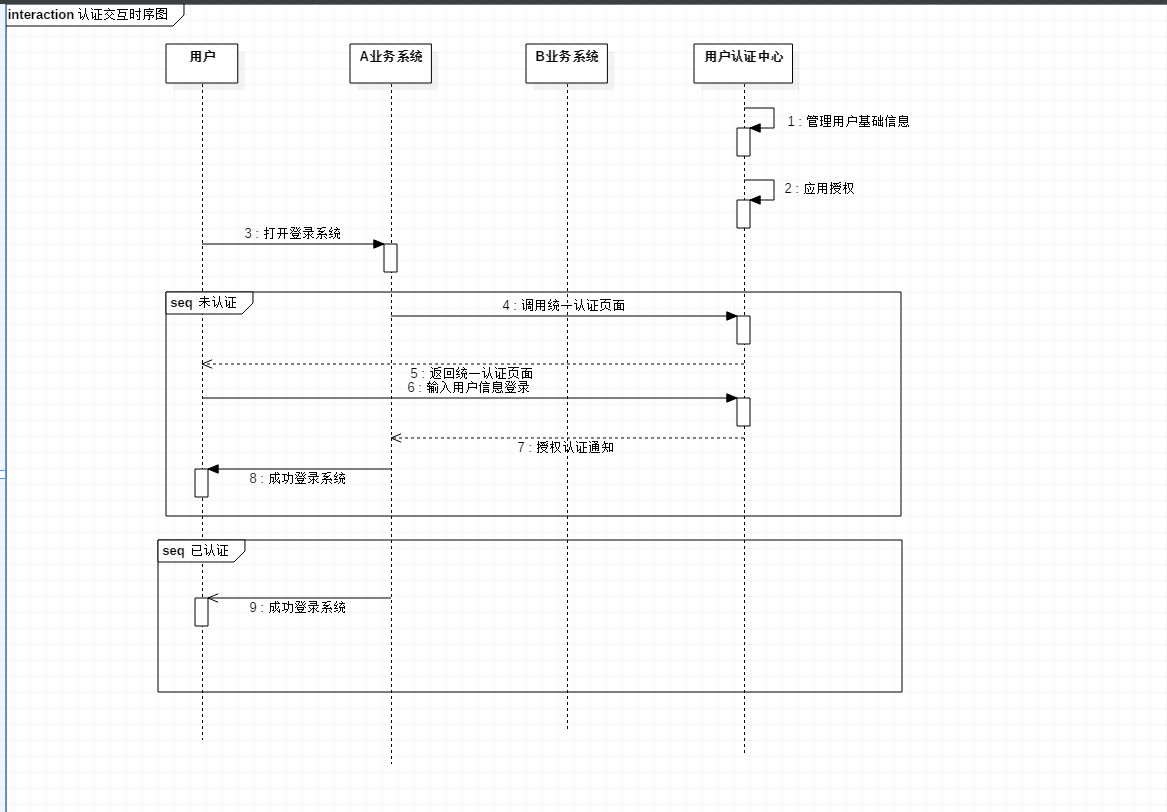

3.2.2 总体功能流程图

3.2.3 数据库设计

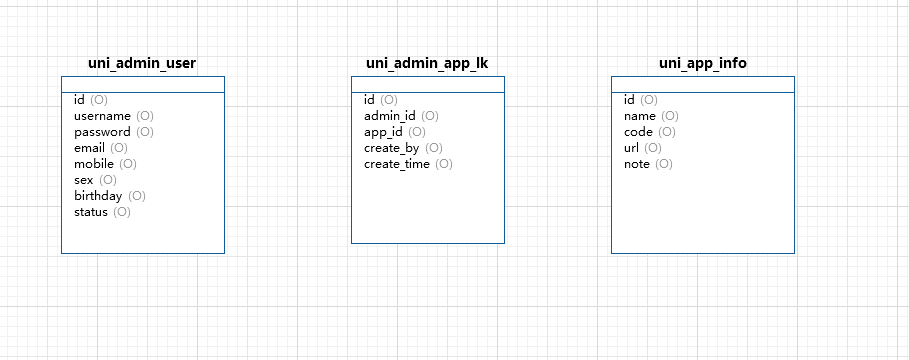

用户认证中心的关键数据库表：

3.2.3.1 管理员用户表

3.2.3.2 应用表

3.2.3.3 管理员应用关联表

3.3 安全方案设计

基于系统安全和用户信息安全保密考虑，我们要从密码强度、数据传输和生物技术着手，将安全等级提高到一个最高等级。

用户登录系统，需要

3.3.1 密码设计

• 强度要求： 长度最少8位，数字、字母、符号必须各至少包含一位。
• 加密规则： 系统存储采用Slat和AES 256进行加密处理。
• 密码有效期： 有效期为1个月，到期后必须要修改密码才能进行登录系统

3.3.2 人脸识别认证

通过Face++提供的人脸识别技术，实现生物技术认证。

3.3.3 加密狗认证

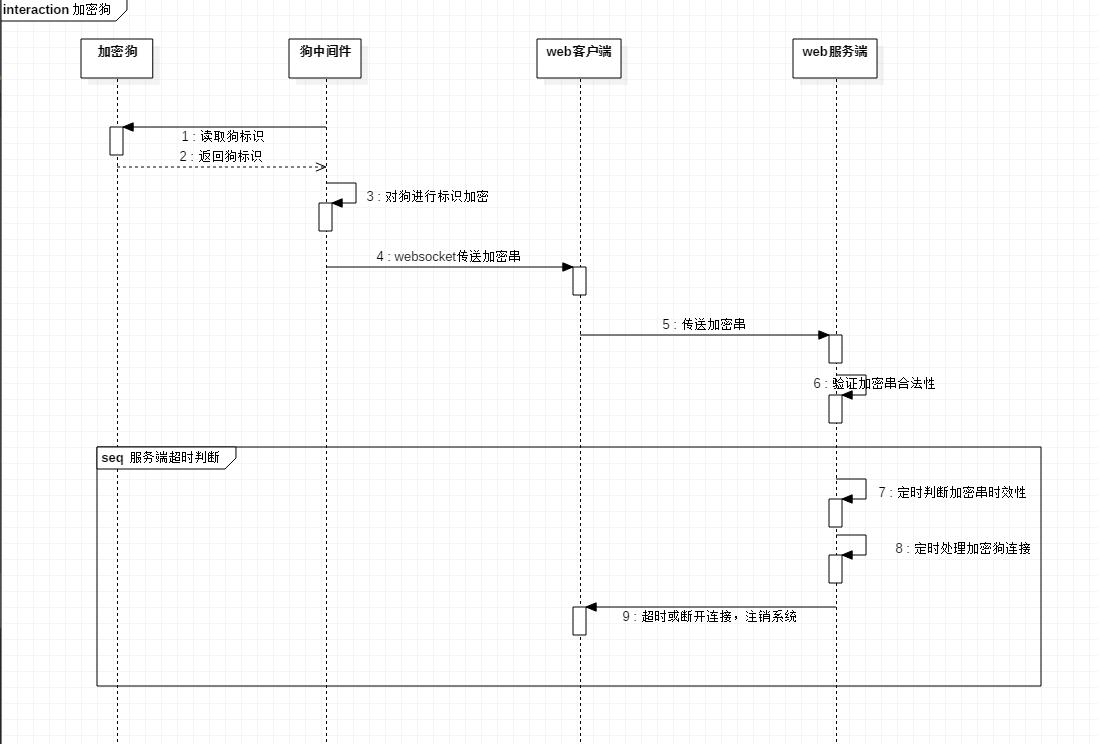

由于我们当前采用的加密狗不支持chrome和firefox浏览器，在折中采用了实现中件间的方案，即采用C#实现一个中间件，通过WebSocket和浏览器进行交互，实现加密狗加密的安全认证。对于加密狗的启用，可以通过配置实现是否启用加密狗。

3.3.4 短信认证

3.4 问题与解决方案

3.4.1 用户如何统一管理

项目将实现一个自定义的用户中心，统一管理用户的基础信息，包括《用户名、姓名、密码、手机号码》等基础信息，用户基础信息变更，将通过MQ统一发布到各个系统节点，实现用户数据的一致性。
另外，用户的应用级别权限，将在用户中心进行统一分配，只有给用户权限，用户才能有权限访问对应的应用系统。

注意，由于之前各个系统用户不一致，后续系统集成，会存在一个问题：同一个用户名，在各个系统的密码不一致，或其他基础信息不一致，到时将采用统一重置，以用户中心的数据为准，对各个系统的数据进行校准。

3.4.2 如何封装公共依赖包

项目将根据系统不同的框架技术，针对性的进行封装，最大程序减少配置项

3.4.3 业务系统与认证中心如何通信交互

业务系统和用户认证中心，将通过MQ进行交互通信。

3.4.4 使用哪种技术实现用户认证

考虑原来系统的技术，决定采用CAS+Shiro进行用户认证。这样可以将影响降到最低。针对车联网系统，在此基础上将作微调，以支持shiro+cas。
