Android ABTest 设计与原理

Android ABTest

0 概念

A/B 测试是为 Web 或 app 界面或流程制作两个（A/B）或多个（A/B/n）版本，在同一时间维度，分别让组成成分相同（相似）的访客群组随机的访问这些版本，收集各群组的用户体验数据和业务数据，最后分析评估出最好版本正式采用。

摘自百度百科

其他有关 A/B 的内容和作用，可以参考 abtest-现状，困境以及解决方案，HubbleData通用A/B测试服务揭秘 等

在 app 开发中，也有很多涉及 A/B 测试的逻辑。既有 UI 界面相关，如购物车去凑单按钮的设计；也有纯逻辑相关，是否支持 httpDNS 等。经过多版本的迭代，我们需要管理 A/B/n 测试各个实例，如部分实例需要废弃，部分实例需要调整默认项（未指定时的默认选项），新加的实例等。

参考 ABTest 全链路，涉及客户端 （实行 A/B/n 逻辑执行和数据采集），后端（A/B/n 数据生成、下发、分析）、前端（A/B/n 测试可视化面板）等，本文仅关注 Android 客户端的 ABTest 框架如何实现，部分 ui 相关的测试数据如何生成。

1. 现有 A/B 测试应用情况及考虑

1.1 AppAdhoc

参考 AppAdhoc Android SDK 的使用，虽然已经提供了 A/B 测试 的数据提供接口，然而还是能发现几个明显问题：

1. 数据使用上，还是需要业务层写大量的 if/else 逻辑
2. 相同的 ABTest 实例，在不同的页面，容易出现重复代码
3. 后期维护容易出错，如部分测试实例需要废弃，需要工程中找出多处逻辑并修改
4. 不支持普通 ui 属性修改和布局修改

// 'model01' 对应网站添加的产品模块名称
boolean flag = AdhocTracker.getFlag("module01", false);
if (flag) {
    btn01.setBackgroundColor(getResources().getColor(android.R.color.black));
    btn01.setTextColor(getResources().getColor(android.R.color.white));
    btn01.setTextSize(getResources().getDimension(R.dimen.textsize_small));
    btn01.setText("实验版本B");
    tv_tracking.setVisibility(View.VISIBLE);
} else {
    btn01.setBackgroundColor(getResources().getColor(android.R.color.white));
    btn01.setTextColor(getResources().getColor(android.R.color.black));
    btn01.setTextSize(getResources().getDimension(R.dimen.textsize));
    btn01.setText("实验版本A");
    tv_tracking.setVisibility(View.GONE);
}

AppAdhoc Android SDK 使用样例

代码样例来源链接

1.2 云眼

参考 云眼 Android，支持线上 UI 属性修改。

其前端编辑界面移植 mixpanel 代码，前端编辑操作较为方便，但也有局限如下：

1. 不支持自定义控件，甚至较为常用的第三方库，如 Fresco 等无法识别
2. 前端界面无法处理 Dialog 和 PopupWindow
3. 不支持动态重布局

1.3 线上动态支持方案考虑

若 app 部分模块已使用 H5 页面，或者使用 RN、weex 等动态化框架实现，则这部分逻辑已经原生支持线上动态支持 ABTest。若 APP 业务模块已经实现了拆分和插件化，则插件模块也支持线上动态 A/B（参考 携程Android App插件化和动态加载实践）。上述 2 种情况，同时支持纯 UI 和普通逻辑的线上动态 A/B 测试，而缺点也十分明显：

1. 针对非动态化页面和宿主包部分代码，无法支持线上动态

   很多 app 集成了动态化框架，然而一般是少量经常变化的页面才会使用 weex 等实现

   H5 页面相比会使用的更加广泛，严选详情页、专题页、会员中心等页面都会使用 H5，而本文更关注的 native 的 A\B 实现。H5 的相关内容可查看 abtest-web在线页面编辑实现-abtest可视化实验，abtest-现状，困境以及解决方案，HubbleData通用A/B测试服务揭秘

2. 现有 app 支持插件化且支持动态下发比较少，而为了 A/B 测试集成插件化就很难想象了

   相比更多 app 支持了业务模块化，但模块化并不支持动态加载

3. 用户更新频繁

   A\B 测试在 app 后期优化阶段，会用的比较频繁，而如果每次都是全量动态脚本代码或是全量插件包下发，流量会有一定消耗，开发者需要考虑增量更新，而增量更新又需要一个增量包的管理平台

除了 H5、动态化和插件化等方案，也有如 Tangram 这种半动态化方案，将 RecycleView 的每个 ViewHolder 看成卡片，通过动态下发 json 数据或自定义格式的 xml 来动态定制卡片的 UI 布局。

recyclerView = (RecyclerView) findViewById(R.id.main_view);
//Step 1: init tangram
TangramBuilder.init(this.getApplicationContext(), new IInnerImageSetter() {
    @Override
    public <IMAGE extends ImageView> void doLoadImageUrl(@NonNull IMAGE view,
            @Nullable String url) {
        Picasso.with(TangramActivity.this.getApplicationContext()).load(url).into(view);
    }
}, ImageView.class);
//Tangram.switchLog(true);
mMainHandler = new Handler(getMainLooper());
//Step 2: register build=in cells and cards
builder = TangramBuilder.newInnerBuilder(this);
//Step 3: register business cells and cards
// recommend to use string type to register component
builder.registerCell("testView", TestView.class);
...
// register component with integer type was not recommend to use
builder.registerCell(1, TestView.class);
builder.registerCell(10, SimpleImgView.class);
...
// 支持自定义的 xml 布局，但需要编码注册好
builder.registerVirtualView("vvtest");
//Step 4: new engine
engine = builder.build();
engine.setVirtualViewTemplate(VVTEST.BIN);
engine.setVirtualViewTemplate(DEBUG.BIN);
...
//Step 6: enable auto load more if your page's data is lazy loaded
engine.enableAutoLoadMore(true);
//Step 7: bind recyclerView to engine
engine.bindView(recyclerView);
...

Tangram 使用 demo 代码来源

查看使用，从 ABTest 角度也可以发现 Tangram 也有较大的局限性：

1. 绑定仅支持 RecyclerView
2. 需要事先在代码中编写如上的 Tangram 初始化代码
3. 能支持的卡片类型初始化的时候预置

2 A/B Test 考虑和框架目标

针对 H5、动态化框架，不能因为 A/B 测试将大部分 Native 页面改成脚本页面；同理，app 也不能因为 A/B 而集成插件化，为此个人认为完全动态的线上 A/B 能力并不现实

排除热更新方案，热更新应该仅用于线上问题修复；
已经使用动态化框架、插件化的 APP，可以顺带支持下线上 A/B 动态能力；

考虑线上相当一部分场景是纯 UI 界面改动的 A/B 测试，如重新布局，部分文案颜色修改等，而这部分场景我们可以通过其他手段来实现线上动态的目标。剩余复杂 UI 场景和业务逻辑场景，可代码写入 app，等线上启用。

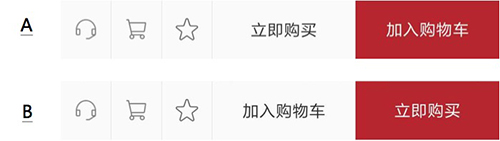

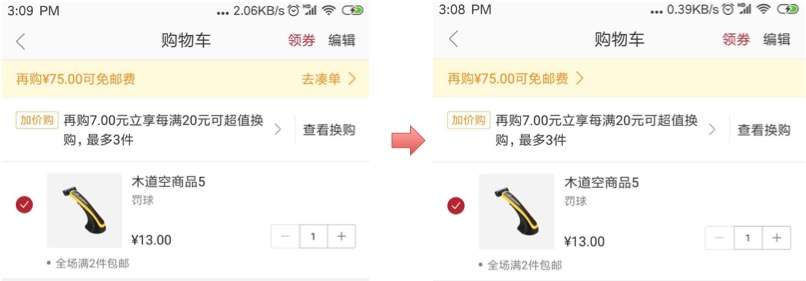

图 2-1 严选第一个版本的 ABTest 实例，协助分析不同 UI 样式下，用户凑单的形式

针对上述情况，我们可以理解为是简单的布局重排逻辑，其中 去凑单 的隐藏，可以通过设置 View 宽度为 0 实现。若按照常规的 ABTest 框架，如 AppAdhoc 等，还是需要等待 APP 版本发布并上线才能支持，若能有一套线上动态布局的方案，就可以在运营产品和分析师提出需求时，立马线上实施得到数据。

2.1 框架目标

我们需要一套框架，解决上述问题，并对业务层开发透明

1. 支持同步后台 A/B 测试 json 数据
2. 提供多种生效策略，支持立即生效、热启动生效和冷启动生效

3. 针对业务逻辑 A/B 测试，提供实例编写规范，避免业务层 if/else 逻辑

   业务层逻辑并不需要自己现在执行的是 A 还是 B

4. 方便 AB 测试实例的统一管理和后期维护

5. 针对普通 UI 属性，支持线上动态实验

6. 提供一定能力的动态布局能力，创建新的布局

   动态布局，可以分为重排版和替换为新布局

3 A/B/n 测试使用规范及实现

3.1 A/B/n 测试使用规范

约定 ABTest 实例的 json 数据格式如下：

//abtest.json
[
    {
        "itemId":"SimpleTest_001",
        "accessory":"",
        "testCase":{
            "caseId":"001",
            "accessory":""
        }
    },
    {
        "itemId":"SimpleTest_002",
        "accessory":"",
        "testCase":{
            "caseId":"000",
            "accessory":""
        }
    }
]

代码样例 3-1；
id 是 SimpleTest_001 和 SimpleTest_002 的测试数据；
itemId 指定具体是哪个 ABTest，caseId 指定 A or B

可以理解相同的 ABTest case，如果在程序逻辑中有多处，那么这些代码应该都是一致的，同时业务层不应该关心当前是否有对应 ABTest 的 json 数据（如果没有走 A/B/n 的默认逻辑，这里假设 "000" 为默认逻辑）。基于此，对应每个 ABTest case 都封装了对应的类

@ABTesterAnno(itemId = "SimpleTest_001", updateType = ABTestUpdateType.IMMEDIATE_UPDATE)
public class OneABTester extends BaseABTester {
    private String name;
    public OneABTester() {
    }
    @Override
    protected void onUpdateConfig() {
    }
    @ABTestInitMethodAnnotation(caseId = "000", defaultInit = true)
    public void initA(@Nullable String accessory, @Nullable ABTestCase testVO) {
        name = "hanmeimei";
    }
    @ABTestInitMethodAnnotation(caseId = "001")
    public void initB(@Nullable String accessory, @Nullable ABTestCase testVO) {
        name = "lilei";
    }
    @ABTestInitMethodAnnotation(caseId = "002")
    public void initC(@Nullable String accessory, @Nullable ABTestCase testVO) {
        name = "lili";
    }
    public String getName() {
        return name;
    }
}

• 注解 ABTesterAnno 指定了 ABTest 的 itemId；

• 注解 ABTesterAnno 指定了 ABTest 的 updateType

  • ABTestUpdateType.IMMEDIATE_UPDATE：json 数据请求更新，主动回调 onUpdateConfig 方法
  • ABTestUpdateType.HOT_UPDATE：json 数据请求更新后，重新创建 ABTester 生效
  • ABTestUpdateType.COLD_UPDATE：json 数据请求更新，需等到下次 app 启动生效

• 注解 ABTestInitMethodAnnotation 指定了对应测试 case 触发时，会被执行初始化的代码

  • 若对应 itemId 数据无或并没有找到匹配的 testId，则执行 defaultInit 指定的初始化方法
  • 若有对应 itemId 和对应 testId 执行匹配的初始化方法
  • initA，initB，initC 并无命名要求
  • 初始化方法中，必须要有一个且仅有一个指定 defaultInit = true

查看 ABTest 实例的 json 数据查看 代码样例 3-1

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);
    List<ABTestItem> testItems = parseJsonFromAsset();
    ABTestConfig.getInstance().init(this.getApplication(), testItems, ABTestFileUtil.readUiCases(this));
    OneABTester test1 = new OneABTester();
    TextView tvName = (TextView) findViewById(R.id.tv_name);
    tvName.setText(test1.getName());
}

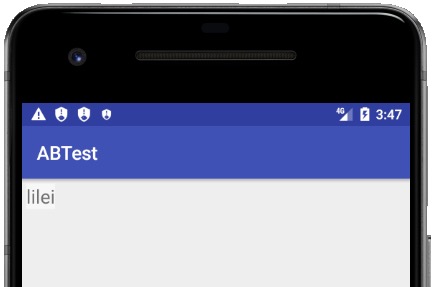

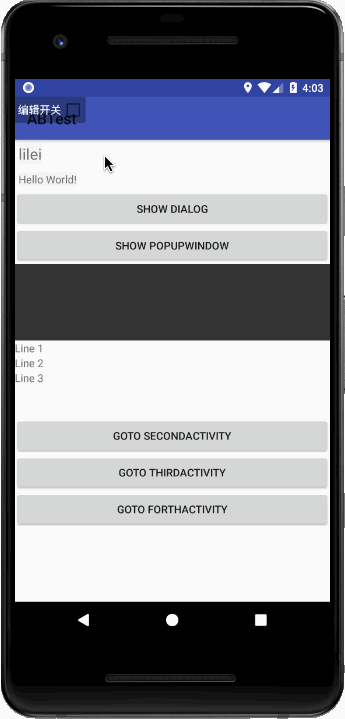

图 3-1 根据 SimpleTest_001 指定的 caseId 001，执行初始化方法 initB，显示 lilei

// ABTest 初始化，设置为 null，未指定任何数据
ABTestConfig.getInstance().init(this.getApplication(), null, ABTestFileUtil.readUiCases(this));
OneABTester test1 = new OneABTester();
TextView tvName = (TextView) findViewById(R.id.tv_name);
tvName.setText(test1.getName());

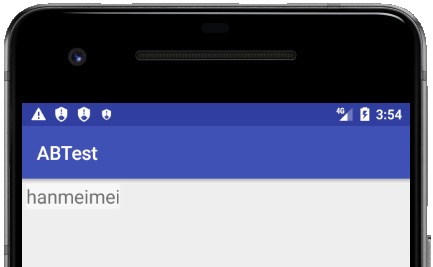

图 3-2 运行结果，结果显示由 defaultInit 指定的 caseId 000，执行初始化方法 initA，显示 hanmeimei

3.2 实现原理

上述逻辑封装较为简单，具体逻辑如下：

1. ABTestConfig 单例初始化后，会记录全部的 ABTestItem，并提供接口使用 itemId 查询的接口。

   // ABTestConfig.java
   public void init(Application app,
                    List<ABTestItem> normalCases,
                    List<ABTestUICase> uiCases) {
       if (normalCases == null) {
           normalCases = new LinkedList<>();
       }
       ...
       mABTestConfigModel.abtestConfig = normalCases;
       ...
       notifyAllTesters();
   }
   ...
   public ABTestItem getNormalCase(String itemId, ABTestUpdateType updateType) {
       // 1. 如果是立即更新或热启动更新，则从 mABTestConfigModel.abtestLasestNorCases 尝试获取 itemId 匹配的值，并返回
       // 2. 尝试从 mABTestConfigModel.abtestNorCases 获取 itemId 匹配的值，并返回
       // 3. 若找不到，返回 null
   }

2. ABTest 实例创建的时候，在构造函数中会根据注解的值去查询配置数据，查询并设置初始化方法和有效的 ABTest 数据实例。

   public abstract class BaseABTester {
       protected ABTestItem mTestCase;
       protected String mItemId;
       private ABTestCase mValidTestVO;
       private Method mInitABMethod;
       public BaseABTester() {
           ABTesterAnno anno = getClass().getAnnotation(ABTesterAnno.class);
           if (anno != null) {
               mItemId = anno.itemId();
               mTestCase = ABTestConfig.getInstance().getNormalCase(mItemId);
               chooseInitMethod(getTestCase());
               // 记录全部的 ABTest 实例，用于后期数据更新通知
               ABTestConfig.getInstance().mABTesterRefs.add(new ObjWeakRef<>(this));
           }
       }
       private void chooseInitMethod(ABTestCase testCase) {
           // 寻找含有 ABTestInitMethodAnnotation 注解的初始化方法
           // 1. 根据 caseId 找到对应方法，设置 mInitABMethod 和 mValidTestVO
           // 2. 找不到对应方法，根据 defaultInit 找到默认初始化方法，设置 mInitABMethod（mValidTestVO 为null）
       }
       ...
   }

3. ABTest 实例执行选择的初始化方法

   protected void initAB() {
       if (!mIsInited) {
           mIsInited = true;
           ABTestCase testVO = getValidTest();
           if (mInitABMethod != null) {
               invokeMethod(mInitABMethod, testVO);
           }
       }
   }

   通过反射运行初始化方法，然而由于初始化方法是子类的中定义，为此不能在基类的构造函数中执行，只能在子类构造函数的执行的最后执行。

   @ABTesterAnno(itemId = "SimpleTest_001")
   public class OneABTester extends BaseABTester {
       ...
       public OneABTester() {
           initAB();
       }
       ...
   }

   而通过编码规范要求各个 ABTest 实例的构造函数最后写 initAB()，个人感觉比较机械，而且容易被业务开发遗漏。这里通过 aspectJ 在业务层的全部的 ABTest 实例子类的构造函数的最后插入 initAB() 执行初始化方法

   @Aspect
   public class AspectABTester {
       @After("execution(com.netease.lib.abtest.BaseABTester+.new(..)) && !within(com.netease.lib.abtest.BaseABTester)")
       public void afterMethodExecution(JoinPoint joinPoint) {
           ...
           ((BaseABTester) joinPoint.getTarget()).initAB();
       }
   }

3.3 小结

以上讲述了普通 ABTest 实例的编码使用和原理，对于上层业务层完成以下目的：

1. 使用注解标记 ABTest 的 itemId 和 caseId，代码逻辑更加清晰
2. 支持立即更新、热启动更新、冷启动更新
3. 隐藏了 ABTest 的原始数据解析和使用
4. 避免了业务开发使用 if/else 执行对应的 A/B/n 逻辑流程，
5. 将全部和 ABTest 相关的业务代码封装到实例子类当中，方便 ABTest 对象管理，避免业务层多处使用相同 ABTest 产生的重复代码

4 如何定位控件 - ViewID

在讲述如何线上动态修改控件属性，修改替换 UI 布局等之前，首先需要处理的是如何定位目标控件。为此，需要为界面上的每一个控件分配一个唯一的 ViewID。这里同埋点方案的 ViewId 概念基本一致，需要具备唯一性和一致性，但也有差异。埋点方案中需要准确区分每一个 View，比如 ListView，RecyclerView 的相同 type 的 item view，必须认为是不一样的，甚至相同 item view 实例由于复用而导致的 position 不一致，ViewID 也必须要是不一致的。而这里的场景是为了 ABTest，如果列表中只有一个 item view 发生布局变化意义并不大。为此认为同一个 ListView 或 RecyclerView 中相同 type 的 item view 都是一致的，需要计算出相同的 ViewID。

在埋点方案中也有类似的 ViewID 概念，此 ViewID 需要具备唯一性和和一致性。唯一性是指每个 View 的 ViewID 都是唯一的，不会与其他的 View 的 ViewID 发生重复。一致性是指 APP 运行过程中，多次进入相同界面，或者界面发生变化，View 的 ViewID 都不会发生变化。

4.1 现有方案

首先排除 View.getId()，因为布局文件中未指定 id 和动态代码 new 出来的 View 都是 NO_ID，而即便是布局文件中指定了 id 的 view，在不同版本编译产生的 id 也可能不一致。

参考无埋点技术，ViewID 主流的技术方案有 XPath 和 TouchTarget。

4.1.1 XPath

XPath 方法较为主流，如 mixpanel、百分点埋点、网易乐得埋点、网易HubbleData。基本原理是根据当前 view 到 rootView（android.R.id.content）的路径，并结合当前界面的 Activity，Fragment，view tag，view id 等，最终生成一个字符串表示当前 View 的 ViewID。

上述各家方案，会有细节差异，但 view tree 逻辑基本思路一致

简单示例如下：

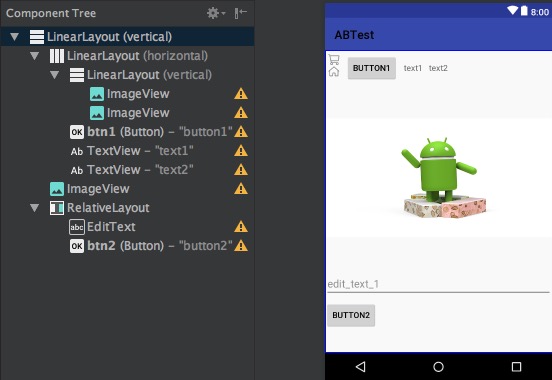

图 4-1-1

针对以上布局，其 view tree 如下：

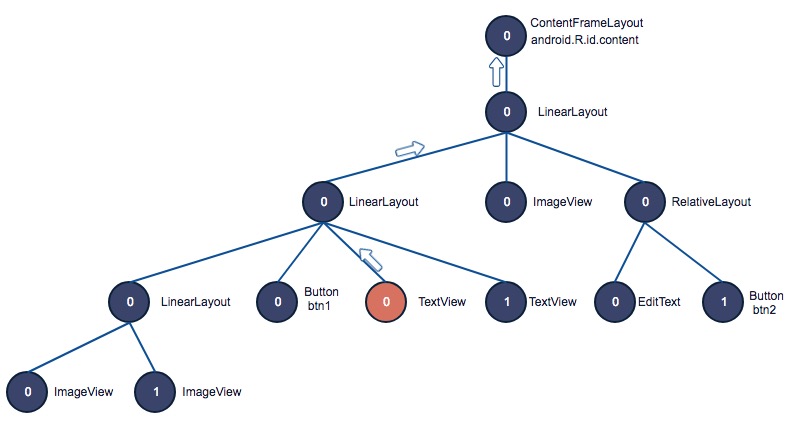

图 4-1-2 view tree

若要计算第 4 层第 3 个节点的 TextView 的 ViewID，可以根据当前节点到根节点的路径，结合当前 Activity、Fragment 等额外信息来表示。

XPath 方法在页面动态变化较多的场景，如 View 动态插入、删除等情况，就不太容易能保证唯一性和一致性。为此各家埋点方案也做了很多的优化方案，比较常见的一种优化是：相同层级 view 的 index 计算修改为根据同类型控件 index 计算。

如上图，当 id 为 btn1 的 Button 被移除会导致后面的全部控件的 view path 发生变化，这些控件的 ViewID 一致性就无法保证，甚至节点 3 的 TextView index 变成 2，ViewID 的唯一性也无法保证了

图 4-1-3

若相同层级根据同类型 view 之间的 index 标记，则可以避免这种情况:

图 4-1-4 此时如果 btn1 被移除了，后面的 TextView ViewID 并不会受影响。

其他如何计算 ViewPager、ListView、RecyclerView 里的 ItemView 的 ViewID，以及 Fragment 中的控件 ViewID 等，如何保证一致性和唯一性的优化方案，参考以下文章，这里不在重复描述

1. SDK无埋点技术在百分点的探索和实践
2. Android无埋点数据收集SDK关键技术解析
3. 网易HubbleData之Android无埋点实践

4.1.2 利用 TouchTarget 计算 ViewID

该方案参考 得到Android团队无埋点方案

由于无埋点基本上解决的是线上控件点击的埋点事件收集，所以作者从 View 点击发生时的运行时信息入手，通过在 Activity 的 window 上调用 window.setCallback() 接管窗口的事件派发，在 dispatchTouchEvent 函数中处理 up 事件，通过 ViewGroup TouchTarget 链表找到当前交互的目标控件，最后通过 Activity 类名 + 控件所在的 layout 文件名 + 控件 id 对应的资源名来确定目标控件的唯一标识。

其中 layout 文件的根 View id 和控件所在的 layout 文件名一致，子 View 的 id 名不能和根 View id 一样，同时各个 View 之间的 View id 均不能一致。除此之外还有其他规则。具体规则的保证，作者提供了 自定义 Lint 检查工具

4.2 方案选择与实现优化

根据当前目标，线上动态修改目标 View 的属性，为此必须在 Activity 界面展示给用户看之前就找到目标 View 并修改属性，为此 TouchTarget 计算 ViewID 方案并不可行，不能等到用户点击才计算 ViewID。XPath 方案基本符合当前场景，但也存在部分不符合场景和缺陷的地方：

1. ViewTree 动态变化的场景适应力有限
2. ListView、RecyclerView 等 ItemView 不能以 position 区分，而是以 type 区分

4.2.1 ViewTree 动静分离适配动态变化

见图 4-1-4，已有的 XPath 方法能较好的处理 btn1 被移除的情况，而 btn1 的下一个节点（红色 TextView）被移除，则还是会导致下一个 TextView 的 ViewID 一致性失效，同时 ViewID 变成被移除 TextView 的 ViewID，则唯一性也失效了。
考虑到 app 中显示的 UI 界面基本以 xml 生成，而 java 代码代码动态生成的场景较少（从规范上，也不推荐）。为此，重新查看图 4-1，可以发现当前布局全部由 layout xml 布局决定，为此 ViewTree 中的每个节点（除了根节点 android.R.id.content）的 ViewID 可以由 layout xml 的 ViewTree 结构唯一决定，不管是在 ViewTree 中插入节点还是删除节点，ViewTree 中保留节点 的 ViewID 还是应该按照 layout xml 的 ViewTree 计算，而不应该按照新的动态场景树计算，所以原有节点 ViewID 均不受影响，而新插入的节点还是按照 XPath 原有的方式计算 ViewID。

根据以上考虑，我们需要将 ViewTree 的全局节点做分类。这里引入新的概念：

1. 静态布局：利用 layout xml 生成的 ViewTree
2. 动态布局：利用 java 代码生成的 ViewTree，或者在已有 ViewTree 上进行删除、插入操作
3. 静态布局节点：静态布局的子节点，不含根节点（根节点最终要动态加入 android.R.id.content 或其他布局）

4. 动态布局的节点：包括 java 代码动态 new 出来的 view 和静态布局的根节点

   动态布局节点的 index 计算，需要根据兄弟动态节点计算（隔离静态布局和动态布局之间的干扰），另外计算的是相同类型节点的索引

5. 全局 XPath：当前节点在整个页面布局 ViewTree 上的 XPath 值，经过 sha256 加密就是最终的 ViewID 值

6. 局部静态 XPath：当前节点由 layout xml 生成，当前节点到 layout 根节点的 XPath 值

   • 根节点会有标记，标识当前节点是根节点；
   • 全部局部节点都有标记是哪个 layout 布局的节点；
   • 叶子节点或子树被动态移除，被移除的全部节点 layout 布局的标记需要清除，之后若加入场景树，全部节点都认为是动态布局；
   • 子节点 index 根据在父节点的位置决定，不用按照相同类型的节点来算节点

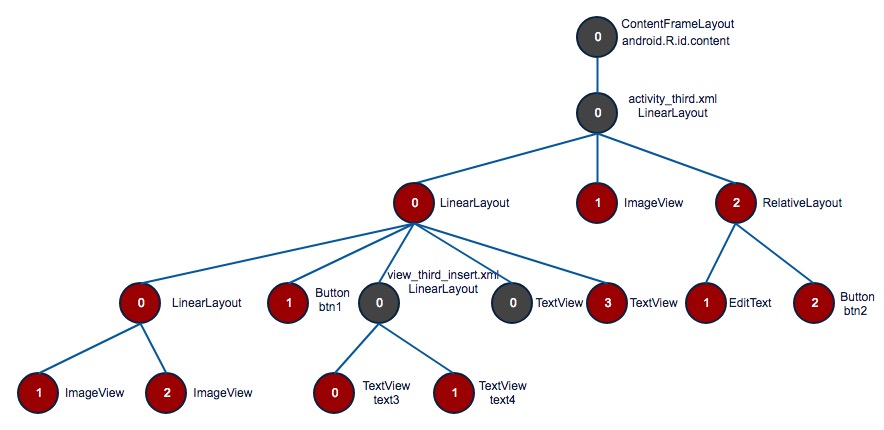

继续针对 图 4-1-2，我们删除橘红色节点 TextView，并在当前位置插入另一个布局 view_third_insert.xml 和一个 TextView，则当前 ViewTree 如下图所示：

<!-- view_third_insert.xml -->
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="horizontal">
    <TextView
        android:id="@+id/text3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_margin="5dp"
        android:text="text3"/>
    <TextView
        android:id="@+id/text4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_margin="5dp"
        android:text="text4"/>
</LinearLayout>

图 4-2-1 新的布局

图 4-2-2 静态布局和动态布局区分后的 ViewTree；
黑色节点为动态布局节点，红色节点为静态布局节点

按照优化后的 XPath 计算，我们把静态布局和动态布局做了区分，白色是根节点，蓝黑色的全部节点是由 activity_third.xml 生成，亮蓝色的全部节点由 view_third_insert.xml 生成，绿色节点由 java 代码动态生成。此时我们可以发现第 4 层的第 5 个节点（index 为 1 的 TextView）的 XPath 计算并不受影响，索引依然为 3，根据它最初在静态布局中的索引，而不是因为前面动态加入的绿色 TextView 节点计算得到。动态加入的绿色节点，不管是在下一个 TextView 的前面还是后面，它的 index 均为 0，隔离了静态布局和动态布局之间的相互影响

优化后的 XPath 计算结果：

1. index 3 的 TextView（图 4-2-1 数字 3 的蓝黑色节点）

   XPath：[{"className":"ContentFrameLayout","environment":"com.netease.demo.abtest.third.ThirdActivity","idName":"content","index":0},{"className":"LinearLayout","index":0,"resName":"activity_third"},{"className":"LinearLayout","index":0,"resName":"activity_third"},{"className":"android.support.v7.widget.AppCompatTextView","index":3,"resName":"activity_third"}]
   ViewID：30802f2fa775198da5b6d5e59d098a5f8adc47a744ba5f0bc6e1dcbc417e42be

   其中节点的局部静态 XPath 为：

   [{"className":"LinearLayout","index":0,"resName":"activity_third"},{"className":"LinearLayout","index":0,"resName":"activity_third"},{"className":"android.support.v7.widget.AppCompatTextView","index":3,"resName":"activity_third"}]

   根节点所在的动态布局 XPath 为：

   [{"className":"ContentFrameLayout","environment":"com.netease.demo.abtest.third.ThirdActivity","idName":"content","index":0},{"className":"LinearLayout","index":0,"resName":"activity_third"}]

2. 绿色节点 TextView

   XPath：[{"className":"ContentFrameLayout","environment":"com.netease.demo.abtest.third.ThirdActivity","idName":"content","index":0},{"className":"LinearLayout","index":0,"resName":"activity_third"},{"className":"LinearLayout","index":0,"resName":"activity_third"},{"className":"TextView","index":0}]
   ViewID：6ec1e6ee512db7c031ed0a638a2320496da5e9ae84e092eaa19fe8e297b0f830

3. R.id.text3 的 TextView（图 4-2-1，数字为 0 亮蓝色节点）

   XPath：[{"className":"ContentFrameLayout","environment":"com.netease.demo.abtest.third.ThirdActivity","idName":"content","index":0},{"className":"LinearLayout","index":0,"resName":"activity_third"},{"className":"LinearLayout","index":0,"resName":"activity_third"},{"className":"LinearLayout","index":0,"resName":"view_third_insert"},{"className":"AppCompatTextView","index":0,"resName":"view_third_insert"}]
   ViewID：b184ec2565fff410af9ffad5a5cd6ace1773b4899f07970eaf499d9b675ff462

4.2.2 局部静态 XPath 计算

以上动静 XPath 分离的方案，关键是如何计算局部静态 XPath。我们必须在布局 xml inflate 后就针对当前局部布局计算并保存。查看我们的 Activity 的常规写法：

public class ThirdActivity extends AppCompatActivity {
    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_third);
        ...
    }
    ...
}

可以看到 super.onCreate(...) 在 setContentView(...) 前面。其中，super.onCreate(...) 里面会调用 ActivityLifecycleCallbacks.onActivityCreated(...)，而 setContentView(...) 里面会调用 LayoutInflator.inflate(...)

为此我们可以在 ActivityLifecycleCallbacks.onActivityCreated(...) 替换 LayoutInflator

private void replaceActivityLayoutInflater(Activity activity) {
    LayoutInflater inflater0 = (LayoutInflater) activity.getSystemService(Context.LAYOUT_INFLATER_SERVICE);
    if (!(inflater0 instanceof ABTestProxyLayoutInflater)) {
        LayoutInflater proxyInflater = new ABTestProxyLayoutInflater(inflater0);
        RefInvoker.setFieldObject(activity, ContextThemeWrapper.class, "mInflater", proxyInflater);
    }
    Window window = activity.getWindow();
    LayoutInflater inflater1 = activity.getWindow().getLayoutInflater();
    if (!(inflater1 instanceof ABTestProxyLayoutInflater)) {
        LayoutInflater proxyInflater = new ABTestProxyLayoutInflater(inflater1);
        if (RefInvoker.isInstanceOf(window, "com.android.internal.policy.PhoneWindow")) {
            RefInvoker.setFieldObject(window, "com.android.internal.policy.PhoneWindow", "mLayoutInflater", proxyInflater);
        } else if (RefInvoker.isInstanceOf(window, "com.android.internal.policy.impl.PhoneWindow")) {
            RefInvoker.setFieldObject(window, "com.android.internal.policy.impl.PhoneWindow", "mLayoutInflater", proxyInflater);
        }
    }
}

正常 LayoutInflator.from(Context), setContentView(...) 使用的是 inflater0

正常 Dialog，PopupWindow 使用的是 inflater1

替换之后我们就可以在 LayoutInflator.inflate 方法中计算局部静态 XPath 了

@Override
public View inflate(int resource, ViewGroup root) {
    View result = mInflater.inflate(resource, root);
    View created = (root != null && root.getChildCount() > 0) ?
            root.getChildAt(root.getChildCount() - 1) :
            result;
    ViewPathUtil.setXmlLayoutLocalPathTag(getContext(), created, resource);
    onInflate(created);
    return result;
}

4.2.3 ListView，RecyclerView，Spinner 等特殊控件处理

针对 ListView，RecyclerView 等控件，期望同一个配置能使相同 type 的 ItemView 都生效，为此相同 type 的 ItemView 的 ViewID 都要一致。为此，这里不能使用 position 作为 XPath 中的一个变量，而是应该使用 type。

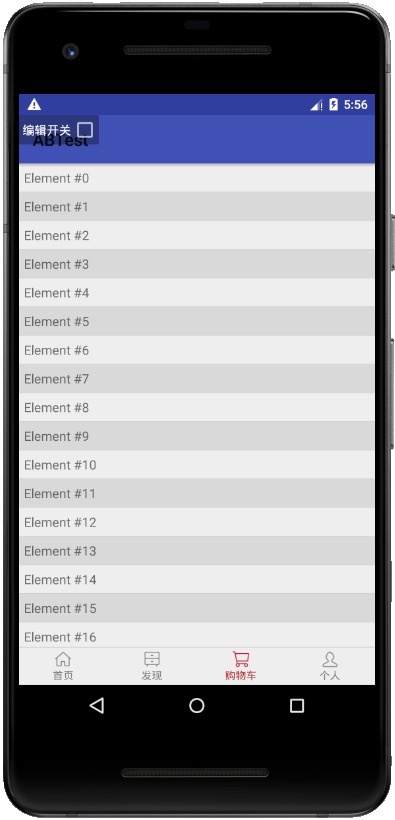

图 4-2-2 ListView 测试界面。白底 ItemView type 为 0，灰底 ItemView type 为 1。

因为 RecyclerView、Spinner 和 ListView 计算 XPath 完全类似，所以这里仅仅讲述 ListView。

其中每个 item view 的布局文件为：

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <TextView
        android:id="@+id/text_view"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:padding="6dp"
        android:textSize="15dp"/>
</FrameLayout>

白底 ItemView 里面的 TextView 的 ViewID 结果如下

XPath：[{"className":"ContentFrameLayout","environment":"com.netease.demo.abtest.second.SecondActivity","idName":"content","index":0},{"className":"LinearLayout","idName":"real_main_view","index":0,"resName":"activity_second"},{"className":"FrameLayout","index":0,"resName":"activity_second"},{"className":"FrameLayout","environment":"com.netease.demo.abtest.second.ShoppingCartFragment","index":0},{"className":"ListView","idName":"listview","index":0},{"className":"FrameLayout","resName":"item_list_1","type":0},{"className":"AppCompatTextView","index":0,"resName":"item_list_1"}]
ViewID：e991bec2797470ed5eaaf25973c6538f266c0f53cc622c1e2c88aea3fa8301dd

其中 ItemView 根节点的 ViewPathElement 如下。由于没有 position 信息，所以全部白底 ItemView 里面的 TextView 的 ViewID 全部一致

{"className":"FrameLayout","resName":"item_list_1","type":0}

4.2.4 ViewPager 控件处理

ViewPager 较为特殊，虽然控件中需要区分 child view 是否有 DecorView 注解。decor 类型的 child 不是 ItemView，不参与复用；其他 child 是 ItemView，参与复用。ItemView 这里需要在 ViewPager 每次滑动的时候，更新复用的 ItemView 的 position。

// ViewPager.java
private static boolean isDecorView(@NonNull View view) {
    Class<?> clazz = view.getClass();
    return clazz.getAnnotation(DecorView.class) != null;
}

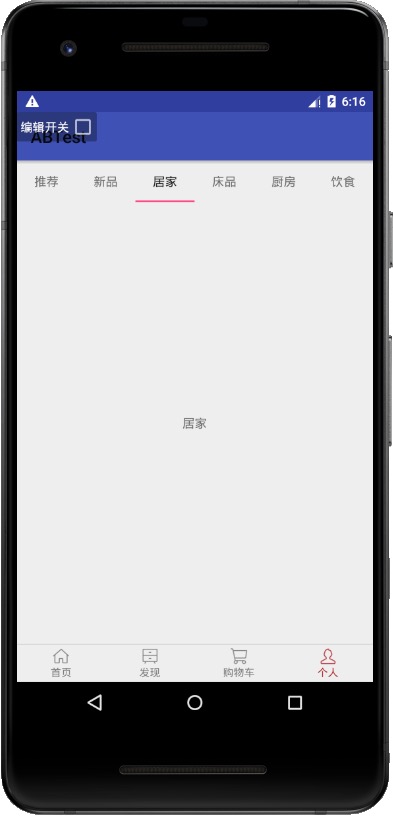

图 4-2-2 ViewPager 测试界面

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <android.support.v4.view.ViewPager
        android:id="@+id/vp_viewpager"
        android:layout_width="match_parent"
        android:layout_height="match_parent">
        <android.support.design.widget.TabLayout
            android:id="@+id/tab_layout"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            app:tabMode="fixed"
            app:tabGravity="fill">
        </android.support.design.widget.TabLayout>
    </android.support.v4.view.ViewPager>
</RelativeLayout>

ItemView 里的 居家 TextView ViewID 计算：

XPath：[{"className":"ContentFrameLayout","environment":"com.netease.demo.abtest.second.SecondActivity","idName":"content","index":0},{"className":"LinearLayout","idName":"real_main_view","index":0,"resName":"activity_second"},{"className":"FrameLayout","index":0,"resName":"activity_second"},{"className":"RelativeLayout","environment":"com.netease.demo.abtest.second.UserPageFragment","index":0},{"className":"ViewPager","idName":"vp_viewpager","index":0},{"className":"FrameLayout","pageIndex":2},{"className":"AppCompatTextView","idName":"text_view","index":0}]
ViewID：c8cbb5dfa8d384c68339f09653a8ac7927581c21cfd539f987e0c7670cd5d3f0

TabLayout 里面的 居家 TextView ViewID 计算：

XPath：[{"className":"ContentFrameLayout","environment":"com.netease.demo.abtest.second.SecondActivity","idName":"content","index":0},{"className":"LinearLayout","idName":"real_main_view","index":0,"resName":"activity_second"},{"className":"FrameLayout","index":0,"resName":"activity_second"},{"className":"RelativeLayout","environment":"com.netease.demo.abtest.second.UserPageFragment","index":0},{"className":"ViewPager","idName":"vp_viewpager","index":0},{"className":"android.support.design.widget.TabLayout","idName":"tab_layout","index":0},{"className":"android.support.design.widget.TabLayout$SlidingTabStrip","index":0},{"className":"android.support.design.widget.TabLayout$TabView","index":2},{"className":"AppCompatTextView","index":0}]
ViewID：b4f1b770e3dd2895ddb343856737eced4813b3bba713ffec9de164f22ceca038

5 控件属性动态修改

控件属性，是指 View 的背景颜色，透明度、是否显示等，TextView 的文本内容、文本颜色等属性。为了支持线上控件属性的动态修改，我们需要解决一下问题：

1. 如何定位控件？

   参考前面 4 讲述的 ViewID 计算

2. 如何定义下发的配置数据？

3. 如何将配置数据应用到控件上？
4. 如何生成 ABTest 配置数据，如何检查效果？
5. 如何处理业务层的自定义控件属性

5.1 配置数据格式定义

这里定义配置文件的格式如下：

[
  {
    "uiProps": [
      {
        "floatValue": 0.5,
        "intValue": 0,
        "name": "alpha"
      },
      {
        "floatValue": 0.0,
        "intValue": -1979711233,
        "name": "textColor"
      },
      {
        "floatValue": 0.0,
        "intValue": 0,
        "name": "textSize",
        "value": "40.0px"
      }
    ],
    "viewID": "22b721d900197856706fc68083c4c3deba5e31a0d8e44438a96eb6473bbc9e0a"
  },
  ...
]

代码 5-2-1

viewID 指定线上的目标控件（这里不需要指定控件类型，因为同一个 viewID 不可能指向多个不同的 view）。uiProps 指定具体的属性数据。如 alpha 指定 View 的 alpha 属性，floatValue 指定新的 alpha 值；textColor 指定 TextView 的文本颜色，intValue 指定颜色值为 #8A0000FF；textSize 指定 TextView 的字体大小，value 指定新的字体大小为 40.0px。

5.2 配置数据使用

目标控件必须在 UI 界面被用户看到之前设置相关属性，为此这里有几个时间点能应用：

1. ActivityLifecycleCallbacks.onActivityCreated(Activity activity, Bundle savedInstanceState)

2. LayoutInflater.inflate(@LayoutRes int resource, @Nullable ViewGroup root)

3. onViewAttachedToWindow(View v)

   未添加至 Activity 的控件可以做监听设置，在 onViewAttachedToWindow 中触发

根据 4.1 的配置数据，界面生效前后如下所示：

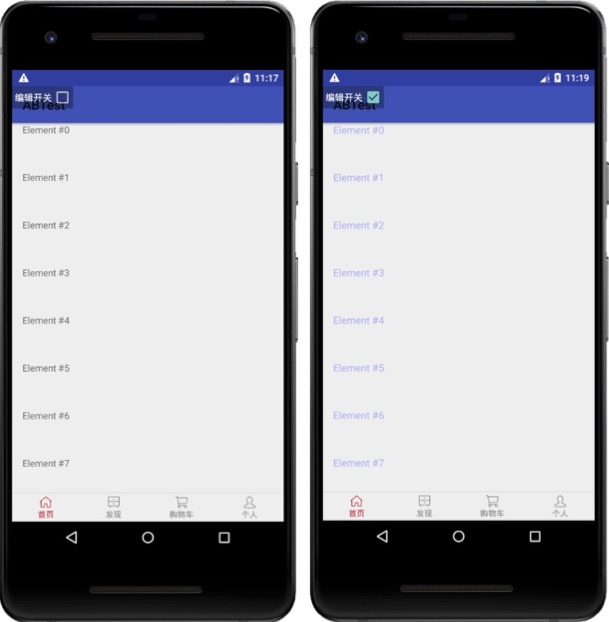

图 5-2-1 RecyclerView 的 ItemView 中的 TextView 的属性修改。这里全部的 type 均为 0

其他实例：

配置数据：

{
    "uiProps": [
      {
        "floatValue": 0.0,
        "intValue": -16777216,
        "name": "textColor"
      },
      {
        "floatValue": 0.0,
        "intValue": 0,
        "name": "text",
        "value": "exit"
      }
    ],
    "viewID": "0d46ac5d749c137cb2ab0b65dad0248e09fd745ac24fa31d7dae5d837bac3cec"
}

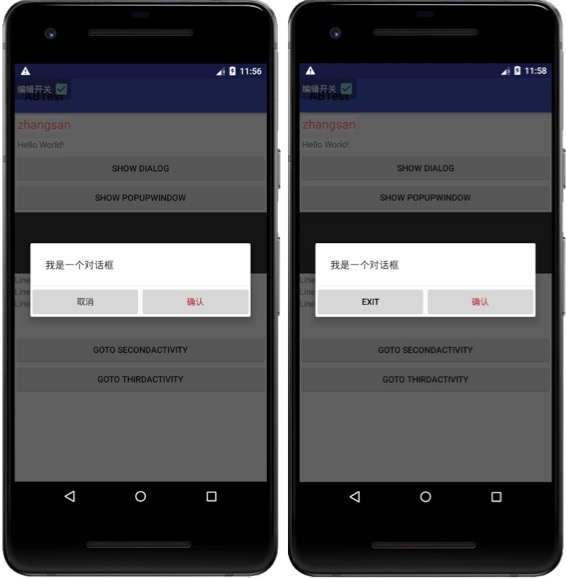

图 5-2-2

5.3 配置数据生成

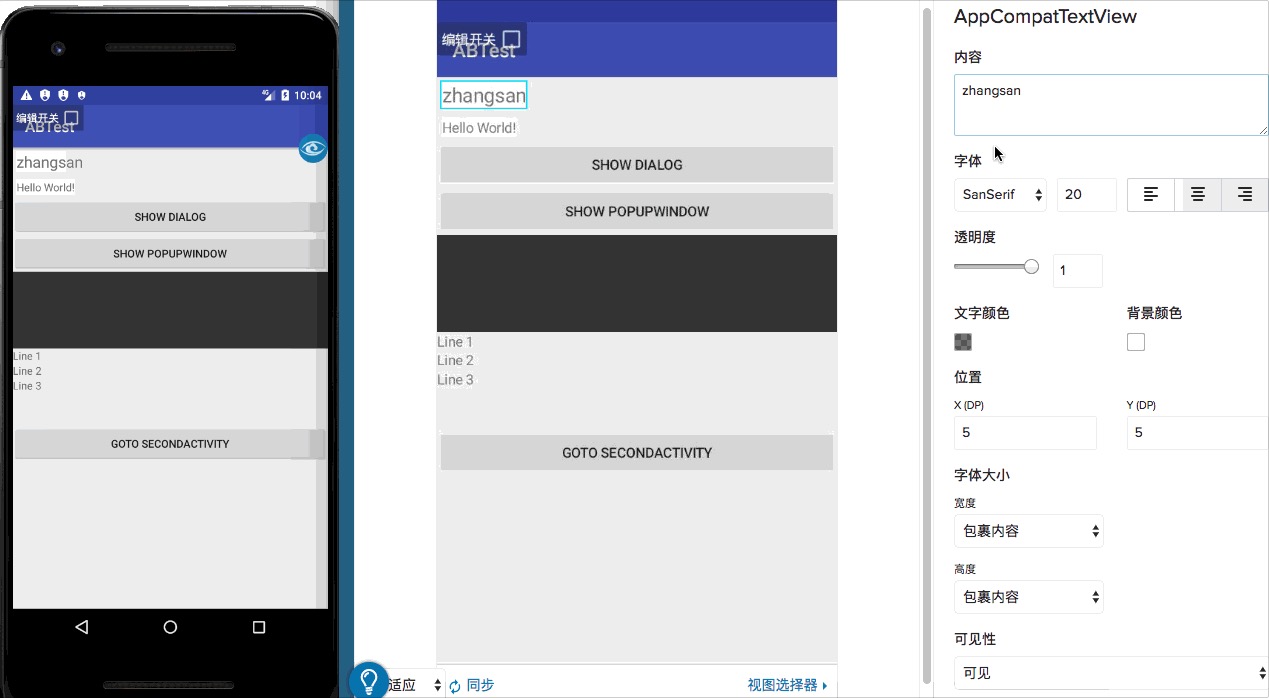

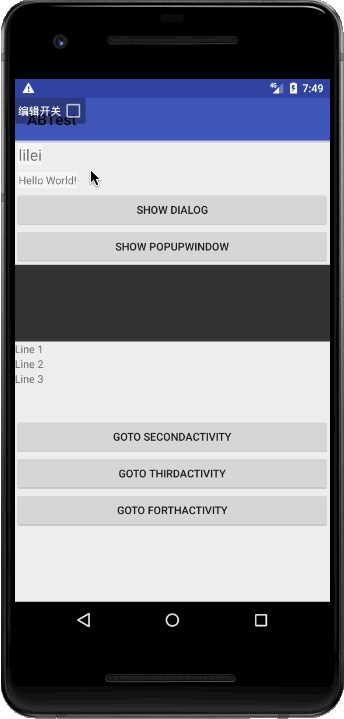

查看 代码 5-2-1 的配置信息，不可能让开发人肉去填写，为此提供了一个可视化的工具

[
  {
    "uiProps": [
      {
        "floatValue": 0.0,
        "intValue": 0,
        "name": "imageSrc",
        "value": "com.netease.demo.abtest/mipmap/android_n_lg"
      }
    ],
    "viewID": "267685e5d7299dca525cc7a09b801d59def9c6eb02ef12dacd1f674e4b8e3d0a"
  },
  {
    "uiProps": [
      {
        "floatValue": 0.0,
        "intValue": -1979711233,
        "name": "textColor"
      },
      {
        "floatValue": 0.0,
        "intValue": 0,
        "name": "text",
        "value": "Hello World Netease!!!"
      },
      {
        "floatValue": 0.0,
        "intValue": 0,
        "name": "textSize",
        "value": "50.0px"
      }
    ],
    "viewID": "f22bc639075f3e7c0f7cbd4be1201716ae73ecec058cb2e9734df51569129400"
  },
  {
    "uiProps": [
      {
        "floatValue": 0.0,
        "intValue": 0,
        "name": "text",
        "value": "Exit"
      }
    ],
    "viewID": "0d46ac5d749c137cb2ab0b65dad0248e09fd745ac24fa31d7dae5d837bac3cec"
  }
]

5.4 业务层自定义属性支持

SDK 层面仅能针对系统常见的控件属性提供设置和编辑功能，如针对 View 的 background、alpha，针对 TextView 的 text、textColor、textSize，针对 ImageView 等的 src 属性等。而各个业务 app 都会集成相关的第三方组件或自定义控件，SDK 预置的属性永远可能不满足业务方的全部需求。为此就必须支持业务方自定义设置属性和编辑属性。

5.4.1 设置属性自定义

ABTest UI 属性配置数据下发，json 数据如何分配到各个设置类上，这里通过 IPropSetter 的实现类实现。为支持自定义的属性，业务开发实现 IPropSetter 的自定义类。

for (UIProp prop : uiCase.getUiProps()) {
    IPropSetter setter = sUIPropFactory.getPropSetter(prop.name);
    if (setter != null) {
        setter.apply(v, prop);
    }
}

通过 IPropSetter.apply 方法设置对应属性

public interface IPropSetter {
    /**
     * Use to apply view with new TypedValue
     * @param view
     * @param prop
     * @return success or not
     */
    boolean apply(View view, UIProp prop);
    /**
     * @return prop name
     */
    String name();
}

IPropSetter 接口。name() 返回属性名，apply(View, UIProp) 设置属性

另外提供了注解 UIPropSetterAnno，支持编译期将业务层自定义 IPropSetter 实现类加入 sUIPropFactory.

@Target(ElementType.TYPE)
@Retention(RetentionPolicy.RUNTIME)
public @interface UIPropSetterAnno {
}

5.4.2 编辑属性自定义

为支持可视化生成 json 数据，需要编辑 UI 需要支持自定义属性。同样提供了基类 EditPropView

package com.netease.tools.abtestuicreator.view.prop;
...
public class EditPropView<T> extends FrameLayout implements TextWatcher {
    ...
    protected void onRestoreValue(View v) {
    }
    protected void onUpdateView(View v, Editable value) {
    }
    protected void onBindView(View v) {
    }
    ...
}

为将业务层自定义的编辑控件加入目标编辑 View 的编辑列表中（不同的类，需要有不同的编辑列表，如 text 属性编辑不能用于 ImageView），提供了注解 UIPropCreatorAnno。

@Target(ElementType.TYPE)
@Retention(RetentionPolicy.RUNTIME)
public @interface UIPropCreatorAnno {
    Class viewType();
    String name();
}

viewType() 返回属性编辑支持的类
name() 返回待编辑的属性名称

5.4.2 自定义属性支持示例

以 SimpleDraweeDrawee 的 setImageURI 为例，定义属性名为 fresco_src

• 自定义设置属性类

  @UIPropSetterAnno()
  public class FrescoSrcPropSetter implements IPropSetter {
      @Override
      public boolean apply(View view, UIProp prop) {
          if (prop.value instanceof String) {
              Uri uri = Uri.parse((String) prop.value);
              ((SimpleDraweeView) view).setImageURI(uri);
              return true;
          }
          return false;
      }
      @Override
      public String name() {
          return "fresco_src";
      }
  }

• 自定义编辑属性类

  @UIPropCreatorAnno(viewType = SimpleDraweeView.class, name = "fresco_src")
  public class SimpleDraweeViewFrescoSrcPropView  extends EditPropView<String> {
      private Uri mOldValue;
      public SimpleDraweeViewFrescoSrcPropView(Context context) {
          this(context, null);
      }
      public SimpleDraweeViewFrescoSrcPropView(Context context, AttributeSet attrs) {
          this(context, attrs, 0);
      }
      public SimpleDraweeViewFrescoSrcPropView(Context context, AttributeSet attrs, int defStyleAttr) {
          super(context, attrs, defStyleAttr);
      }
      @TargetApi(Build.VERSION_CODES.LOLLIPOP)
      public SimpleDraweeViewFrescoSrcPropView(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
          super(context, attrs, defStyleAttr, defStyleRes);
      }
      @Override
      protected void onRestoreValue(View v) {
          super.onRestoreValue(v);
          if (mOldValue != null) {
              ((SimpleDraweeView) v).setImageURI(mOldValue);
          }
      }
      @Override
      protected void onUpdateView(View v, Editable value) {
          super.onUpdateView(v, value);
          try {
              mNewValue = value.toString();
              Uri uri = Uri.parse(mNewValue);
              ((SimpleDraweeView) v).setImageURI(uri);
          } catch (NumberFormatException e) {
              e.printStackTrace();
          }
      }
      @Override
      protected void onBindView(View v) {
          try {
              PipelineDraweeController controller = (PipelineDraweeController) ((SimpleDraweeView) v).getController();
              if (controller != null) {
                  Object dataSourceSupplier =
                          RefInvoker.invokeMethod(controller, "getDataSourceSupplier", null, null);
                  AbstractDraweeControllerBuilder builder = (AbstractDraweeControllerBuilder) RefInvoker.getFieldObject(dataSourceSupplier, "this$0");
                  ImageRequest imageRequest = (ImageRequest) builder.getImageRequest();
                  if (imageRequest != null) {
                      mOldValue = imageRequest.getSourceUri();
                  }
                  if (mOldValue != null) {
                      setValue(mOldValue.toString());
                  }
              }
          } catch (Exception e) {
              ABLog.e(e);
          }
      }
  }

  编辑属性类仅在开发生成配置 json 数据时使用，并不会上线，所以代码中的一些反射代码，并无影响

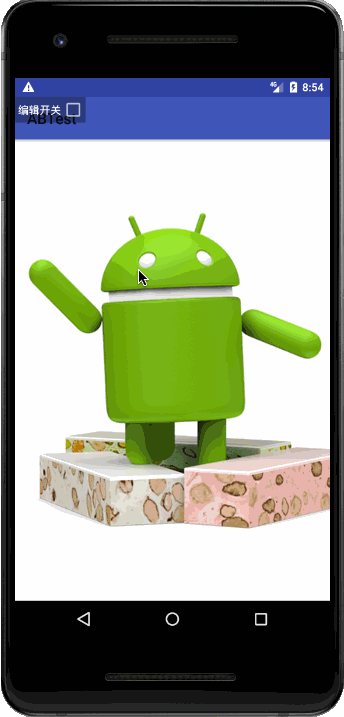

• 程序演示



6 UI 重排版

大部分修改 UI 属性用作 ABTest，业务场景相对有限，更多的是，需要做 UI 局部重新布局

图 6-1 严选购物车页面，协助分析不同 UI 样式下，用户凑单的形式
去凑单 文本的消失也认为是排版的一种，如 width 为 0

图 6-2 严选详情图。A：强化加购；B：强化立即购买

针对上述场景，纯 UI 排版的情况，并无新控件的出现，为此期望能有一套方案能支持线上动态重排版。而为了实现重排版，我们需要解决一下几点问题：

1. 如何查找目标组件

   可以通过前面的 XPath 逻辑查找

2. 如何防止原有布局的排版

   Android 已有布局，如 FrameLayout、LinearLayout、RelativeLayout、GridLayout 等会对控件进行布局，而布局的发生过程在各个 View 的 onMeasure 和 onLayout。由于是线上逻辑，我们更不可能通过继承重写的方式放置原有 onMeasure 和 onLayout 的方法逻辑执行。

   另外考虑能否清除属性的方式，也无法完全避免 Android 已有的布局干扰：

   • FrameLayout：若清除父控件 gravity 属性，清除子控件 layout_gravity，可以认为已经满足条件
   • RelativeLayout：子控件按照属性进行布局，若子控件布局属性全部清空，则和 FrameLayout 一致
   • LinearLayout：父控件 orientation 属性无法避免
   • GridLayout：父控件 orientation、rowCount、columnCount 等属性无法避免

3. 如何对布局进行重排版

   参考 Weex、ReactiveNative、LuaView 使用 Facebook 开源的 CSSLayout 布局，这里也直接使用 CSSLayout。而 CSSLayout 如何应用到线上已有的一个 ViewGroup?

4. 如何保持 ViewID 不变

   重布局之后，控件属性动态设置还需要生效

5. 如何恢复布局

   常见的如，编辑界面编辑的时候，取消当前操作，需要恢复布局

这里针对 2 和 3 的疑点，可以暂时清除 gravity、layout_gravity 等属性，而 orientation 和 RelativeLayout 特有的布局属性可以不用关心。
通过在父控件和子控件中间插入一个透明的 StubCSSLayout，来实现目的。

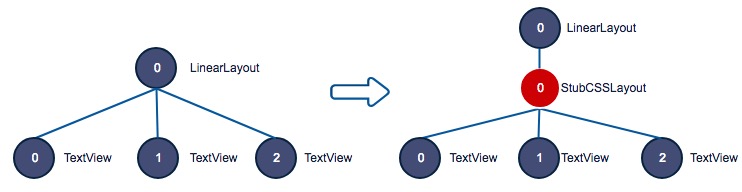

图 6-3 SubCSSLayout 插入

中间层 StubCSSLayout 的作用：

1. 隔离父控件和子控件，既能解除父控件对子控件的排版功能
2. 利用 StubCSSLayout 对子控件进行 CSSLayout 排版
3. 过滤 StubCSSLayout，并未真正破坏 ViewTree 结构，XPath 计算并不受影响，为此子节点的属性动态设置仍能生效

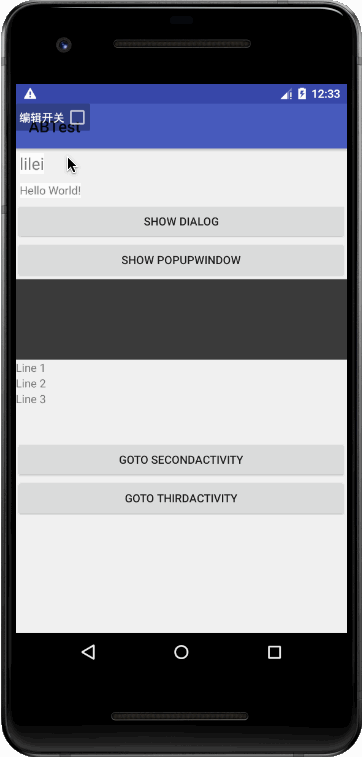

演示示例：

<LinearLayout
    android:layout_width="match_parent"
    android:layout_height="100dp"
    android:orientation="vertical">
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Line 1"/>
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Line 2"/>
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Line 3"/>
</LinearLayout>

待修改布局，垂直布局

{'flexDirection':'row','flexWrap':'wrap','children':[{"sizetofit":true},{"sizetofit":true},{"sizetofit":true}]}

CSSLayout，水平布局

图 6-4 以一层布局作为示例，需要多层布局的，CSSLayout 配置数据嵌套多层即可

7 控件布局动态替换

考虑到特殊情况，就是需要重新替换布局，并且有创建新控件的场景，而这种情况，上面的重排版就无法实现了。考虑实现方案：

1. 类似 LuaView、Weex、RN 下发脚本，动态解析，自行创建 View

   可以自行实现，但太重了，实现了一整套脚本控制控件创建和布局，几乎可以理解为实现了一个动态化方案，同时如何保持主题等细节问题处理起来会比较繁琐。
   另外，可以考虑直接接入上述的动态化方案，动态构建脚本容器进行替换，但考虑到，如果是过于复杂的场景，可以考虑发版本提供 ABTest，过重的方案本身已经不合适。

2. 参考资源热更新的方案，同前面的观点，热更新应该仅用于线上严重崩溃问题，过于复杂的技术方案这里不考虑

   热更新方案容易引起其他不可知问题，参考作者当时使用 1.7.3 版本 Tinker 方案，严选线上发布后导致 WebView 获取资源失败；
   补丁加载成功后WebView获取资源失败android.content.res.Resources$NotFoundException: Resource ID #0x0

3. 如果是复用 Android 的 xml 布局，那么如何使用生成、如何解析使用、是否有限制是需要考虑的问题

7.1 layout id 到 View 关键流程解析

解压 apk，可以看到里面的资源相关文件：

resources.arsc
res
    layout
        activity_suit.xml
        ...
    ...

其中布局文件 activity_suit.xml 等都是二进制格式的 XML 文件。为何我们开发时编辑的是 XML 文件需要编译成二进制格式的原因是：

1. 二进制的 XML 元素的标签、属性名称、属性值和内容字符串会被统一收集到字符串资源池中（resources.arsc），XML 二进制文件只需持有资源索引的整数值，因此二进制 XML 文件大小更小
2. 二进制 XML 文件的元素解析，避免了字符串解析，进而解析效率更高。

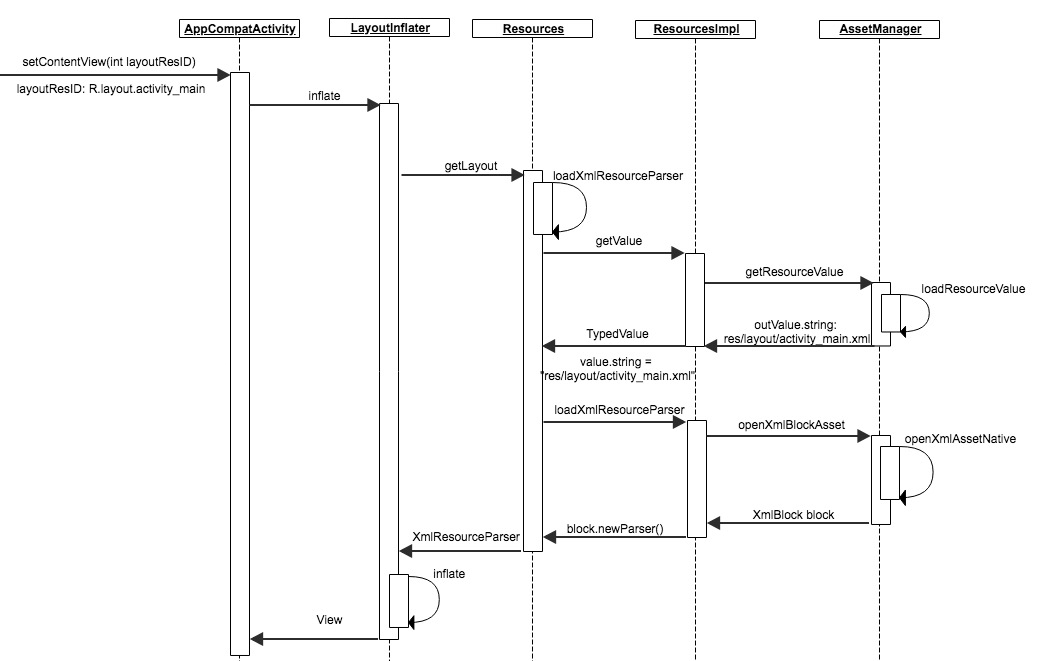

跟踪布局解析源码：

其中关键节点：

1. AssetManager.loadResourceValue 中根据资源 R.layout.activity_main 获取 TypedView，其中 value.string 为 res/layout/activity_main.xml

2. AssetManager.openXmlAssetNative 根据 res/layout/activity_main.xml 获取 long 类型的 xmlBlock

   xmlBlock 其实是 ResXMLTree 指针

   查看源码：

   // android_util_AssetManager.cpp
   static jlong android_content_AssetManager_openXmlAssetNative(JNIEnv* env, jobject clazz,
                                                        jint cookie,
                                                        jstring fileName)
   {
       ...
       int32_t assetCookie = static_cast<int32_t>(cookie);
       Asset* a = assetCookie
           ? am->openNonAsset(assetCookie, fileName8.c_str(), Asset::ACCESS_BUFFER)
           : am->openNonAsset(fileName8.c_str(), Asset::ACCESS_BUFFER, &assetCookie);
       ...
       const DynamicRefTable* dynamicRefTable =
               am->getResources().getDynamicRefTableForCookie(assetCookie);
       ResXMLTree* block = new ResXMLTree(dynamicRefTable);
       status_t err = block->setTo(a->getBuffer(true), a->getLength(), true);
       ...
       return reinterpret_cast<jlong>(block);
   }

   其中 am->openNonAsset 会调用 openNonAssetInPathLocked

   // AssetManager.cpp
   Asset* AssetManager::openNonAssetInPathLocked(const char* fileName, AccessMode mode,
   const asset_path& ap) {
       ···
       /* check the appropriate Zip file */
       ZipFileRO* pZip = getZipFileLocked(ap);
       if (pZip != NULL) {
           //printf("GOT zip, checking NA '%s'\n", (const char*) path);
           ZipEntryRO entry = pZip->findEntryByName(path.string());
           if (entry != NULL) {
               //printf("FOUND NA in Zip file for %s\n", appName ? appName : kAppCommon);
               pAsset = openAssetFromZipLocked(pZip, entry, mode, path);
               pZip->releaseEntry(entry);
           }
       }
       ···
   }

   可以看到，其实是根据 res/layout/activity_main.xml 从 source apk 中读取 xml 文件数据，最后通过 block->setTo(...) 拷贝了一份数据，用于生成对象 ResXMLTree.

3. AssetManager.openXmlBlockAsset 中根据 XmlBlock(AssetManager assets, long xmlBlock) 构建 XmlBlock，最后通过 XmlBlock.newParser() 生成 XmlResourceParser

4. 最后使用 XmlResourceParser 作为参数，用于构建 View

   // LayoutInflater.java
   public View inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot)

   具体里面如何解析 xml 标签如何使用这里不做解析，因为已经能通过 public 方法能构建 View 了

7.2 自定义布局实现

观察 XmlBlock 的构造函数，可以发现传入字节流 data 生成 mNative 和 7.1 的流程一样，都是生成 ResXMLTree*。为此我们可以考虑下发新编译的二进制布局 xml 下发，并解析得到 View。

这里下发的是 二进制布局 xml 内容的 base64

public XmlBlock(byte[] data) {
    mAssets = null;
    mNative = nativeCreate(data, 0, data.length);
    mStrings = new StringBlock(nativeGetStringBlock(mNative), false);
}

// android_util_XmlBlock.cpp
static jlong android_content_XmlBlock_nativeCreate(JNIEnv* env, jobject clazz,
                               jbyteArray bArray,
                               jint off, jint len)
{
    ...
    jsize bLen = env->GetArrayLength(bArray);
    ...
    jbyte* b = env->GetByteArrayElements(bArray, NULL);
    ResXMLTree* osb = new ResXMLTree();
    osb->setTo(b+off, len, true);
    ...
    return reinterpret_cast<jlong>(osb);
}

为方便根据文本布局 XML 文件得到二进制 XML 文件内容的 base64，这里开发的相关 AS 插件 AndroidXmlLayout，方便编辑使用

选择的 xml 示例：

// test_layout.xml
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="47dp"
    android:background="#FAFAFA"
    android:orientation="horizontal">
    <FrameLayout
        android:id="@+id/pre_month"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:paddingLeft="18dp"
        android:paddingRight="18dp">
        <TextView
            android:id="@+id/tv_alert_content"
            android:layout_width="7dp"
            android:layout_height="12.5dp"
            android:layout_gravity="center"
            android:tag="R.id.tv_alert_content"
            android:background="#3cd088" />
    </FrameLayout>
    <TextView
        android:id="@+id/current_month"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:gravity="center"
        android:text="2018年5月"
        android:textColor="#333333"
        android:textSize="16dp"
        android:textStyle="bold"
        android:tag="tag_data"/>
    <FrameLayout
        android:id="@+id/next_month"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:paddingLeft="18dp"
        android:paddingRight="18dp">
        <TextView
            android:id="@+id/tv_next_month"
            android:layout_width="7dp"
            android:layout_height="12.5dp"
            android:layout_gravity="center"
            android:background="#3cd088"
            android:tag="R.id.tv_right" />
    </FrameLayout>
</LinearLayout>

生成的二进制布局 XML 文件 base64 数据

AwAIALAHAAABABwA/AIAABkAAAAAAAAAAAAAAIAAAAAAAAAAAAAAABwAAAA6AAAAUgAAAGwAAAB0AAAAjgAAAKoAAADKAAAA1AAAAPIAAAAEAQAAEAEAACYBAAA6AQAAUAEAAGIBAAC6AQAAvgEAANoBAAD0AQAACAIAADYCAABIAgAAXAIAAAwAbABhAHkAbwB1AHQAXwB3AGkAZAB0AGgAAAANAGwAYQB5AG8AdQB0AF8AaABlAGkAZwBoAHQAAAAKAGIAYQBjAGsAZwByAG8AdQBuAGQAAAALAG8AcgBpAGUAbgB0AGEAdABpAG8AbgAAAAIAaQBkAAAACwBwAGEAZABkAGkAbgBnAEwAZQBmAHQAAAAMAHAAYQBkAGQAaQBuAGcAUgBpAGcAaAB0AAAADgBsAGEAeQBvAHUAdABfAGcAcgBhAHYAaQB0AHkAAAADAHQAYQBnAAAADQBsAGEAeQBvAHUAdABfAHcAZQBpAGcAaAB0AAAABwBnAHIAYQB2AGkAdAB5AAAABAB0AGUAeAB0AAAACQB0AGUAeAB0AEMAbwBsAG8AcgAAAAgAdABlAHgAdABTAGkAegBlAAAACQB0AGUAeAB0AFMAdAB5AGwAZQAAAAcAYQBuAGQAcgBvAGkAZAAAACoAaAB0AHQAcAA6AC8ALwBzAGMAaABlAG0AYQBzAC4AYQBuAGQAcgBvAGkAZAAuAGMAbwBtAC8AYQBwAGsALwByAGUAcwAvAGEAbgBkAHIAbwBpAGQAAAAAAAAADABMAGkAbgBlAGEAcgBMAGEAeQBvAHUAdAAAAAsARgByAGEAbQBlAEwAYQB5AG8AdQB0AAAACABUAGUAeAB0AFYAaQBlAHcAAAAVAFIALgBpAGQALgB0AHYAXwBhAGwAZQByAHQAXwBjAG8AbgB0AGUAbgB0AAAABwAyADAAMQA4AHReNQAIZwAACAB0AGEAZwBfAGQAYQB0AGEAAAANAFIALgBpAGQALgB0AHYAXwByAGkAZwBoAHQAAAAAAIABCABEAAAA9AABAfUAAQHUAAEBxAABAdAAAQHWAAEB2AABAbMAAQHRAAEBgQEBAa8AAQFPAQEBmAABAZUAAQGXAAEBAAEQABgAAAACAAAA/////w8AAAAQAAAAAgEQAHQAAAACAAAA//////////8SAAAAFAAUAAQAAAAAAAAAEAAAAAMAAAD/////CAAAEAAAAAAQAAAAAgAAAP////8IAAAd+vr6/xAAAAAAAAAA/////wgAABD/////EAAAAAEAAAD/////CAAABQEvAAACARAAiAAAAAgAAAD//////////xMAAAAUABQABQAAAAAAAAAQAAAABAAAAP////8IAAABAAADfxAAAAAFAAAA/////wgAAAUBEgAAEAAAAAYAAAD/////CAAABQESAAAQAAAAAAAAAP////8IAAAQ/v///xAAAAABAAAA/////wgAABD/////AgEQAJwAAAAPAAAA//////////8UAAAAFAAUAAYAAAAAAAAAEAAAAAcAAAD/////CAAAEREAAAAQAAAABAAAAP////8IAAABAQADfxAAAAAIAAAAFQAAAAgAAAMVAAAAEAAAAAIAAAD/////CAAAHYjQPP8QAAAAAAAAAP////8IAAAFAQcAABAAAAABAAAA/////wgAAAUhAEAGAwEQABgAAAAVAAAA//////////8UAAAAAwEQABgAAAAWAAAA//////////8TAAAAAgEQAOwAAAAYAAAA//////////8UAAAAFAAUAAoAAAAAAAAAEAAAAA0AAAD/////CAAABQEQAAAQAAAADgAAAP////8IAAARAQAAABAAAAAMAAAA/////wgAAB0zMzP/EAAAAAoAAAD/////CAAAEREAAAAQAAAABAAAAP////8IAAABAgADfxAAAAAIAAAAFwAAAAgAAAMXAAAAEAAAAAAAAAD/////CAAABQEAAAAQAAAAAQAAAP////8IAAAQ/////xAAAAALAAAAFgAAAAgAAAMWAAAAEAAAAAkAAAD/////CAAABAAAgD8DARAAGAAAACIAAAD//////////xQAAAACARAAiAAAACQAAAD//////////xMAAAAUABQABQAAAAAAAAAQAAAABAAAAP////8IAAABAwADfxAAAAAFAAAA/////wgAAAUBEgAAEAAAAAYAAAD/////CAAABQESAAAQAAAAAAAAAP////8IAAAQ/v///xAAAAABAAAA/////wgAABD/////AgEQAJwAAAArAAAA//////////8UAAAAFAAUAAYAAAAAAAAAEAAAAAcAAAD/////CAAAEREAAAAQAAAABAAAAP////8IAAABBAADfxAAAAAIAAAAGAAAAAgAAAMYAAAAEAAAAAIAAAD/////CAAAHYjQPP8QAAAAAAAAAP////8IAAAFAQcAABAAAAABAAAA/////wgAAAUhAEAGAwEQABgAAAAxAAAA//////////8UAAAAAwEQABgAAAAyAAAA//////////8TAAAAAwEQABgAAAA0AAAA//////////8SAAAAAQEQABgAAAA0AAAA/////w8AAAAQAAAA

同样通过 XPath 查找 View 并替换，查看效果

7.3 自定义布局局限性

7.2 已经演示了使用动态下发二进制布局文件 base64 来显示动态布局的方案，看起来很方便很好用，然而其中的局限性也需要了解下：

1. 因为这里需要通过反射获取 XmlBlock 实例，为此可能在个别版本或者特殊机型获取失败，为此需要事先知道这项功能是否可行
2. 二进制布局文件里面的标签字符串通过 int 索引从资源池中查找。其中标签分为 2 类，一类为系统标签，另一类为 app 工程中自定义的资源，系统资源索引可以认为是不变的，而自定义资源则每次编译可能发生变化，为此我们下发的布局文件，不能引用新定义的资源 id，也不能引用 app 工程中已经定义好的资源。为此布局文件中的资源，如颜色、文本、尺寸等都必须直接写死，不能使用资源引用。

8 总结和不足

以上 Android 端 ABTest 框架总结如下：

1. 通过 ABTest 类和协议一一对应的原则，理清协议和开发逻辑；
2. 通过注解的方式自动选择初始化方法，规避了传统 if/else 代码在业务层的侵入；
3. 通过动静分离计算 XPath，进一步保证了页面变化情况下 XPath 的唯一性和一致性；
4. 通过 UI 配置数据下发，动态修改线上 UI 属性；
5. 提供模拟器编辑工具，可视化方式生成 UI 配置数据，保证了数据的准确性，支持 Activity、Dialog、PopupWindow；
6. 提供基类和注解，业务 app 能自定义实现自定义控件的特殊 UI 属性设置和对应的可视化编辑器；
7. 通过使用 CSSLayout 语法的配置数据，实现线上 UI 的动态重布局；
8. 通过下发自定义的二进制布局 XML base64数据，实现线上布局动态替换。

以上动态方案，对线上 ABTest 的及时分析与数据收集，提供了帮助。

除此，本方案也有以下不足之处，可以通过初始化时监测后屏蔽掉处理为默认情况（如默认为 A ）

1. 动态修改编辑，由于是 Android app 中直接编辑，操作方便性比起前端界面要差；
2. 下发自定义的二进制布局 xml Base64数据，实现创造新布局，有一定局限性，不支持引用 app 资源或者新资源；
3. Window LayoutInflator 替换可能存在失败的风险，部分厂家 rom 会自定义 PhoneWindow 类。这些可以在以后的版本中进行优化。
