树莓派温度测试平台文档

yy

系统安装

1. 树莓派3代B型使用的是Micro SD卡，容量不要小于8G
2. 系统镜像下载，不建议使用树莓派官网推荐的NOOBS安装方式，容易失败
3. 系统烧录教程

系统配置

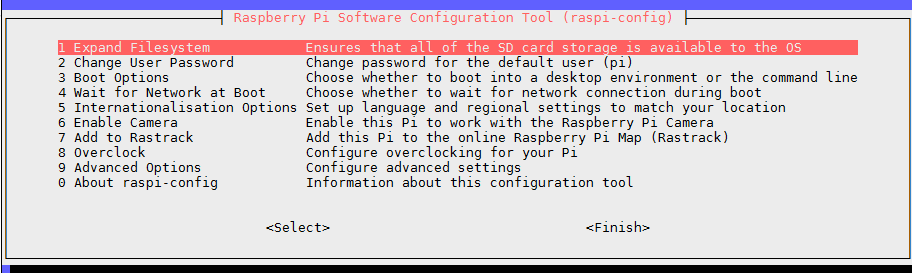

1. sudo raspi-config进入树莓派配置界面

2. 选中第一项，扩展SD卡空间。树莓派默认不会利用整个SD卡空间，这个选项会把根分区扩展到整个SD卡
3. 第二项更改密码，统一设置为123456
4. 第五项。本地化设置

   4.1 第一项，更改语言设置

   空格键选择en_US.UTF-8，zh_CN.UTF-8回车确认

   默认语言选择zh_CN.UTF-8，回车确认
   4.2 第二项，更改时区，选择Asia Shanghai

   1. 选择Finish确认重启
   2. 安装中文字体，sudo apt-get -y install ttf-wqy-zenhei
   3. 在/boot/config.txt文件末尾增加一行：dtoverlay=w1-gpio

DS18B20相关

1. 安装一个开源库sudo pip install w1thermsensor
2. 使用方法

硬件连接

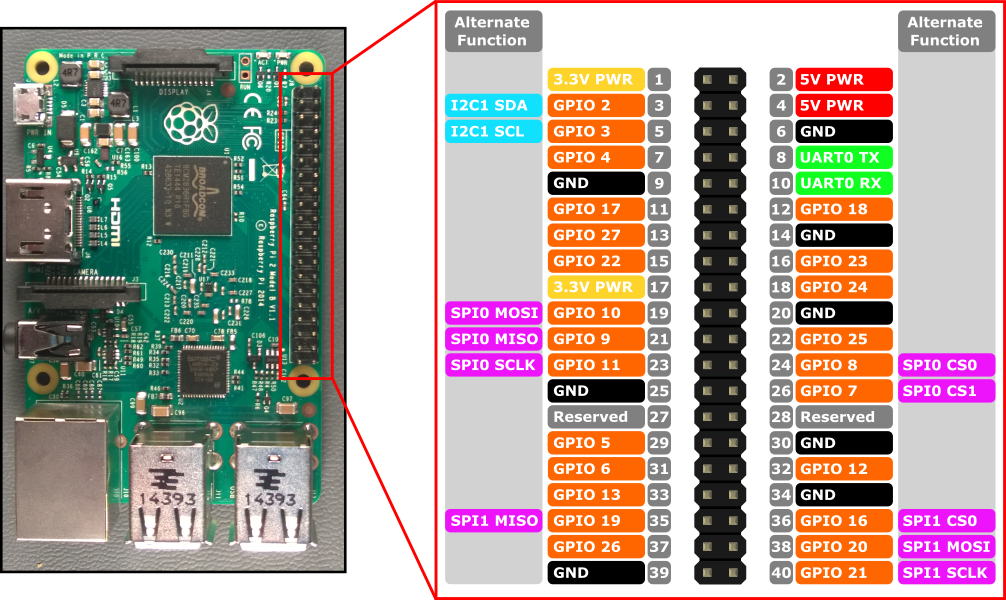

1. GPIO接口示意图

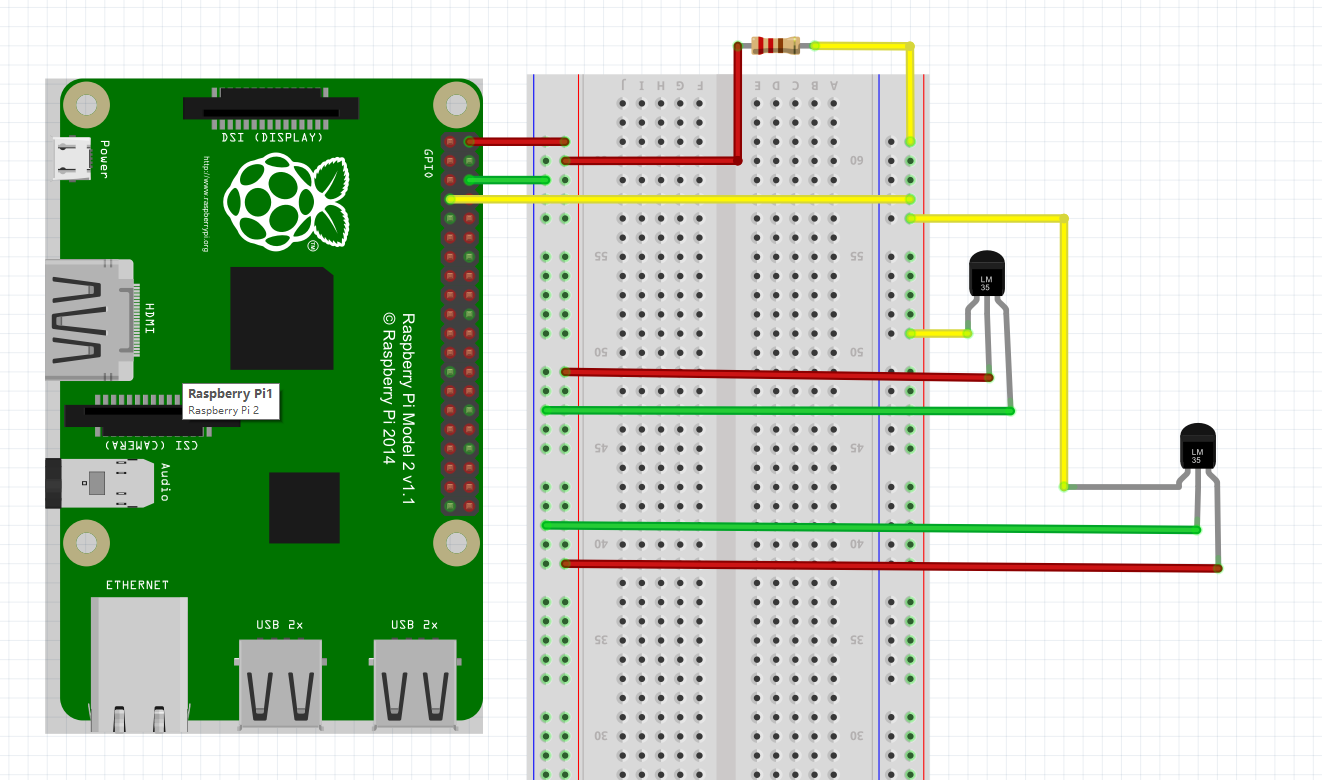

2. 接线示意图, 此处示意了多个传感器的并联线路

   2.1 红线VCC，接+5V
   2.2 绿线GND
   2.3 黄色DATA，接GPIO4
   2.4 并联电阻为4.7KΩ，并联在+5v与DATA之间，多个传感器只需要一个即可

使用方法

1. 6台树莓派与一台PC处在一个局域网下（ssid：LIBX，passwd：libx123456789），PC作为管理机，使用路由器的DMZ功能将其全部端口映射到了公司内网，维护时远程登录PC机（地址同路由器IP），通过PC ssh登录到树莓派，树莓派分配到的是固定IP（192.168.1.11-192.168.1.16），用户名为pi, 密码为123456
2. 执行温度监测的脚本位于主目录

3. 使用方法
   3.1 python getTemperature.py
   将传感器的温度输出到屏幕，ctrl+c停止运行

   3.2 python getTemperature.py -t 1
   监测1分钟的温度，结果存储到当前目录下，文件名为开始时间+传感器名称（如2016-06-03_17:43:11_6A.csv)

   3.3 python getTemperature.py -t 1 -s test
   监测1分钟的温度，结果存储到以test为前缀的文件中，如test_6A、test_6B，每个传感器一个文件

数据同步

1. 数据同步使用BTSync实现，BTSync是一个P2P的同步神器，可以跨设备、跨网络自动同步内容
2. 使用方法：
   2.1 安装运行

mkdir btsync
wget https://download-cdn.getsync.com/stable/linux-arm/BitTorrent-Sync_arm.tar.gz
tar xvf BitTorrent-Sync_arm.tar.gz -C btsync
btsync/btsync --webui.listen 0.0.0.0:8888
# /etc/rc.local 增加一行，自启动
/home/pi/btsync/btsync --webui.listen 0.0.0.0:8888

2.2 在树莓派建立同步文件夹

192.168.1.1x:8888 user: yy passwd: 123456

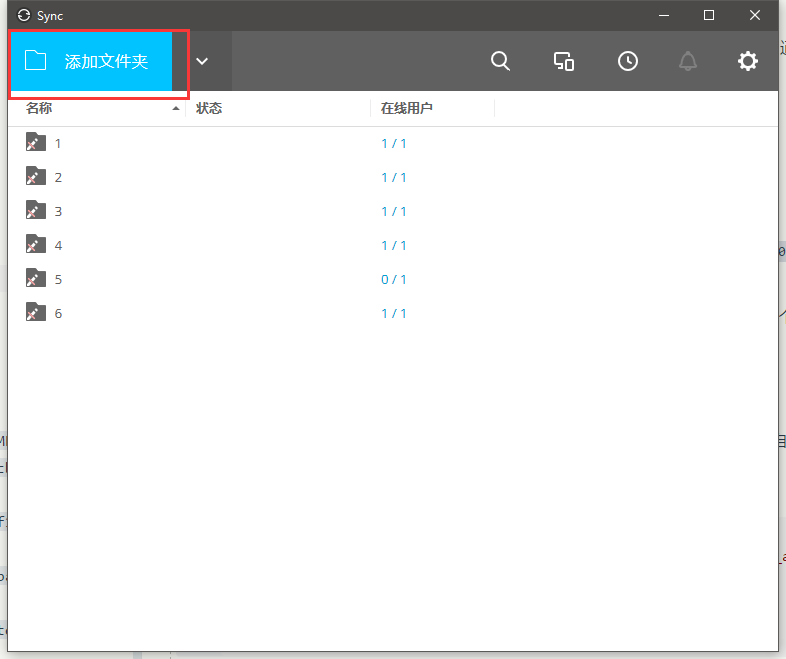

添加同步文件夹，现有配置为温度数据存放在~/temperature_log

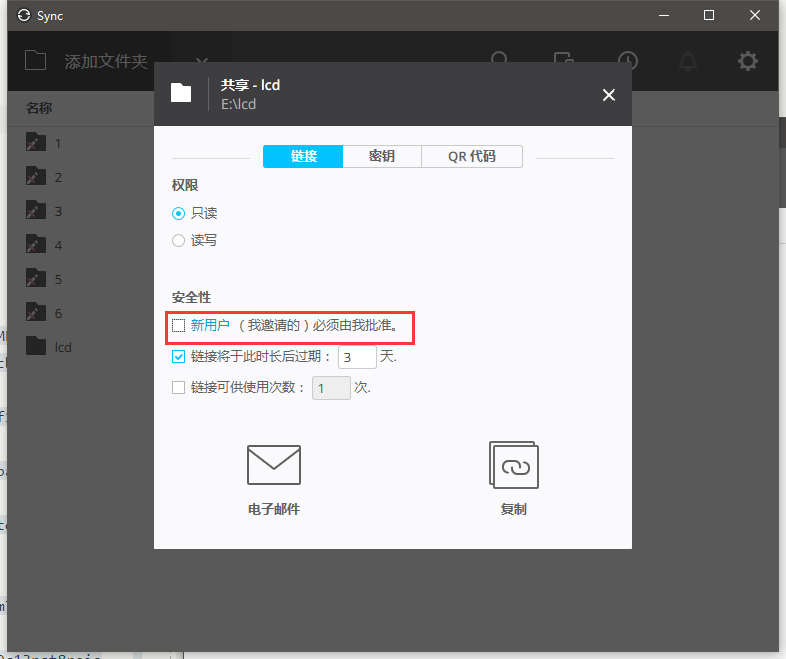

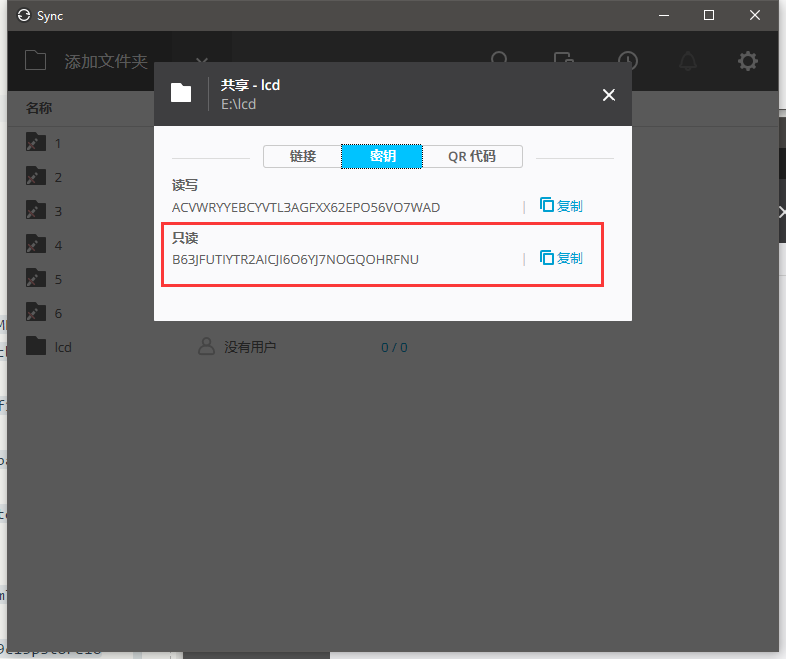

添加完同步文件夹后，会得到一对秘钥，我们一般使用只读秘钥即可，最好不要用读写秘钥，否则本地文件的变化会影响到远程端

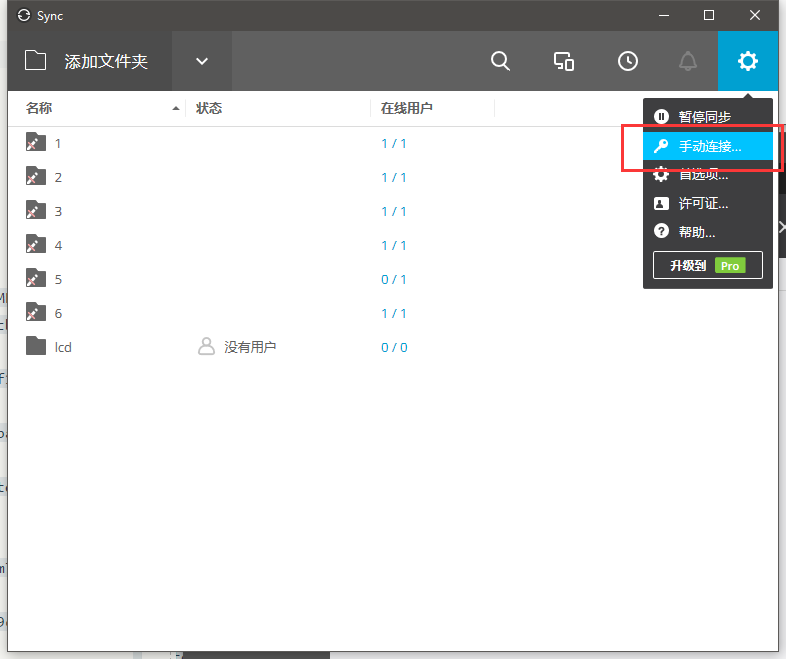

2.3 在本地添加同步秘钥

在要接收同步的机器上新建一个空目录

输入上一步骤得到的秘钥，然后选择新建的空文件夹，完成同步

2.4 现有秘钥（654321）

B6H7RRX42KPCUNI7ZBRRJFJQQUVWMA57N
B5CZQVIZTR24JWYMGKAYKUQGZ5QOTZCSL
BY7NNRDN3UGCQHFANWZ7FVTFI3K75ABLJ
BI4VLX4TGUKZP6UVTWT4QJQ5CTCYKSVT3
B63TBBLMGSAL6IBF5E4S6AGVOUXQI5OPZ
BLATQJXAJNOWHJDGMZ535U2YIPMGYJZXT

注意事项

1. 所有的传感器都经过了冰水混合物基准测试，与0℃误差在$\pm$0.5左右，符合此传感器物理特性
2. 包裹硅胶贴纸的传感器温度变化速度较慢，尤其是在手机这种温度变化较小的场景中，需要考虑延长测温时间到40-50分钟
