混凝土凝结时间及硬化反馈测试系统

混凝土硬化过程测录仪——使用说明

说明书

0 说明书的使用说明

本说明书是在线共享的，所以，供应商可能随时对其内容进行修正或调整，并不作另行通知。
此说明书可以在PC、PAD或手机的浏览器上查看，只要复制网页地址在浏览器上打开即可。浏览本说明书时，借助屏幕右上角的 内容目录 按钮 ，可显示文档目录，方便您浏览和阅读。

问题反馈和建议

此说明书接受用户批注，用户可以使用批注功能来反馈问题和提供建议。
批注功能需要账号来登录，您可以免费地在 https://www.zybuluo.com 上申请到账号，当然也可以使用我们的公用账号， 账号：gtsfeedback 密码：gtsfeedback 。

批注功能操作演示视频

1 快速说明

混凝土硬化过程测录仪，可用于混凝土凝结时间测定，以及混凝土硬化过程记录测试。
仪器由三部分组成，分别是：

• 激振器和传感器
• ZD-4型 混凝土硬化过程测录仪（4通道，一次可进行4组样品的试验）
• 客户端软件

测录仪自带WIFI，也可通过4G网络将数据端口开放到internet上。因此，客户端软件可以在任何已连接到internet的电脑上运行，在全国各地都可以实时地查看试验数据和控制测录仪的运行。

本说明书的主体分三部分介绍，并且每部分都配有操作视频，建议您先观看视频，然后将文字部分作为操作提示来阅读，加深印象即可。三部分内容如下：

• 试件试件成型及传感器安装
• 设备开机和关机
• 客户端软件操作

2 试件成型及传感器安装

2.1 试件成型

观看操作视频

1 设备保护外框，要先调节水平，这样刚成型的试件不会因为倾斜而溢出。
2 成型好后试模表面先收一道，如果料子泌水多的话，表面可以稍微高一些。

2.2 传感器和激振器安装

观看操作视频

1 原则上，如果条件允许，越早安装传感器和激振器越好。
2 传感器插入正中间，不能插太深而导致顶尖接触到底部。
3 把A4纸撕一半，放在试件上。激振器放在纸上，靠近边沿，但是不能挨到试模。

3 设备开机和关机

观看操作视频

3.1 开机操作

• 1 首先要连接好220V的市电。
• 2 打开4G路由器。方法是 长按上面的按钮直到两个指示灯亮起。
• 3 打开仪器电源。方法是 按下仪器界面上的按钮，其红色指示灯亮。
• 4 观察4G路由器上的信号指示灯，由绿色变成红色再变回绿色，此时再将4G路由器的电源插入插线板即可。

注意上面的步骤。一定要按此步骤执行，否则有可能造成4G网络连接不上。

3.2 关机操作

• 1 首先要在 软件界面上结束所有的试验样品 。这一步很重要，如果不结束试验就直接给设备断电，虽然不会造成数据丢失。但是，下次设备通电时，设备会自动加载未完成的试验，继续进行测试。
• 2 给设备断电，方法是 按下仪器界面上的按钮使其弹起，红色指示灯灭。
• 3 关闭4G路由器， 方法是 拔下其电源，按下其上的按钮，直到两个绿色指示灯灭。

注意，一定要在软件界面上先结束所有的试验，才进行关机操作。

4 客户端软件操作

观看操作视频

4.1 打开程序、界面简介

• 1 双击程序 混凝土硬化过程测录仪.exe 程序
• 2 弹出连接设备窗口，选择设备地址：http://gzbtestsystem.oicp.io:41043 进行连接
• 3 如果没有使用4G路由器，改用设备自带的wifi信号（名字为TOC0012），则连接地址为：http://172.40.40.1:8088 。

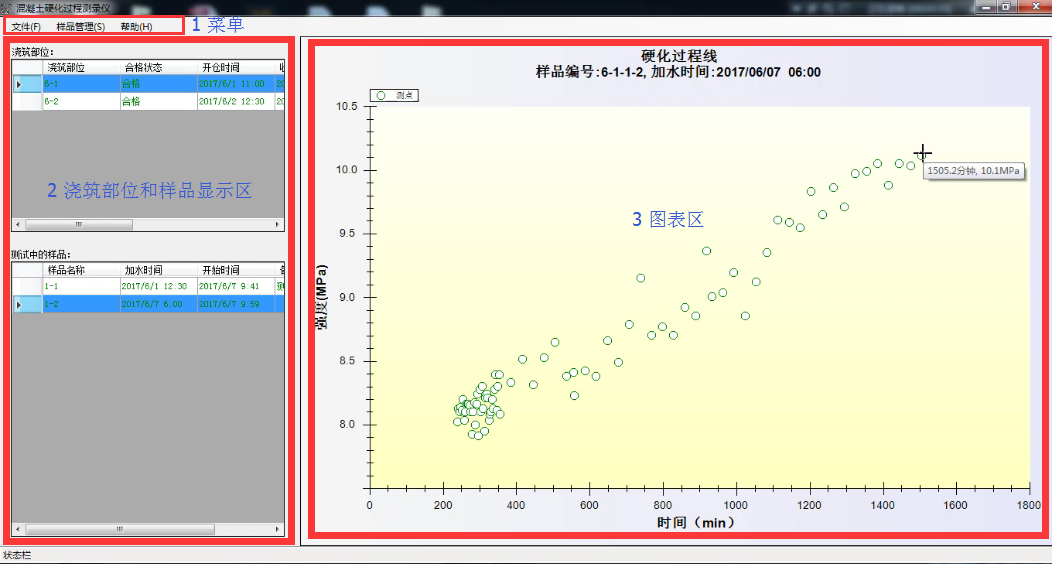

进入到主界面如下，分为三个区域，分别是菜单、浇筑部位和样品显示区、图表区。
其中浇筑部位和样品显示区是联动的，您选择了其中一个浇筑部位后，下面的样品显示区将显示属于该浇筑部位的正在进行试验的样品。您双击其中一个样品，则图表区将显示该样品的测点以及试验结果等信息，如果您没有双击样品，则图表区可能什么都没有显示。

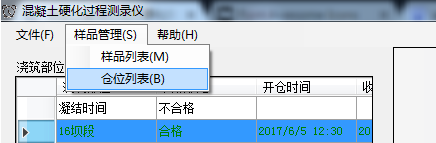

为了进行试验，您最需要关注的是样品管理菜单，这个菜单下面有仓位列表（即浇筑部位） 和 样品列表（即样品库）。具体操作请看后续章节。

4.2 添加、结束试验

4.2.1 添加凝结时间试验

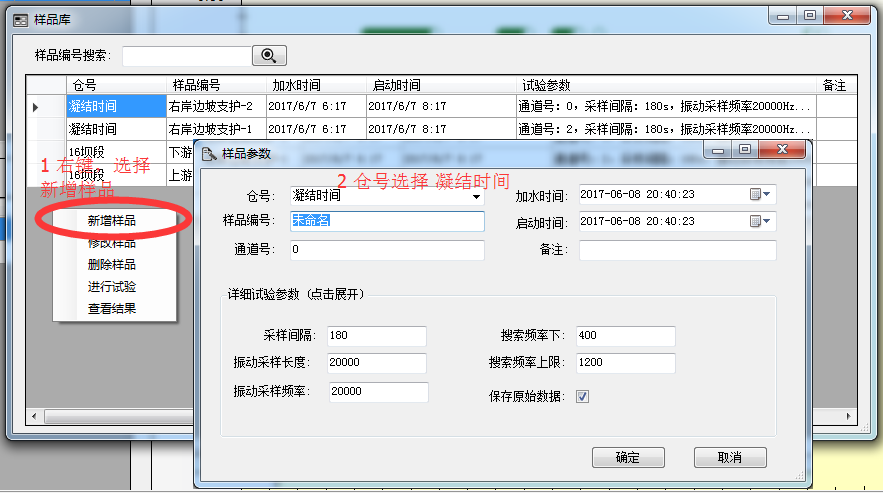

打开样品列表，任意处右键，选择“新增样品”，弹出新增样品参数设定。

• 仓号，请选择 凝结时间
• 样品编号请按需填写
• 通道号，请按照现场试件所对应的通道号填写，通道号从1-4编号
• 加水时间比较重要，请准确填写
• 启动时间不管
• 备注如有需要可填写任意信息
• 详细试验参数部分采用默认值就可以了，不需要修改。

以上参数设定完毕，按确定按钮后，样品将被添加到样品列表（即样品库）中。但是，这个样品还没有开始试验，此时您需要选中这个样品，单击鼠标右键，选择“进行试验”菜单，此时该样品才真正开始试验。

4.2.1 添加硬化反馈试验

硬化反馈试验的添加方法同凝结时间，只是其样品参数设定稍有不同，主要是要选择相应的仓号（即浇筑部位），另外其详细试验参数的 采样间隔应设置为1800s（即30分钟），搜索频率下限和上线应设定为2000Hz和5000Hz。

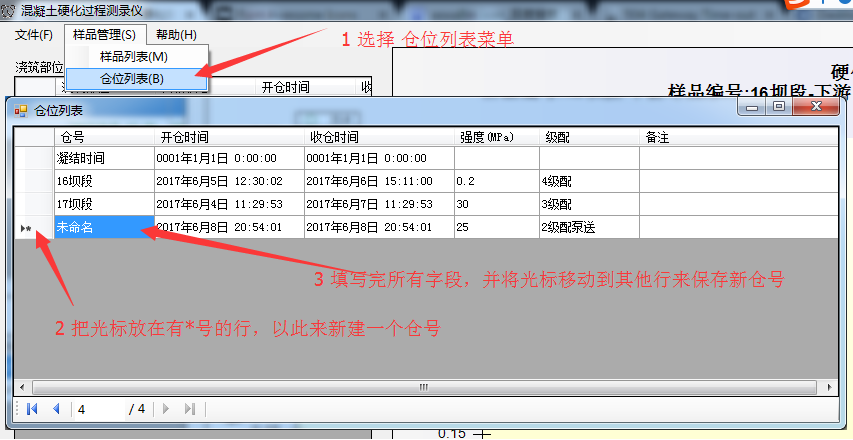

如果仓号还未录入，则需先录入相应仓号。方法如下：

4.2.3 结束试验

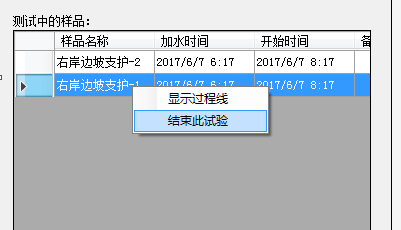

结束一个试验很简单，只需要在主界面的正在试验的样品中，选择一个样品，鼠标右键，选择结束此试验菜单即可。

注意：要在设备关机之前结束掉所有的试验，否则下次开机时，设备将自动加载未结束的试验。这是设备的一种功能，是为了防止临时断电造成试验中断。

4.3 试验成果查看

4.3.1 凝结时间试验成果查看

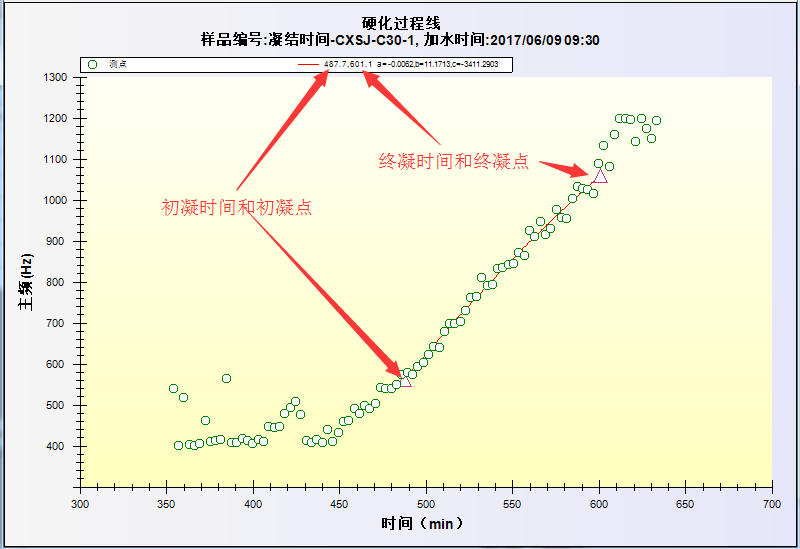

双击正在进行试验的凝结时间样品，则凝结时间的测点和试验结果（包括初凝时间、终凝时间、拟合曲线）都显示在图表区。如果没有显示初终凝时间，说明试验过程还未达到初凝或终凝阶段。

4.3.1 硬化反馈试验成果查看

硬化反馈的试验结果主要体现在主界面的浇筑部位列表和测试中的样品列表中。
如果样品的最近三次测试强度结果值超过此样品所在浇筑部位的强度标准值，则此样品为合格状态，此时样品信息文字显示为绿色，否则显示为红色。
如果该浇筑部位（即仓号）的所有正在测试的样品全部都合格（都为绿色），则此浇筑部位显示为合格状态，且其文字信息也显示为绿色，否则，其合格状态显示为“未合格”，文字为红色。

5 客户服务

内部人员，请联系公司研发中心。
服务QQ号: 382502499 。
