UMLet学习与使用

由于在系统分析与设计的课程学习中，我们需要绘制用例图，因此需要用到UMLet的工具进行操作。在此，我记录一下UMLet安装和使用学习，以及对用例图的绘制学习。

Umlet安装

在windows下只需要上UMLet官网下载stand-alone版本解压后即可使用，也可以安装运行在java环境下的整体版本。我直接使用stand-alone版本。

但也许由于我的电脑是高分屏，软件打开后显示的UMLet菜单和系统字体显得非常小，尽管可以调节大小，但在显示界面上始终给我不友好的感觉，因此我干脆使用UMLet在线版本umletino进行操作，两者的操作使用是没有区别的。

Umlet界面

我们主要使用umlet的四个主要区块：

• 工作区
• 模板选择区
• 模板区
• 文本控制区

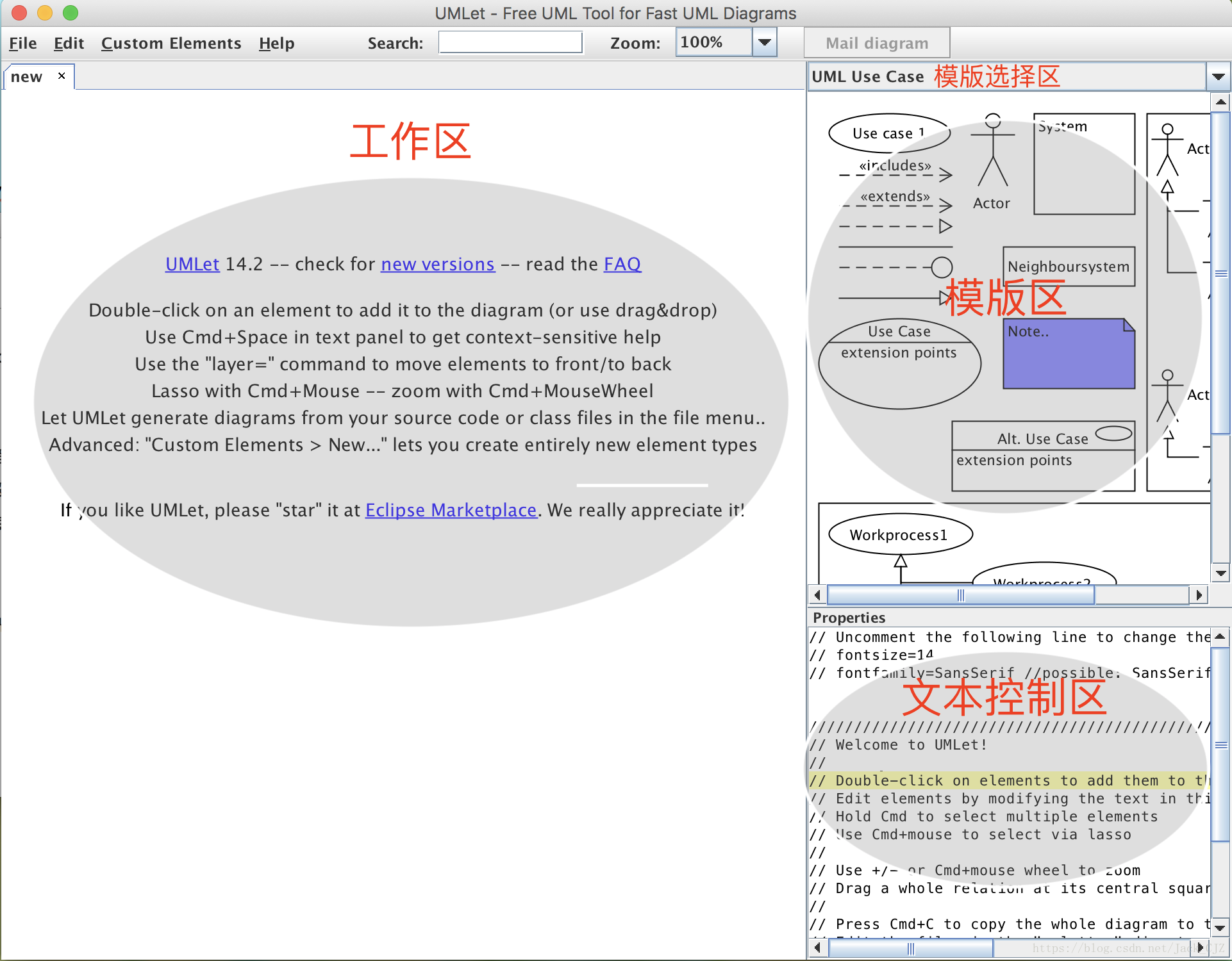

分别如下：（图片来源于网络）

绘制用例图

首先我们在模板选择去点击下拉菜单，选择我们要绘制的是UML Use Case（默认是UML Common Elements）。这时模板区就会切换显示出用例图所包含的模板，我们可以直接拖拽到工作区进行编辑。

根据系统分析与设计的课程学习，我们知道一个用例图基本的元素是Actor、System和Use Case。其中用户是一个人的形状，系统用矩形表示，一个用例是一个椭圆。

我们组的项目是图书馆读者服务系统，因此，以绘制该系统为例，我们进行用例图的绘制学习。

1. 拖拽一个Actor到工作区，在这里他代表读者。同时，我们的系统中的参与者还有管理员，于是先建立两个Actor。



   在文本控制区可以设置该模板的文本显示。

2. 建立一个系统，通常把它放在中间。同理，改变其文字为系统名字，并设置文字位置属性为center。



   ​

   1. 添加用例，将多个用例放在系统中，并通过拖拽模板区的实线、includes、extends线段建立用例与参与者的关系。最终完成的结果如下：



      其中，设置背景颜色是通过文本控制区中添加一行设置属性bg=yellow即可。
