计算物理第十次作业

作者：夏海峰 学号：2013301020094

洛伦兹模型

• 洛伦兹 - 混沌理论之父
• 爱德华·诺顿·洛伦茨（英语：Edward Norton Lorenz，1917年5月23日－2008年4月16日），美国数学与气象学家。混沌理论之父，蝴蝶效应的发现者。1963年获美国气象学会迈辛格奖.
  罗伦兹毕业于达特茅斯学院、哈佛大学和麻省理工学院，生前在麻省理工任教。他于上世纪六十年代，提出了著名的“混沌理论（ChaosTheory）”，指小小的变化可产生巨大影响，例如巴西一只蝴蝶煽动翅膀这个看似微不足道的现象，可改变大气运动的方式，引发美国得州爆出龙卷风。此现象被称为“蝴蝶效应（Butterfly Effect）”。
  罗伦兹所提出的“决定性混沌（DeterministicChaos）”被指是自牛顿以来另一引人注目的人类自然观的“进化论”，他因此于一九九一年获颁基础科学京都奖。罗伦兹认为，人类本身都是非线性的：与传统的想法相反，健康人的脑电图和心脏跳动并不是规则的，而是混沌的，混沌正是生命力的表现，混沌系统对外界的刺激反应，比非混沌系统快得多。
  “混沌理论”是在数学和物理学中，研究非线性系统在一定条件下表现出的现象的理论。一九六三年罗伦兹提出了该想法，以图解释非线性系统具有的多样性和多尺度性。“混沌理论”最大的贡献是用简单的模型来推出明确的非周期性结果。
  该理论认为在混沌系统中，初始条件十分微小的变化经过不断放大，对其未来状态会造成极其巨大的差别。例如马蹄铁上的一个钉子是否会丢失，本是初始条件十分微小的变化，但其“长期”效应却是一个帝国存与亡的根本差别。这就是所谓“蝴蝶效应”。
  “蝴蝶效应”是指在一个动力系统中，初始条件下微小的变化能带动整个系统的长期而巨大的连锁反应。这是一种混沌现象，“一只蝴蝶在巴西轻拍翅膀，会使更多蝴蝶跟著一起振翅。最后将有数千只的蝴蝶都跟著那只蝴蝶一同挥动翅膀，其所产生的飓风可以导致一个月后在美国得州发生一场龙卷风。 ”
  在《混沌学传奇》等书中皆有这样的描述：“一九六一年冬季的一天，罗伦兹在计算机上进行关于天气预报的计算。为了考察一个很长的序列，他走了一条捷径，没有令计算机从头运行，而是从中途开始．他把上次的输出直接打入作为计算的初值，然后他穿过大厅下楼，去喝咖啡。一小时后他回来时，发生了出乎意料的事，他发现天气变化同上一次的模式迅速偏离，在短时间内，相似性完全消失了。进一步的计算表明，输入的细微差异可能很快成为输出的巨大差别。
  罗伦兹最初使用的是“海鸥效应”来形容这种现象，但在一九七九年于华盛顿的美国科学促进会的演讲上却问道：“一只蝴蝶在巴西搧动翅膀会在得克萨斯引起龙卷风吗？”“蝴蝶效应”因此得名。

基本理论

• 具体计算公式
  $$\frac {dx}{dt}=\sigma (y-x)$$
  $$\frac {dy}{dt}=-xz+rx-y$$
  $$\frac {dz}{dt}=xy-bz$$
• 下图展示了不同的系数r对Z变化情况的影响。
  程序


作业3.26题

import matplotlib.pyplot as plt
import numpy as np
sigma=10
b=8.0/3.0
dt=0.0001
class Lorenz:
    def __init__(self,x,y,z,r):
        self.x=[x]
        self.y=[y]
        self.z=[z]
        self.r=r
        self.t=[0.]
    def update(self):
        current_x=self.x[-1]
        current_y=self.y[-1]
        current_z=self.z[-1]
        a_x=sigma*(current_y-current_x)
        a_y=-current_x*current_z+self.r*current_x-current_y
        a_z=current_x*current_y-b*current_z
        self.next_x=current_x+a_x*dt
        self.next_y=current_y+a_y*dt
        self.next_z=current_z+a_z*dt
        self.next_t=self.t[-1]+dt
    def fire(self):
        while (self.t[-1]<=50):
            self.update()
            self.x.append(self.next_x)
            self.y.append(self.next_y)
            self.z.append(self.next_z)
            self.t.append(self.next_t)
        plt.plot(self.x,self.z)
A=Lorenz(1,0,0,25)
A.fire()
plt.show()

• 洛伦兹双吸引子


import matplotlib.pyplot as plt
import numpy as np
sigma=10
b=8.0/3.0
dt=0.0001
class Lorenz:
    def __init__(self,x,y,z,r):
        self.x=[x]
        self.y=[y]
        self.z=[z]
        self.r=r
        self.t=[0.]
        self.chosen_x=[]
        self.chosen_y=[]
        self.chosen_z=[]
    def update(self):
        current_x=self.x[-1]
        current_y=self.y[-1]
        current_z=self.z[-1]
        #print current_x,current_y,current_z
        a_x=sigma*(current_y-current_x)
        a_y=-current_x*current_z+self.r*current_x-current_y
        a_z=current_x*current_y-b*current_z
        self.next_x=current_x+a_x*dt
        self.next_y=current_y+a_y*dt
        self.next_z=current_z+a_z*dt
        self.next_t=self.t[-1]+dt
    def fire(self):
        while (self.t[-1]<=500):
            self.update()
            self.x.append(self.next_x)
            self.y.append(self.next_y)
            self.z.append(self.next_z)
            self.t.append(self.next_t)
            if (self.t[-1]>=30):
                if (abs(self.next_y)<0.01):
                    #print fuck
                    self.chosen_x.append(self.next_x)
                    self.chosen_z.append(self.next_z)
                else:
                    pass
            else:
                pass
            #print self.z[-1]
        #plt.plot(self.t,self.z,label='r='+str(self.r))
        plt.plot(self.chosen_x,self.chosen_z,',',label="At x=0,Plot x versus z")
        #print self.chosen_y
A=Lorenz(1,0,0,25)
A.fire()
plt.legend(loc='upper center')
plt.xlabel('x')
plt.ylabel('z')
plt.show()

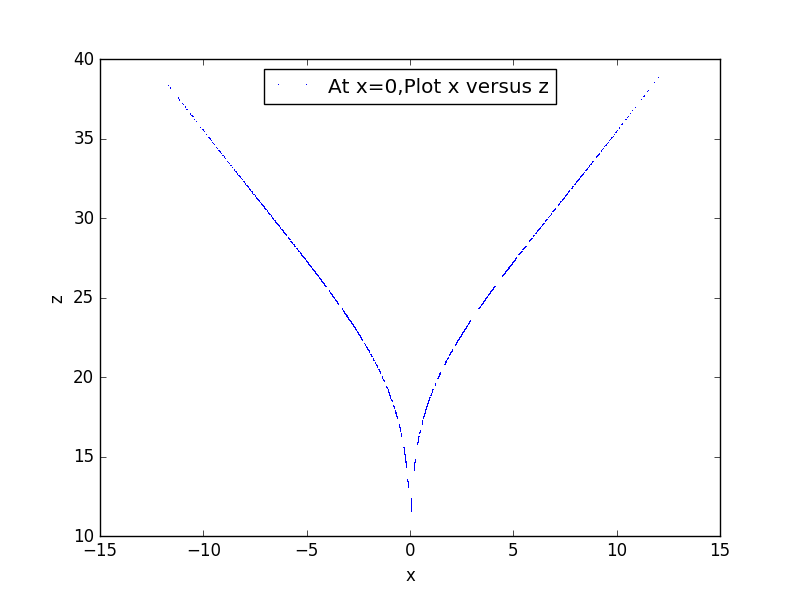

• Phase Space Plot Z Versus x When y=0:

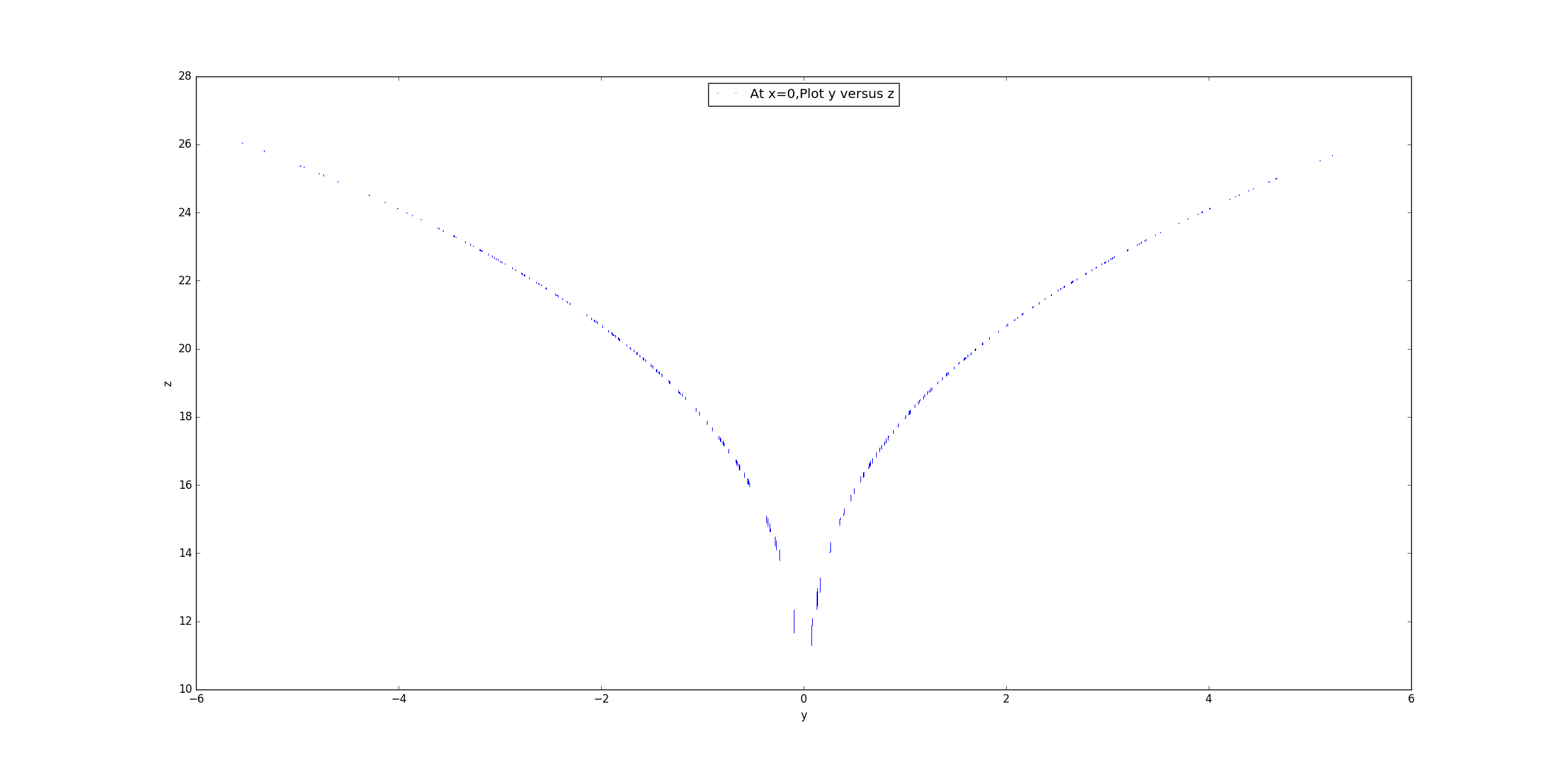

• Phase Space Plot Z Versus y When x=0
