独立按键实验实验报告

微机原理实验 郭忠智201301020087

一、实验目的

（1）用按键控制流水灯的流动方向、速度等。
（2）熟悉用C语言进行程序的编写以及程序的编译和烧写。
（3）熟悉Keil和STC-ISP软件的使用等。

二、实验原理

实验原理图如下：

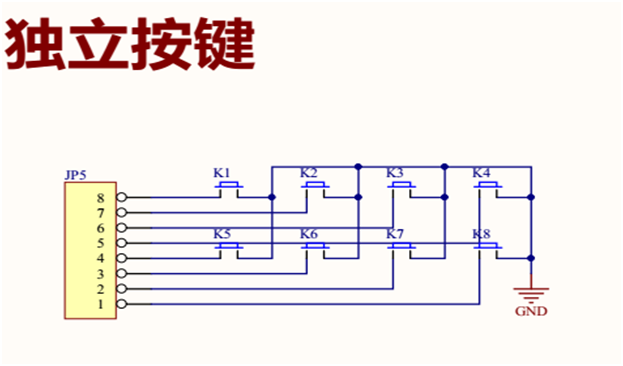

图1

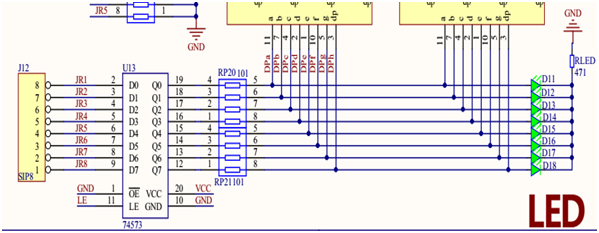

图2

三、实验步骤

（1）打开Keil编译器，创建项目：Project---New uVision Project，
创建一个文件夹来放工程相关的文件，给工程项目命名为my work，点击保存。
（2）创建一个文件夹来放工程相关的文件，给工程项目命名，点击保存。
（3）选择芯片类型，这里选择ATMEL------AT89C52这个芯片。
（4）创建C文件。点击完之后，保存文档。注意，我们保存要跟工程项目保存在同一个文件夹下。注意保存文档的时候，后缀一定是要.C（C文件）
（5）然后把C文件添加到我们的工程文件里。点击之前保存的C文件，然后点击Add，就可以添加到工程目录中.
（6）创建成功后，在test.c这个文档里编辑代码。
（7）编译通过之后，输出hex文件，也就是单片机可执行的二进制文件。
（8）利用STC-ISP将编写好的程序烧写进单片机中。
（9）如下图连接试验相关模块连线：

图3

 JP165跳线帽断开
 JP10连接J12
 JP5连接JP8
 J21接左边

四、程序设计内容

（1）开关状态的检测过程
单片机对开关状态的检测相对于单片机来说，是从单片机的P1.0端口输入信号，而输入的信号只有高电平和低电平两种，当拨开开关K1按下去，即输入低电平，相当开关闭合，当松开开关K1，即输入高电平，相当开关打开。
（2）输出控制
如原理图1和图3所示，当P1.0端口输出低电平，即P1.0＝0时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出高电平，即P1.0＝1时，发光二极管L1亮。所以通过对P1.0端口的设置就可以控制灯的亮灭。
（3）延时程序的设置
因为单片机的指令的执行的时间很短，数量级为$\mu s$级，因此，我们要求的闪烁时间间隔要长一些，否则人眼根本无法识别到灯的闪烁效果。于是我们在执行某一指令时，插入延时程序，来达到我们的增加亮灯时长的效果。

五、实验代码

#include <reg52.h>
#define unum unsigned int
void delay(unum ms);
void right_fast(unum i);
void right_slow(unum i);
void left_fast(unum i);
void left_slow(unum i);
/*****************************赋值初始化**************************/
sbit k1 = P1^0;
sbit k2 = P1^1;
sbit k3 = P1^2;
sbit k4 = P1^3;
/*****************************主函数******************************/
void main()
    {
    P1 = 0xff;
    while(1)
        {
        if(k1 == 0)
            {
            righr_slow(10000);
            }
        if(k2 == 0)
            {
            left_slow(10000);
            }
        if(k3 == 0)
            {
            right_fast(5000);
            }
        if(k4 == 0)
            {
            left_fast(5000);
            }
        }
    }
/************************控制左移右移函数*************************/
void right_fast(unum i)
    {
    unum j;
    P0 = 0x80;
    for(j = 0; j < 8; j ++)
        {
        delay(i);
        P0 = P0 / 2
        }
    }
void right_slow(unum i)
    {
    unum j;
    P0 = 0x80;
    for(j = 0; j < 8; j ++)
        {
        delay(i);
        P0 = P0 / 2
        }
    }
void left_fast(unum i)
    {
    unum j;
    P0 = 0x01;
    for(j = 0; j < 8; j ++)
        {
        delay(i);
        P0 = P0 * 2
        }
    }
void left_slow(unum i)
    {
    unum j;
    P0 = 0x01;
    for(j = 0; j < 8; j ++)
        {
        delay(i);
        P0 = P0 * 2
        }
    }
/******************************延时函数***************************/
void delay(unum ms)
    {
    unum i , j;
    for (i = ms; i > 0; i --)
    for (j = 850; j > 0; j --)
    }

六、实验现象

当按住K1键不放时，一颗亮的流水灯慢速右移；
当按住K2键不放时，一颗亮的流水灯慢速左移；
当按住K2键不放时，一颗亮的流水灯快速右移；
当按住K3键不放时，一颗亮的流水灯快速左移。

七、结论

通过以上实验，认识到了程序设计严谨的逻辑性以及代码格式的重要性，此次实验也学会了给位进行数值的传递的代码的写法。
