课程基本信息

授课教师：
徐行 副教授；xing.xu@uestc.edu.cn
沈复民 特聘研究员 fumin.shen@gmail.com
办公室：主楼b1-204
实验室：创新中心3楼

课程包括
7个coding projects+期末
期末考察为课题报告30%

参考资料
- SVM支持向量机

---

[教材]数字图像处理与机器视觉Visual C++与Mat lab实现.张铮.人民邮电出版社

第0章 数字图像处理概述

数字图像

定义

数字图像即位图，其坐标离散，且表示该图像的函数f(x,y)，其中f,x,y都为非负有限离散
一般分为两类：

位图：数字阵列来表示，如bmp jpg gif
矢量图：矢量数据库表示

分类

二值图像

仅有黑白像素的图，0表示黑色，1表示白色

灰度图像

每个像素点用L表示灰度值，可能有256种或$2^k$种取值，k=1时退化为二值图像

RGB图像

Red Green Blue
一般的8位颜色深度的图像，用8位二进制数据表示一个原色，但是为了书写方便，一般用2位16进制数表示，按RGB的顺序依次书写。

例如：
 0x00FF00：表示纯绿色
 0x000000：表示纯黑色
其中bmp就是未经压缩的原始文件，直接存储RGB数据，也成为了24位真彩色图像

还有采用YCbCr格式存储颜色的方式，即

Y：亮度
Cb：蓝色偏移
Cr：红色偏移

其中这三个参数是非对称的，Y的信息最多

索引图像

将各种颜色的RGB值存储在调色板(Palette)/颜色查找表(LUT,Look Up Table)中，使每个像素存储的不是实际的RGB值，而是该种颜色在调色板中的索引位置。
当调色板的颜色数量没有减少时，该压缩为无损压缩

空间和灰度级分辨率

图像的空间分辨率Spatial Resolution

单位：ppi: pixels per inch

灰度级/辐射剂量分辨率Radiometric Resolution

灰度级分辨率又称为色阶，即L，表示可分辨的灰度级数目

数字图像处理预备知识

1. 邻接性Adjacent

邻域：对于像素P
 它的4邻域：$N_4(P)$
 它的8邻域：$N_8(P)$
 它的对角邻域(4个)：$N_D(P)$

• 4邻接(4-Neighbor)：像素Q在P的4邻域
• 8邻接(8-Neighbor)：像素Q在P的8邻域

2. 连通性Contiguous

通路Path：P到Q有两两邻接的一系列像素连在一起，即称该像素序列为通路。如果P=Q则成为闭合通路，这里有4通路和8通路。
连通分量：像素集S中有任意像素P，S中连通到该像素的像素集叫做S的连通分量
连通集：如果S中仅有一个连通分量，则S成为连通集

3. 区域和边界

区域Region：如果R是一个像素集，且它还是一个连通集，则称R为一个区域
边界Boundary：(这里还没完全搞清楚概念)

距离度量

距离的定义：
如果函数D满足以下三个条件，则D可以被称为距离函数或度量：

1. D(P,Q) ≥ 0，当且仅当P=Q时有D(P,Q)=0
2. D(P,Q) = D(Q,P)
3. D(P,Q) ≤ D(P,R) + D(R,Q)

常见的几种距离函数：

• 欧氏距离


  $$D_e(P,Q) = \sqrt{(x_p - x_q)^2+(y_p - y_q)^2}$$

• $D_4$距离(街区距离)


  $$D_4(P,Q) = |x_p - x_q| + |y_p - y_q|$$

• $D_8$距离(棋盘距离)


  $$D_8(P,Q) = max(|x_p - x_q|,|y_p - y_q|)$$

基本的图像操作

点运算和邻域运算

点运算：对图像中的每一个像素点逐个进行同样的灰度变换运算。
邻域运算/邻域滤波；对图像中的每一个小范围(邻域)内的像素进行灰度变换运算

线性和非线性操作

如果算子H对于任意两幅图像$F_1$和$F_2$、和任意两个标量a和b都满足：

$$H(aF_1 + bF_2) = aH(F_2) +bH(F_2)$$
则称H为线性算子。一般来说，线性操作相对稳定，例如滤波中的平均平滑 高斯平滑 梯度锐化等都是线性运算，线性运算用途最广。

---

[教材]计算机视觉——算法与应用 Richard Szeliski.清华大学出版社

第二章 图像形成

几何基元和变换

---

课堂笔记

图像滤波Image Filter

教材3-2章节

三种滤波

• 空域Spatial domain
• 频域Frequency domain
• 图像金字塔

空域的图像滤波

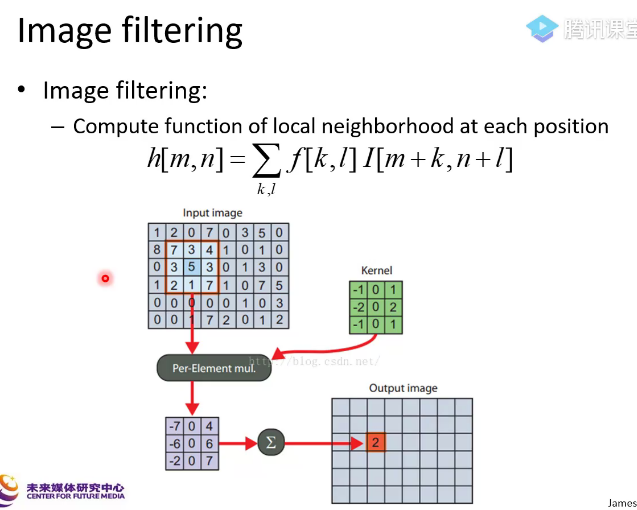

 将滤波器/滤波算子/核函数加到对应位置计算得到输出图像：
  将滤波器与像素点一一对应，分别相乘，最后相加，得到一个值返回中心位置

correlation滤波函数：

$$h[m,n] = \sum_{k,l} f [k,l] I[m + k , n + l]$$
其中f[k,l]就是滤波算子

图像坐标系是以左上角为原点(0,0)
滤波器坐标系是以中心点为原点(0,0)

盒式滤波器box filter

即方框滤波器，
$\left[ \begin{matrix} 0 & 0.2 & 0 \\ 0.2 & 0.2 & 0.2 \\ 0 & 0.2 & 0 \end{matrix} \right]$
作用是使画面亮度平均，可以用于图像平滑化

mean filter/均值滤波是特殊的box filter
所有点的权重相等的盒式滤波器，就成了均值滤波器

左平移算子

$\left[ \begin{matrix} 0 & 0 & 0 \\ 0 & 0 & 1 \\ 0 & 0 & 0 \end{matrix} \right]$

Sobel算子

效果是得到Vertical Edge(竖直边缘检测)，横向移动，最后要求绝对值
$\left[ \begin{matrix} 1 & 0 & -1 \\ 2 & 0 & -2 \\ 1 & 0 & -1 \end{matrix} \right]$

另外还有一种Sobel算子，纵向移动，最后得到Horizontal Edge(横向边缘检测)
$\left[ \begin{matrix} 1 & 2 & 1 \\ 0 & 0 & 0 \\ -1 & -2 & -1 \end{matrix} \right]$

所有元素的和为0

锐化的滤波算子

sharpening filter
$\left[ \begin{matrix} 0 & 0 & 0 \\ 0 & 2 & 0 \\ 0 & 0 & 0 \end{matrix} \right]-\frac{1}{9} \left[ \begin{matrix} 1 & 1 & 1 \\ 1 & 1 & 1 \\ 1 & 1 & 1 \end{matrix} \right]$

所有元素的和为1

凹凸滤波算子

效果为凹版/凸版的浮雕
$\left[ \begin{matrix} 2 & 0 & 0 \\ 0 & -1 & 0 \\ 0 & 0 & -1 \end{matrix} \right]$

算子是指向性、非对称的

运动模糊算子

$\left[ \begin{matrix} 1 & 0 & 0 \\ 0 & 1 & 0 \\ 0 & 0 & 1 \end{matrix} \right]$

算子具有方向性

correlation协相关 and convolution卷积

卷积函数

$$h[m,n] = \sum_{k,l} f [k,l] I[m - k , n - l]$$

correlation协相关操作时，对于滤波算子是相加
convolution卷积操作时，对于滤波算子是相减

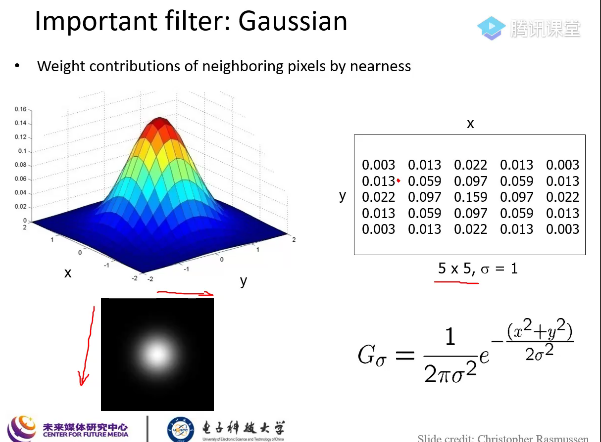

高斯滤波器Gaussian

效果是高斯模糊，实际上是过滤了图像中的高频分量，相当于一个low-pass filter/低通滤波器

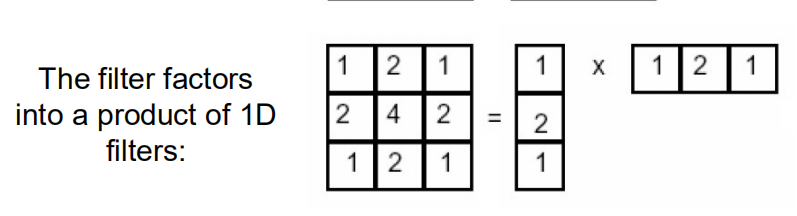

高斯滤波器具有separability/分离性，如下图所示：

分离出来的x轴和y轴两个滤波器可以分别进行滤波，得出的结果和单独的高斯滤波器结果一致

• 在2D卷积中，因为需要4个循环嵌套，所以速度较慢。
  而利用滤波核的分离性，将之变成1D的滤波核，速度则会快的多
• 一般滤波核为奇数×奇数，例如5×5的滤波核，半径就为2

---

频域的图像滤波

图像的频率

图像频域中的分量：
 高频：指图像当中亮度/灰度变化剧烈的地方，比如轮廓边缘等
 低频：指图像中变化小的地方，比如大块的色块等

中值滤波器Median Filter

非线性滤波器，取领域的中值而非平均值

 作用：祛除椒盐噪声Salt and Pepper，即不规则的雪花点

图像混叠Aliasing

即将图像A的高频部分和图像B的低频部分混叠在一起，远看是图像B(低频部分)，近看是图像A(高频部分)

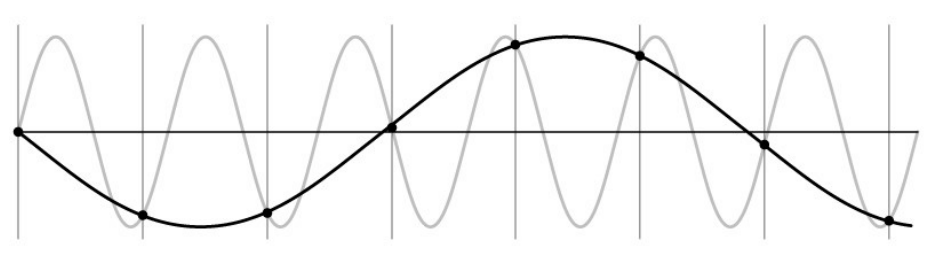

图像混叠问题Aliasing Problem
在直接降采样subsampling的时候，会导致图像的混叠问题，如下图所示

根据奈奎斯特采样定律：采样频率至少为最高频率的两倍以上

所以，在降采样的时候，需要过滤掉多余的高频信息。
因此，解决方法是：

• 先通过一个低通滤波器/low-pass filter，过滤掉新采样率一半以上的高频信息
• 再进行降采样，得到的低分辨率图像就不存在图像混叠问题

图像的傅里叶变换Fourier Transform

• 参考资料

频谱图

频谱图定义：

频谱图的每一个点，对应一条正弦/余弦函数，且一张图像为整个重复的周期函数中的一个周期
在频谱图中，分为原始图像和中心化图像：

• 原始图像：中心为高频信号，四周为低频信号，亮度值代表振幅
• 中心化图像：将1-3、2-4象限对换之后，得到中心化的图像。
    中心为低频信号，四周为高频信号，亮度值代表振幅，原点处为直流DC信号

在之后的叙述中，如果未说明，默认都是中心化后的频谱图

频谱图的能量分布

  频谱图的能量主要分布在低频部分，而高频的能量较少

频谱图的方向分布

  原始图像的变化方向体现在频谱图就为法线方向

频谱图的变化性与不变性

  无论原始图像的位置如何平移，频谱图和相位图都不会有任何变化
  当原始图像进行旋转时，两个图像都要发生改变

离散傅里叶变换 DFT, Discrete Fourier Transform

傅里叶级数Fourier Series
 所有的数据都可以用一系列正弦、余弦波叠加得到。而傅里叶级数就是他们一系列的系数(振幅)
二维傅里叶分解
 先对每一列做傅里叶分解，得到一系列长度相同的傅里叶系数向量。再将每一个向量的系数进行傅里叶变化即可
DFT与频谱图
 上一步得到的矩阵就是未中心化的频谱图

---

边缘检测

边缘的定义是：亮度值的变化的一阶导数幅值最大的地方(但注意，如果局部内还有更大的，则不是边缘)

但是，由于图像当中存在噪声，会存在假边缘，解决方法是：

先进行高斯模糊，将噪声过滤掉。
再查找亮度函数的波峰，即为边缘

以x方向查找边缘为例：
方法一

上图中f为原始图像，g为高斯核函数：
1. 先构建高斯核函数 g
2. 对图像进行卷积滤波，计算出滤波后的函数f*g
3. 将滤波降噪后的函数对x轴求导数，得到$\frac{d}{dx}(f*g)$
4. 找到导数的波峰就是边缘所在位置

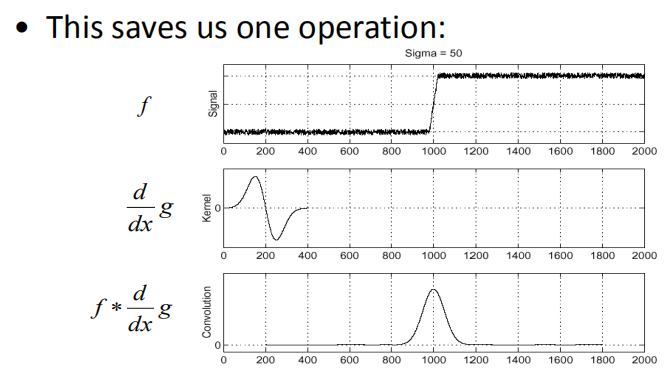

方法二
简化后的操作方式

根据方法一进行改进，将高斯核函数先对x求导，得到新的核函数，再进行滤波
1. 将高斯函数 g对x轴进行求导，得到新的核函数：$\frac{d}{dx}g$
2. 利用新的核函数进行滤波，直接得到卷积滤波后的图像$f*\frac{d}{dx}g$
3. 找到导数的波峰就是边缘所在位置

pB边缘检测器 pB Boundary Detector

原理：
 对亮度brightness、颜色color、纹理texure三个层面进行边缘查找，最后合成得到最终结果

Canny边缘检测器

• Canny检测参考资料

  Canny边缘检测的方法为：

  1. 先对图像进行高斯滤波，去除噪声
  2. 从2个(或4个)角度进行边缘检测，如x、y轴方向，一般利用Sobel算子检测的边缘粗大明亮
     得到x方向和y方向的差分(滤波结果)$G_x$和$G_y$：
     $$G_x = [Sobel_x] * f_{image}$$ $$G_y = [Sobel_y] * f_{image}$$
  3. 计算梯度的幅值(模) G和方向 θ：
     $$G = \sqrt{G_x^2 + G_y^2}$$ $$\theta = atan2(G_x , G_y)$$ 其中，atan2()是求方位角的函数
  4. 非极大值抑制：
     因为Sobel算子得到的结果是粗大明亮，即边缘较宽，不够准确，因此需要进一步细化：
       a. 比较该点正负梯度方向的两个点梯度强度大小
       b. 如果是三点中最大的，则保留。如果不是三点中最大的，则抑制，即梯度值设为0
  5. 双阈值
     一般会设置高低两个阈值T和t：
     当梯度值高于T时，标记为强边缘点
     当梯度值介于t和T之间时，标记为弱边缘点
     当梯度值小于t时，直接抑制，即梯度值设为0
  6. 滞后边界追踪
     当弱边缘点与强边缘点在一个连通域，则保留
     当弱边缘点为孤立点时，则直接舍弃，梯度值设为0

• 在该方法中，$\sigma$值的大小会影响边缘检测的效果

  • 较小的$\sigma$值可以探测到较为精细的边缘
  • 较大的$\sigma$值探测到的是较为大尺度的边缘

特征点与角点

角点

三类区域的定义

在检测过程中，我们使用滑窗作为检测单位

• 平坦flat：沿任意方向移动，无灰度变化
• 边缘edge：沿边缘方向，无灰度变化
• 角点corner：沿任意方向变化均有明显灰度变化

---

Projects

project1

实验要求：
将不同图像进行高通滤波和低通滤波，然后进行图像混叠

PIL图像处理库

基本操作

from PIL import Image
img = Image.open(xxx.bmp)   #打开文件
img = Image.open(xxx.bmp).convert('L')  #转换成灰度图像(L)
img.show()      #显示图像
img.save(xxx.jpg)       #存储图像

滤波函数

• 滤波函数详细说明
• 高通滤波实现

from PIL import ImageFilter
img_blur = img_filter(ImageFilter.BLUR) #模糊滤波
#高通滤波
def HighPass(self,size):
    crow = int(self.rows/2)
    ccol = int(self.cols/2)
    self.fshift[crow-size:crow+size, ccol-size:ccol+size] = 0

傅里叶变换

#对图像傅里叶变换
def FT(self):
    f = np.fft.fft2(self.img)
    self.fshift = np.fft.fftshift(f)
#对图像傅里叶逆变换
def IFT(self):
    ishift = np.fft.ifftshift(self.fshift)
    iimg = np.fft.ifft2(ishift)
    self.iimg = np.abs(iimg)

project2 SIFT特征点提取

• 参考资料
• 参考资料(附代码)

---

灵感记录
原始图像+随机噪声=加密图像
加密图像-随机噪声=原始图像
【混沌加密】
