计算机组成_北京大学05周单周期处理器

2018.01 ComputerArchitecture

单周期处理器

501. 处理器的设计步骤

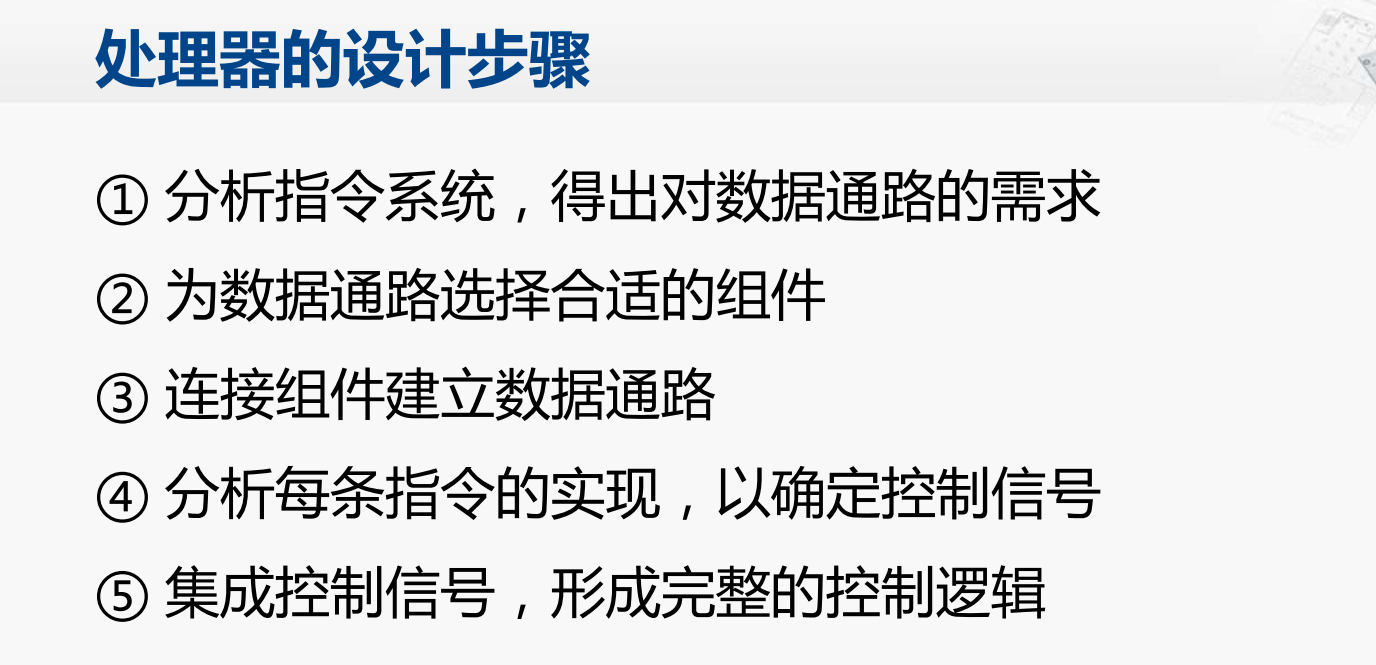

• 设计步骤

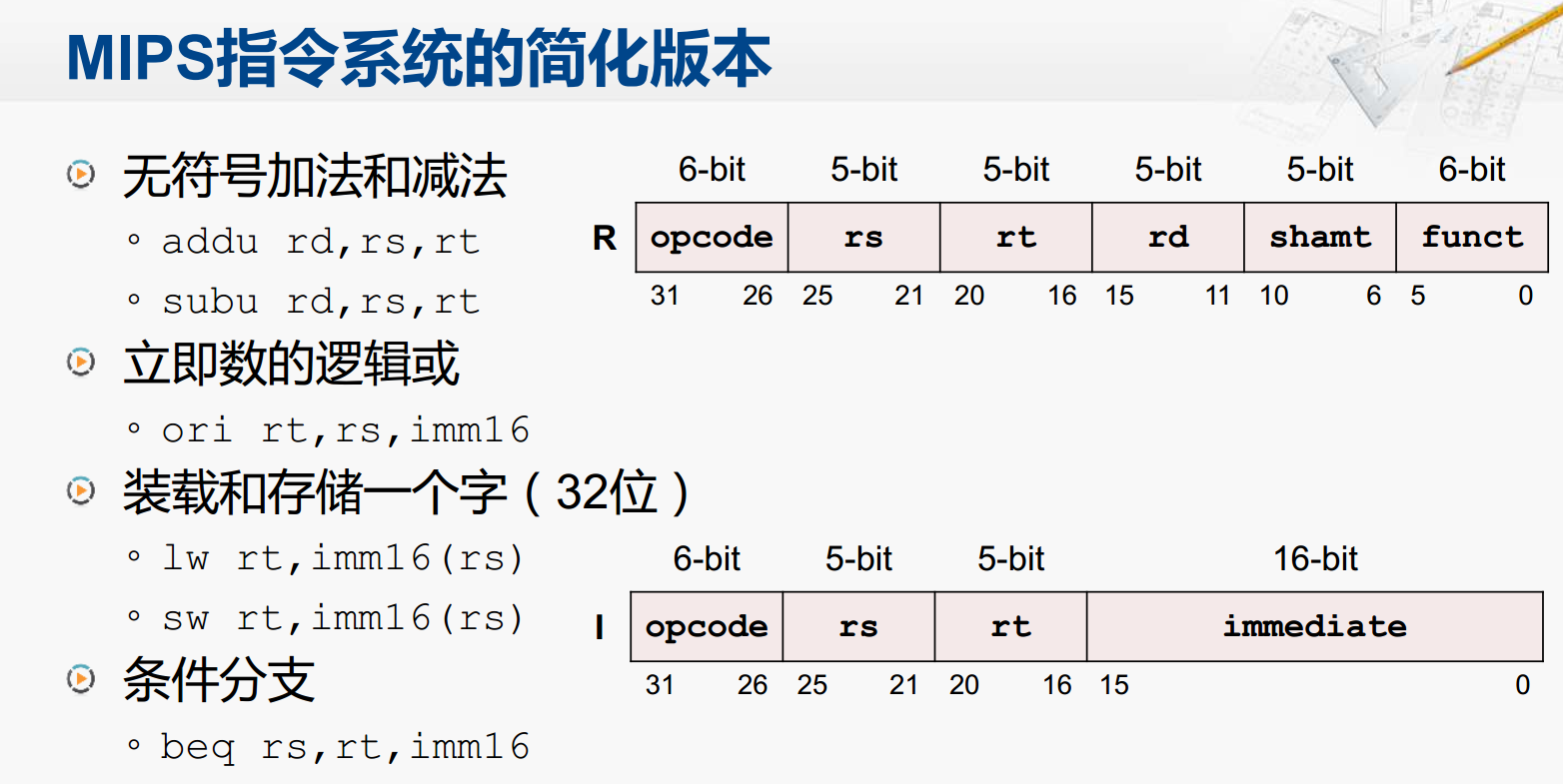

• 指令系统

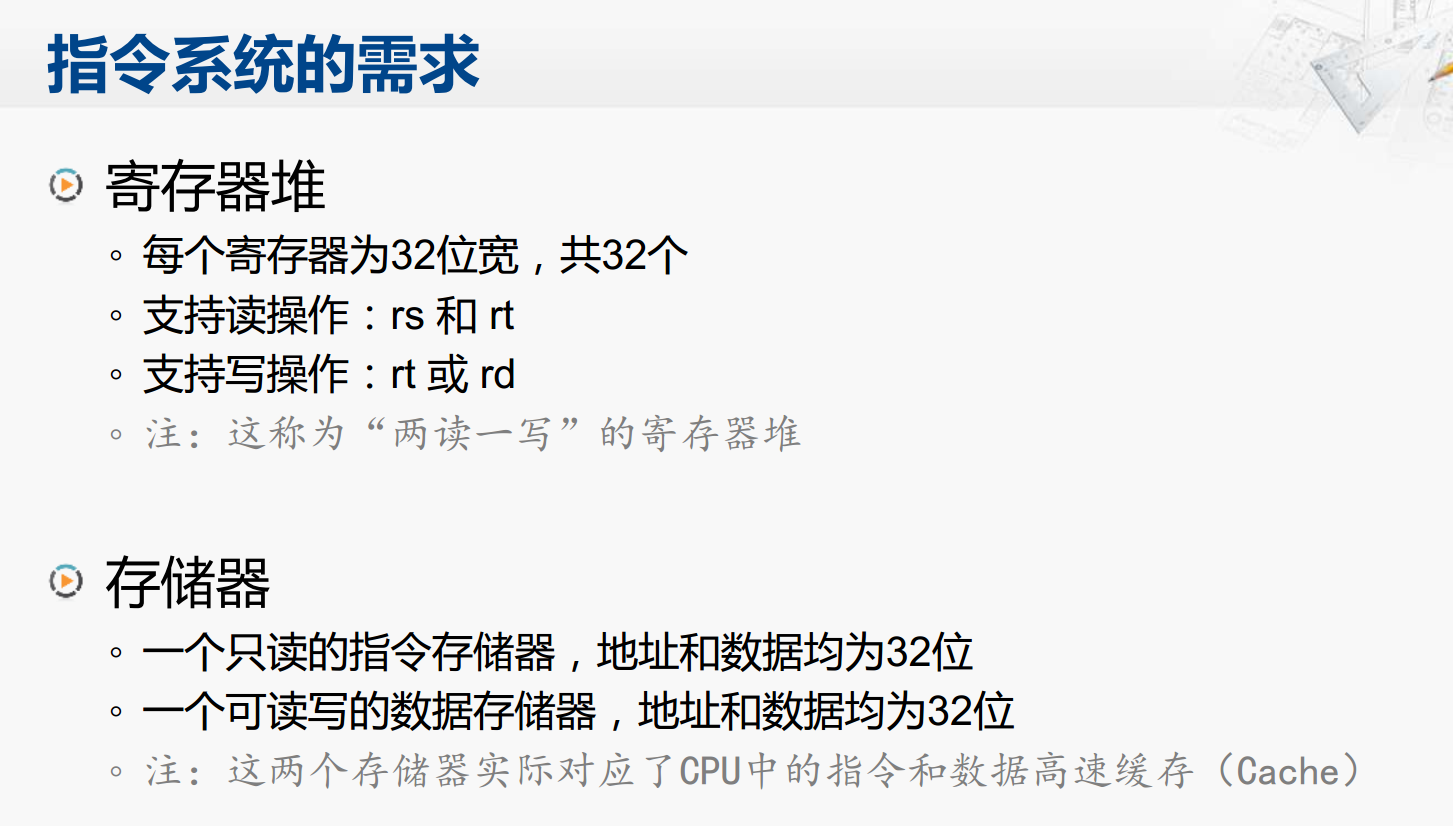

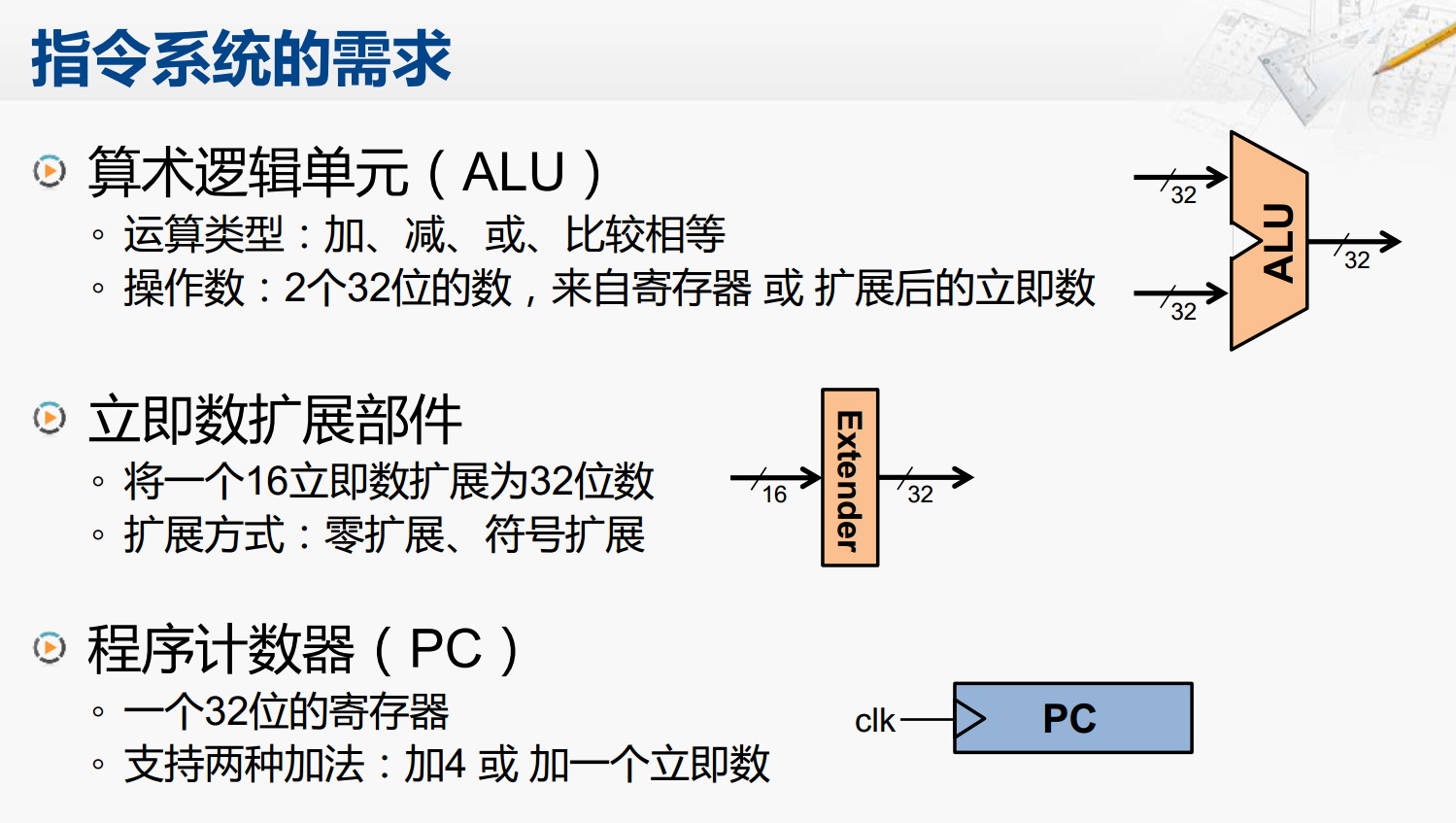

• 指令系统的需求

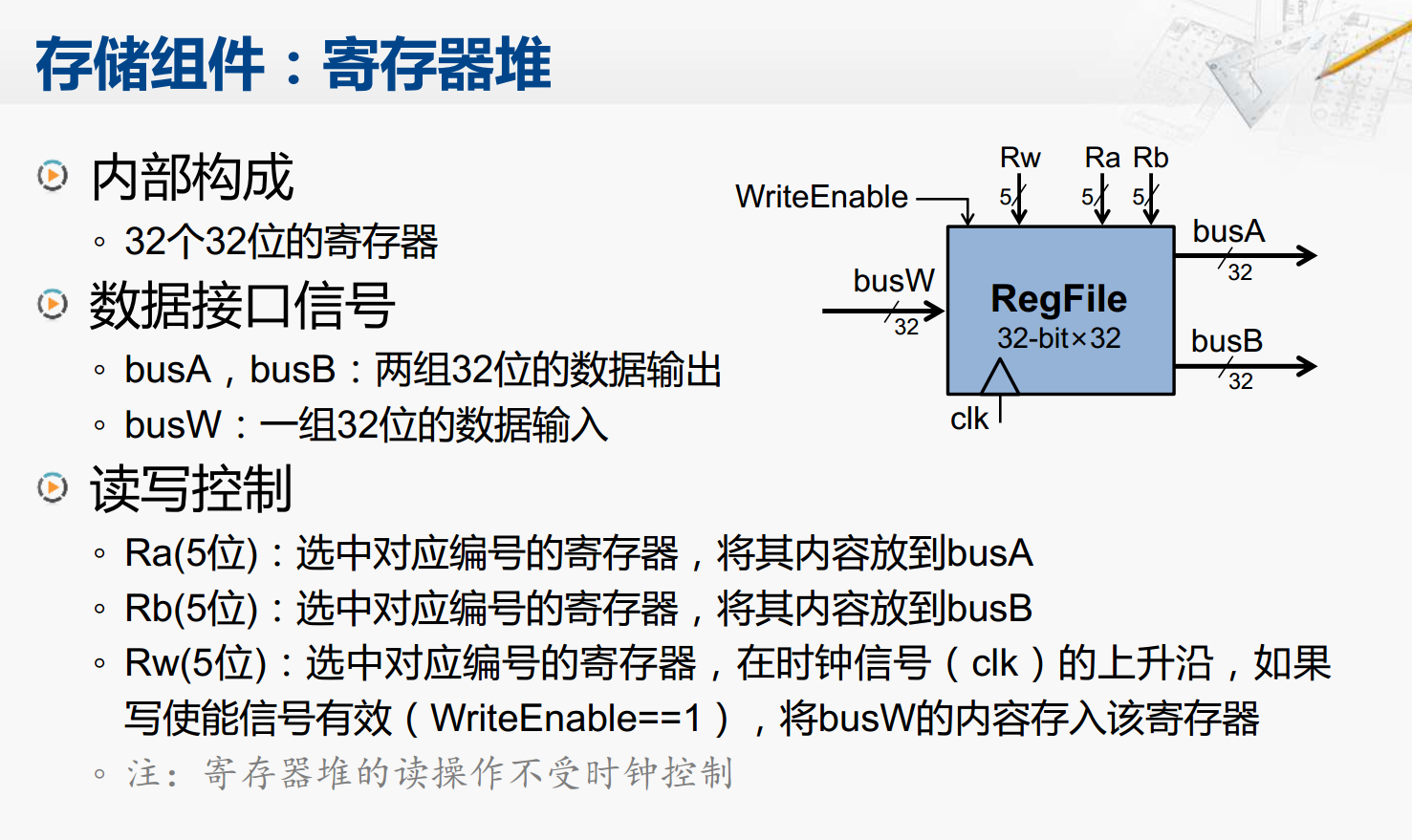

• 存储器堆

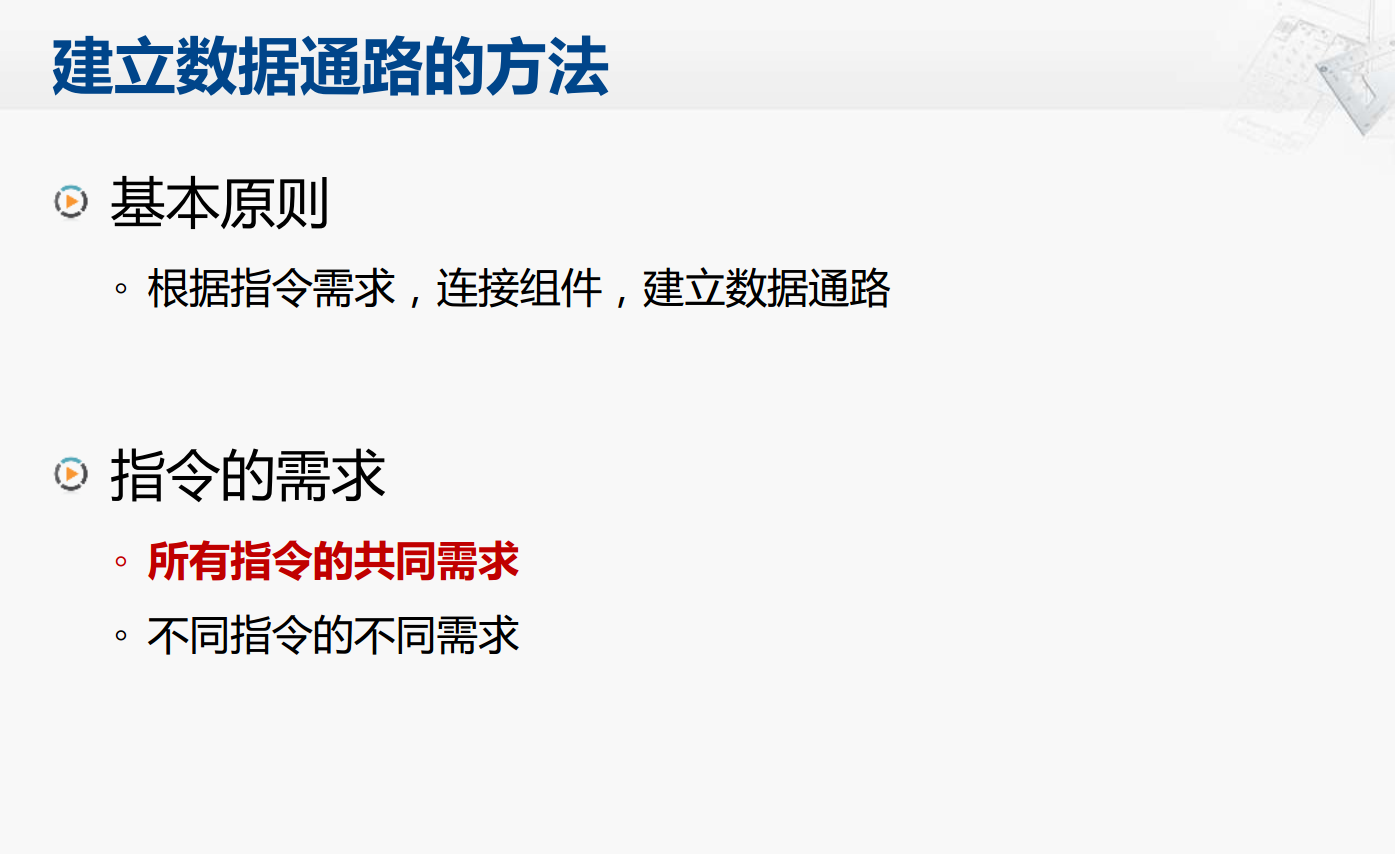

502. 数据通路的建立

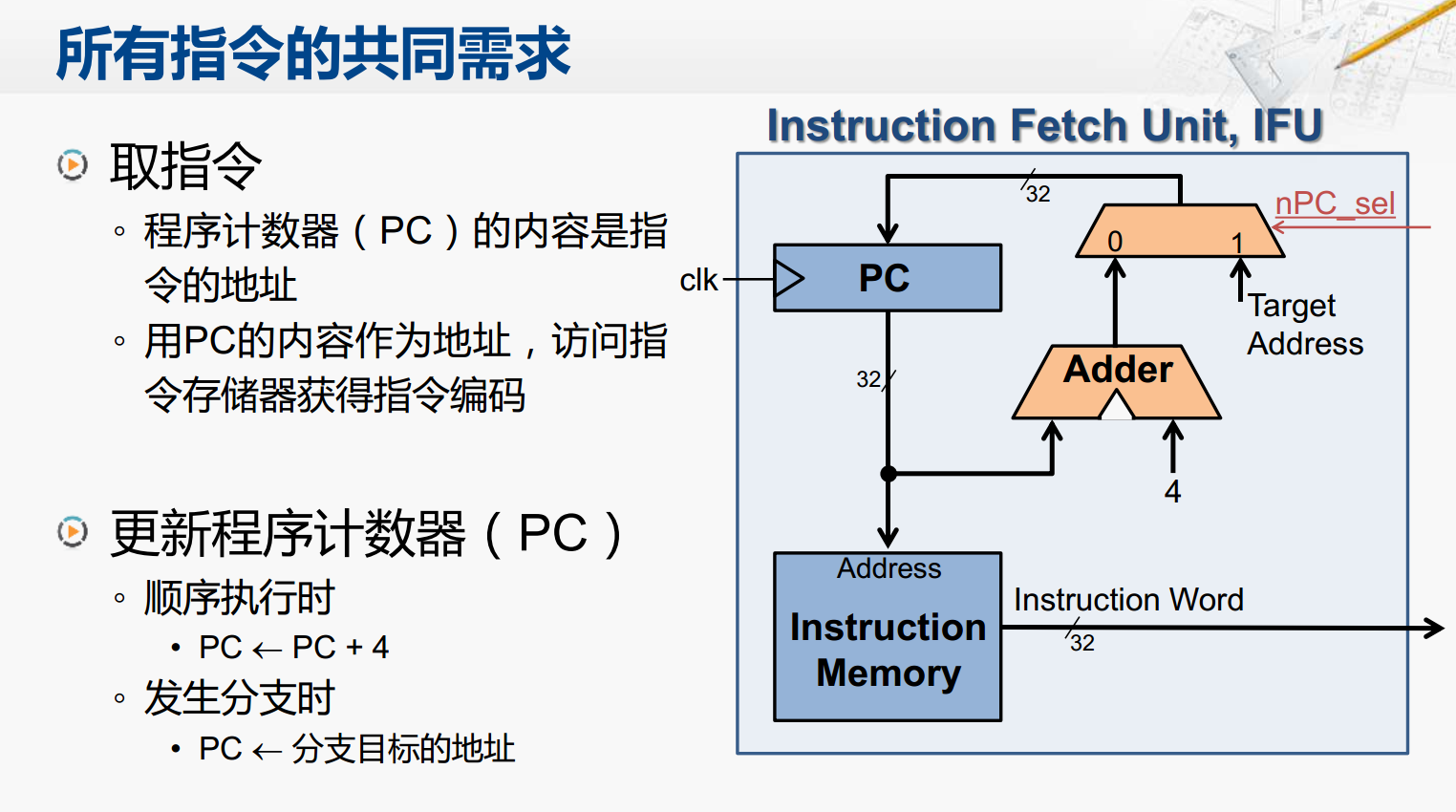

• 取址部件

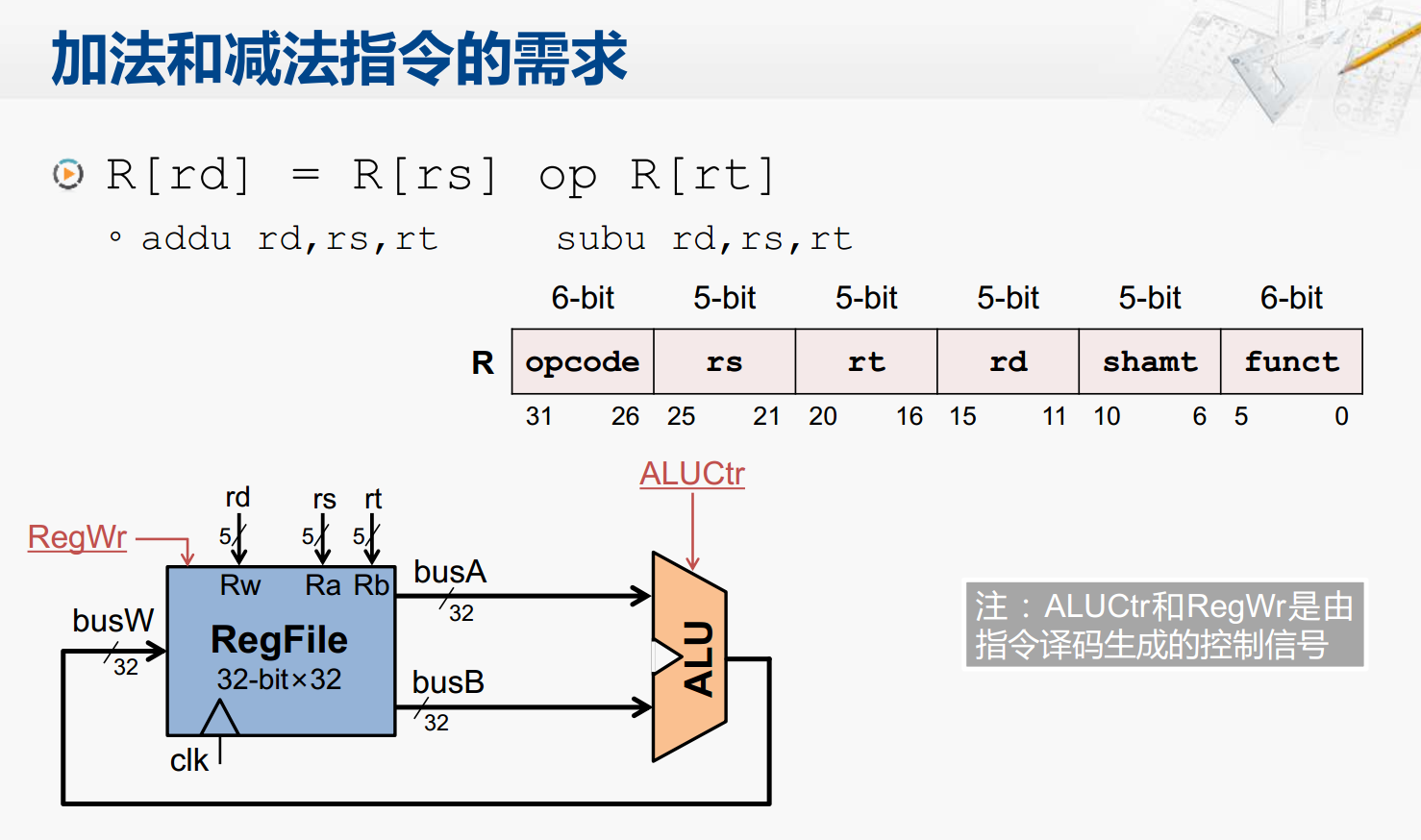

• 加法和减法指令的需求

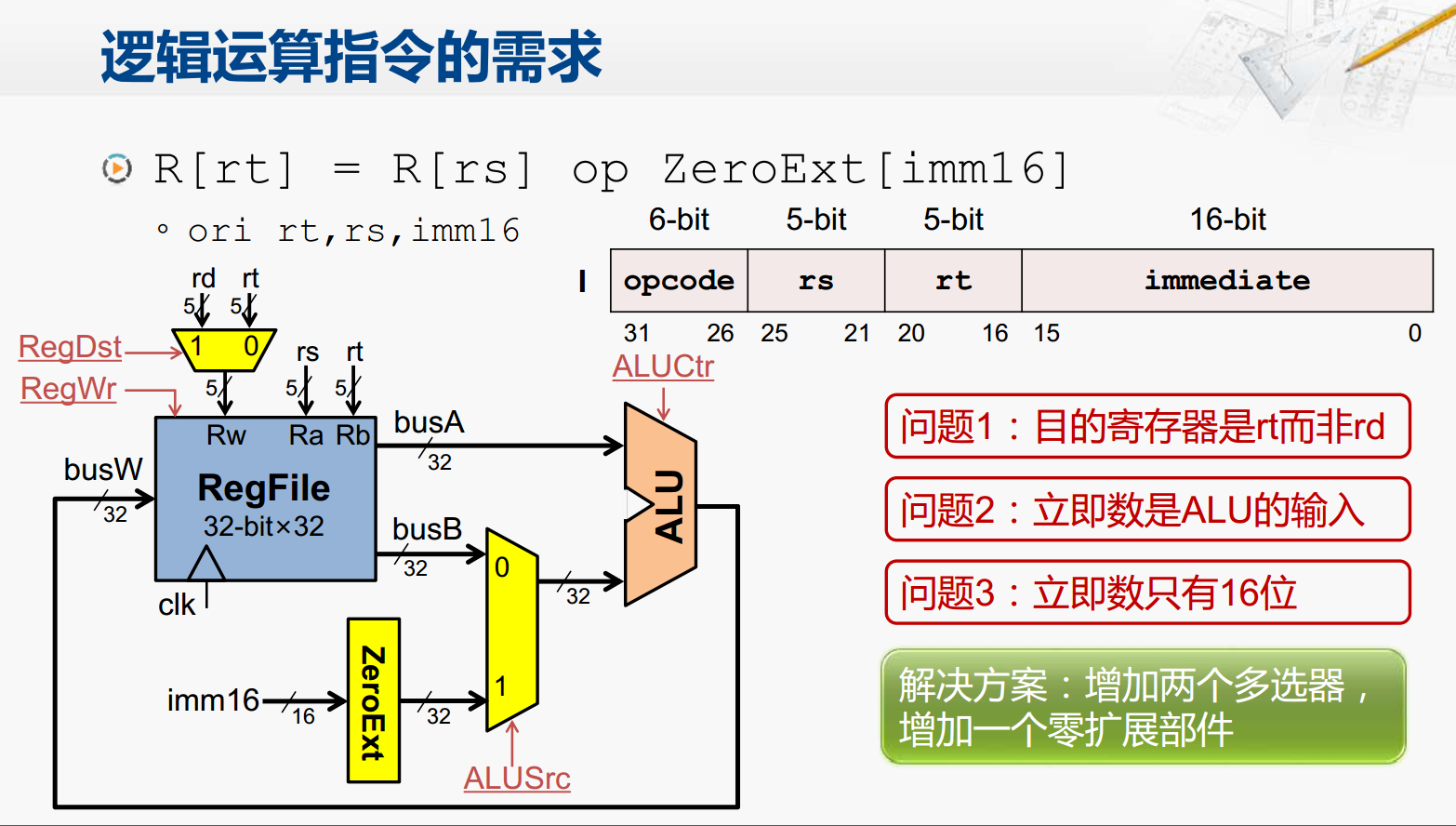

• 逻辑运算指令的需求



  满足新需求的同时依旧满足原来的需求（加法和减法指令的需求）

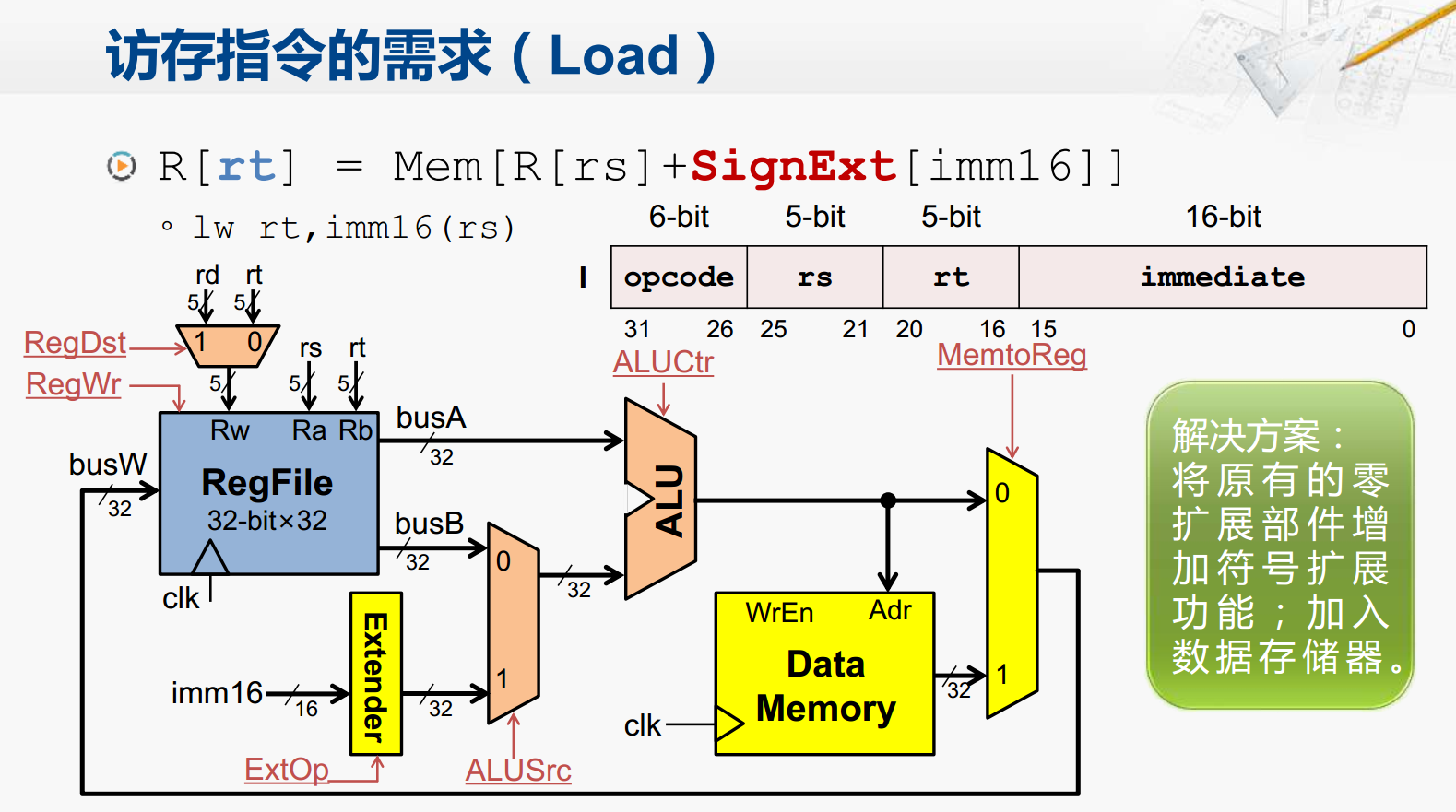

• Load指令的需求

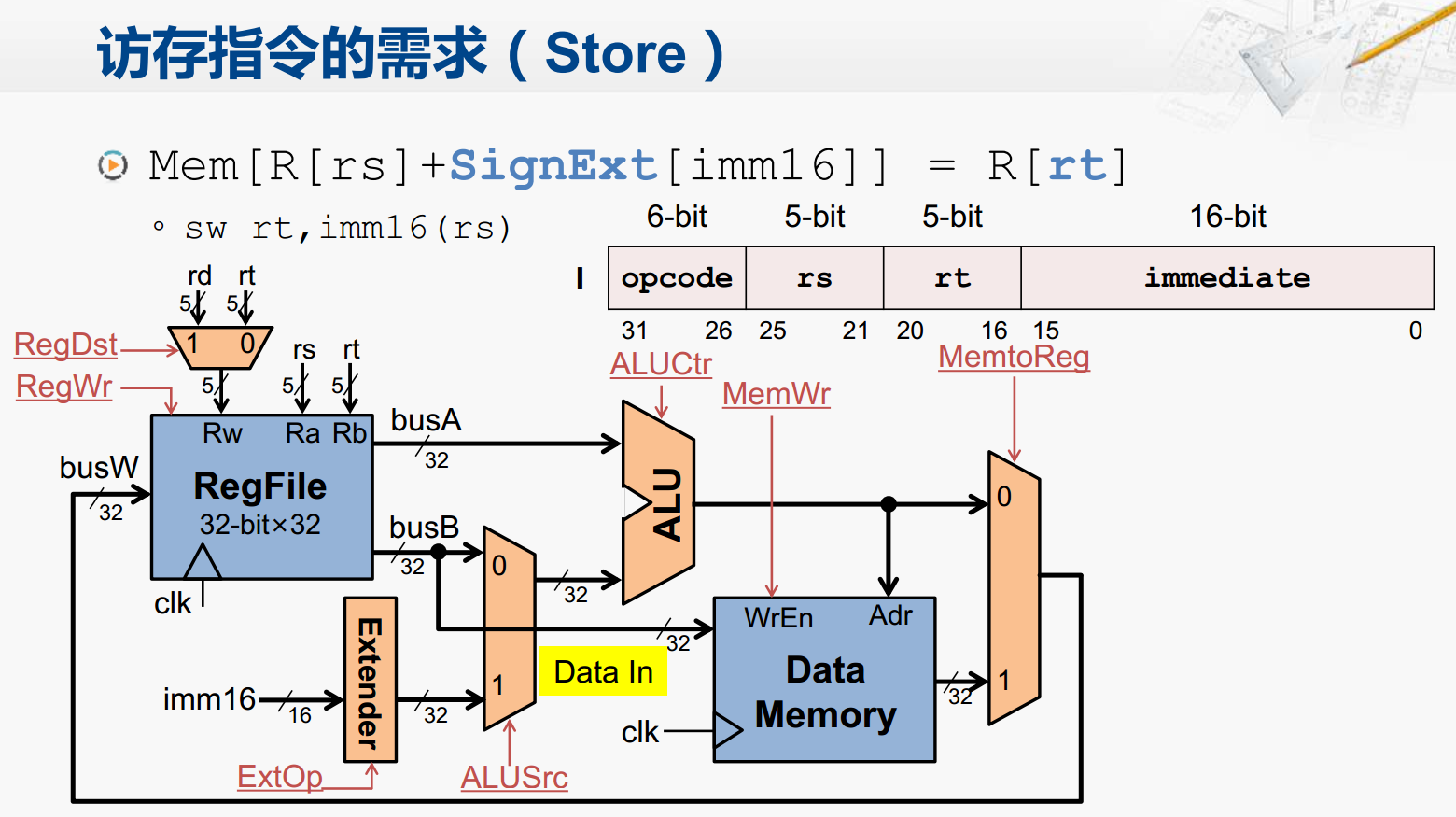

• Store指令的需求



  添加 MemWr 控制信号

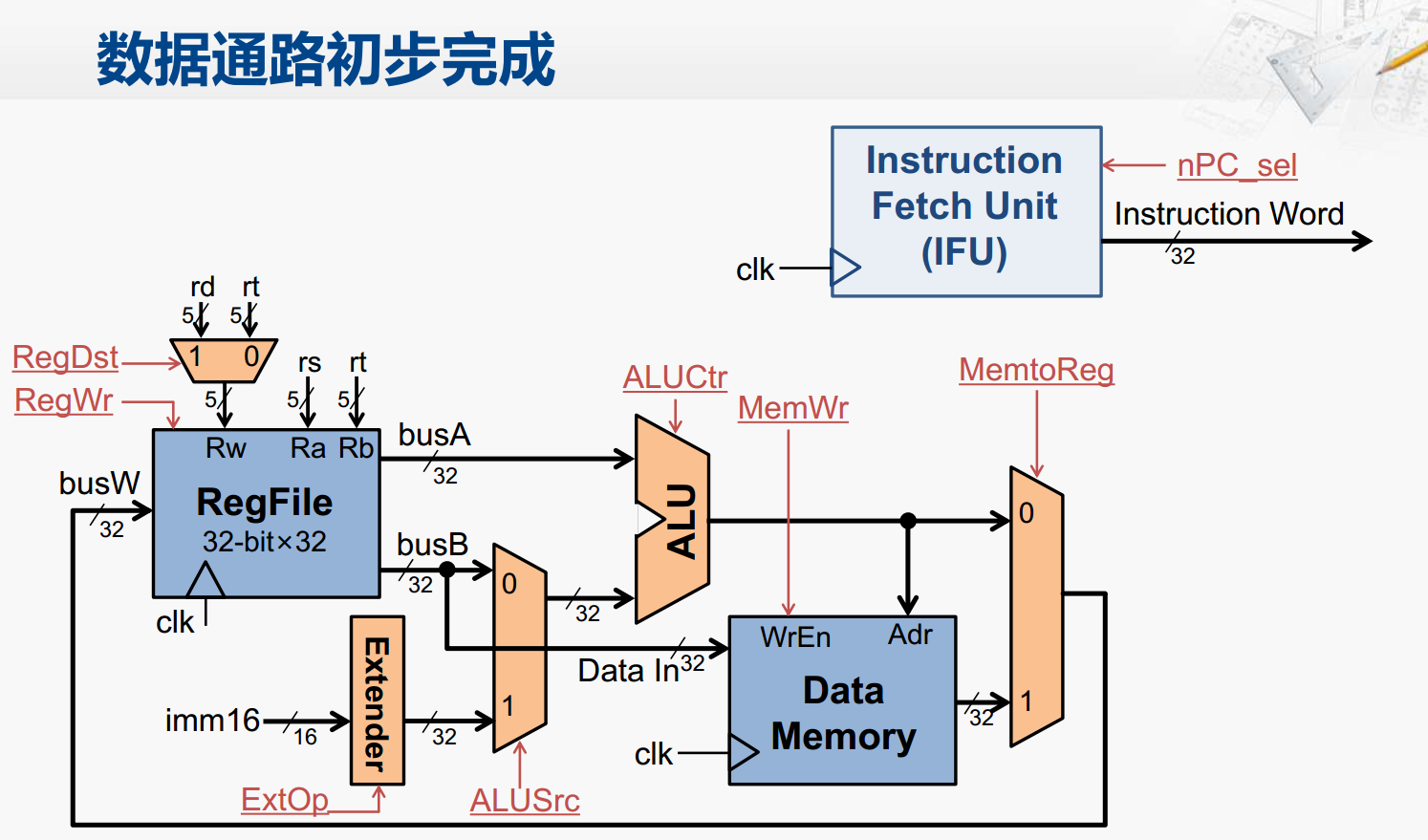

• 基本完成



503. 运算指令的控制信号

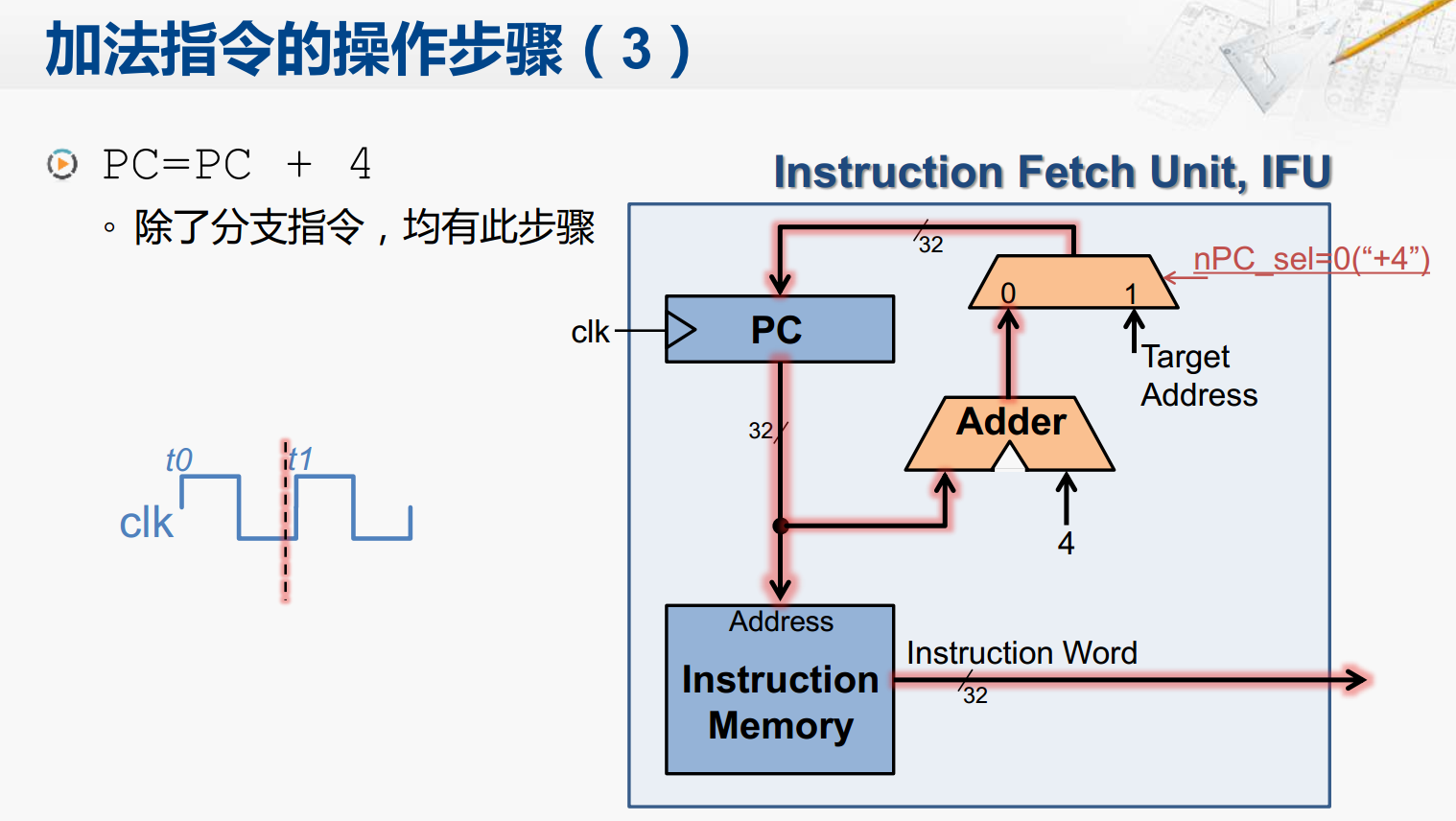

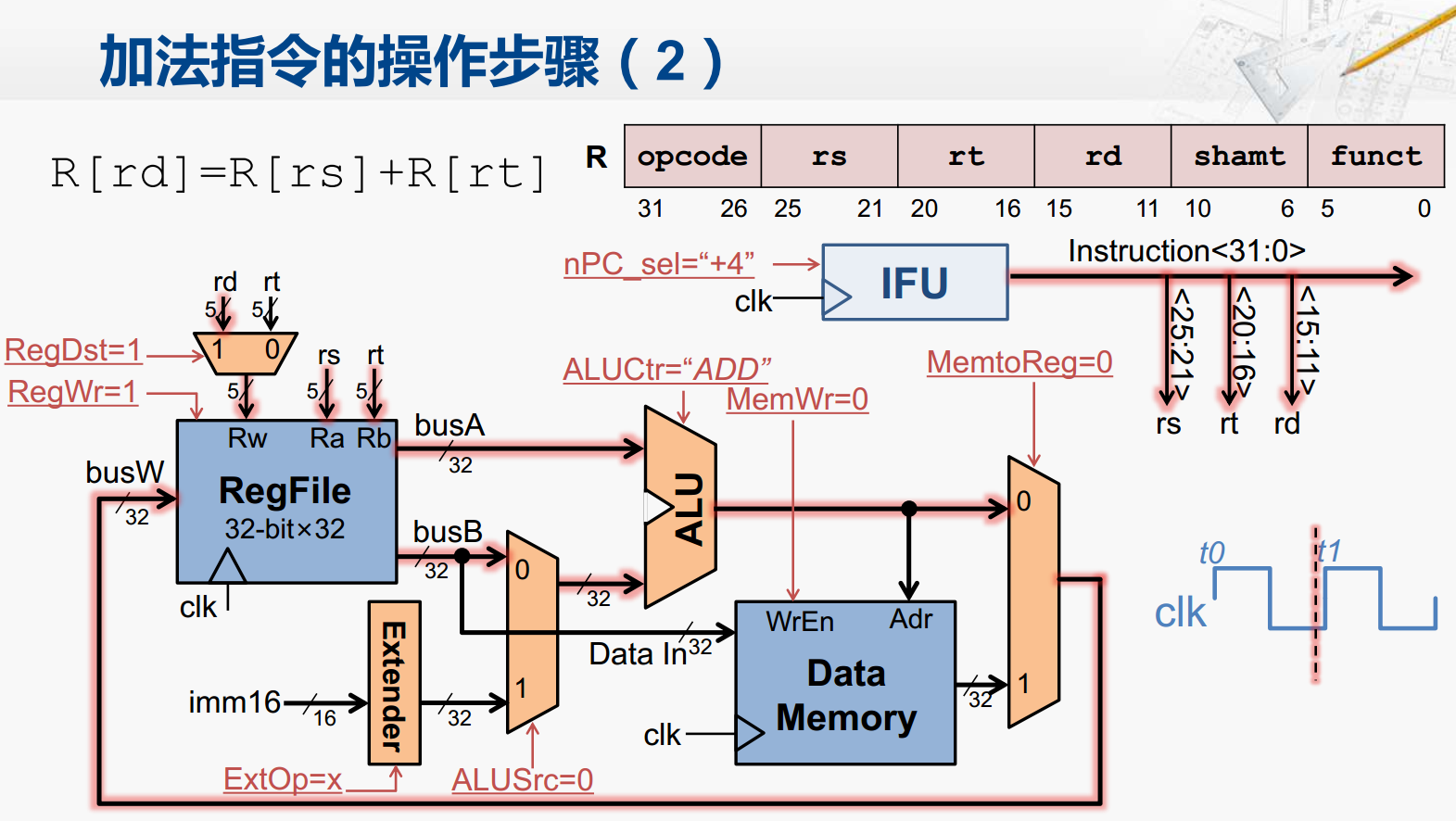

• 加法指令的操作步骤



  注意图中各个控制信号的设置

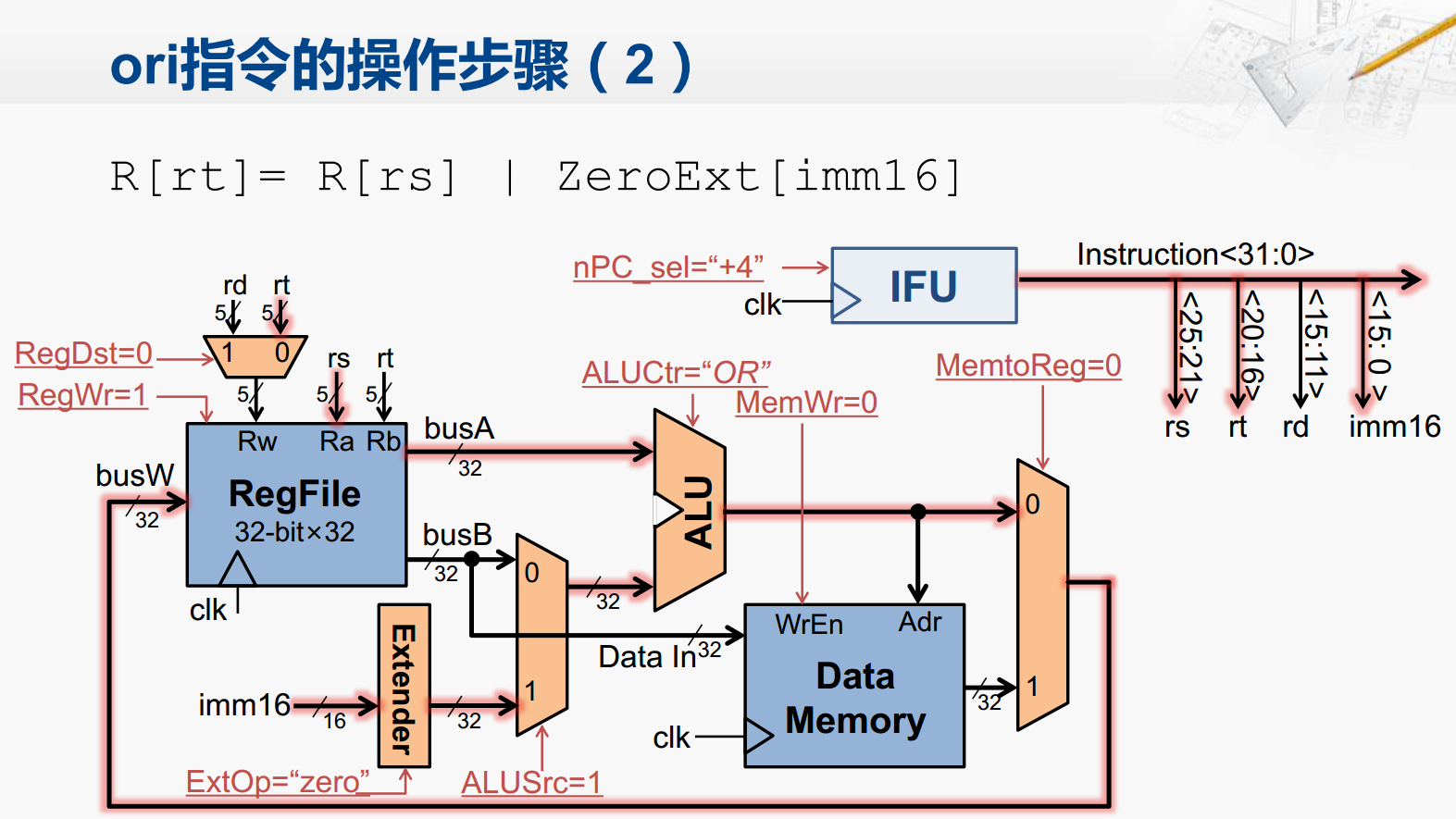

• ori指令的操作步骤



504. 访存指令的控制信号

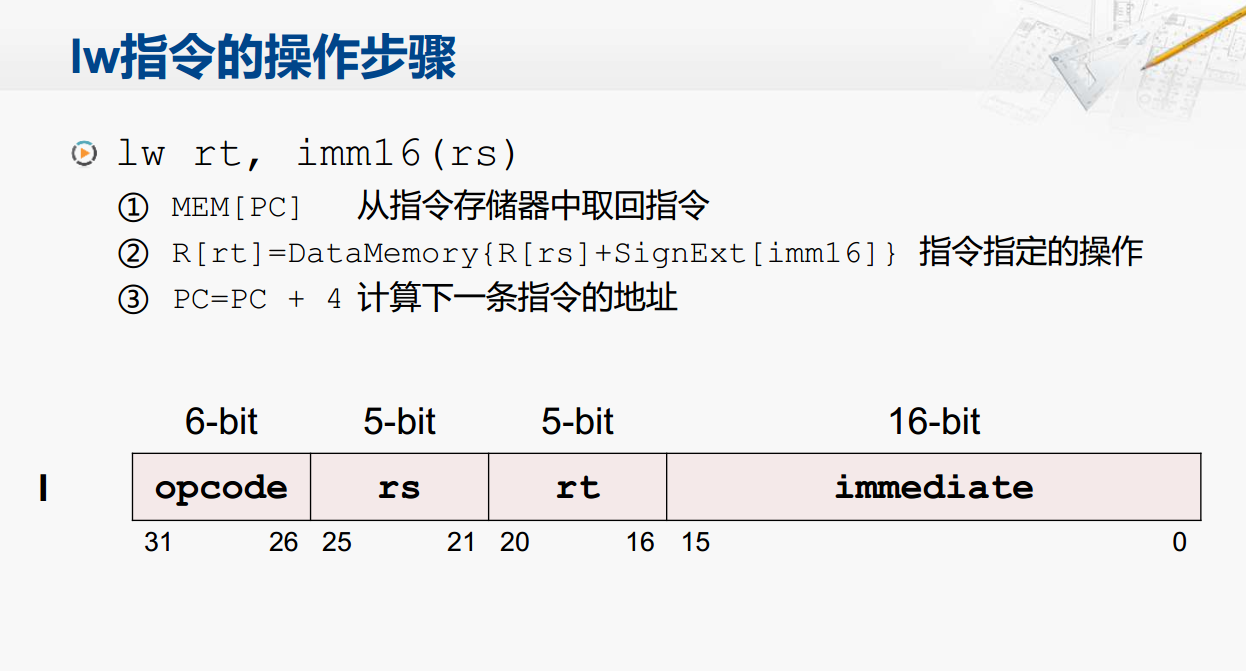

• Load指令操作步骤

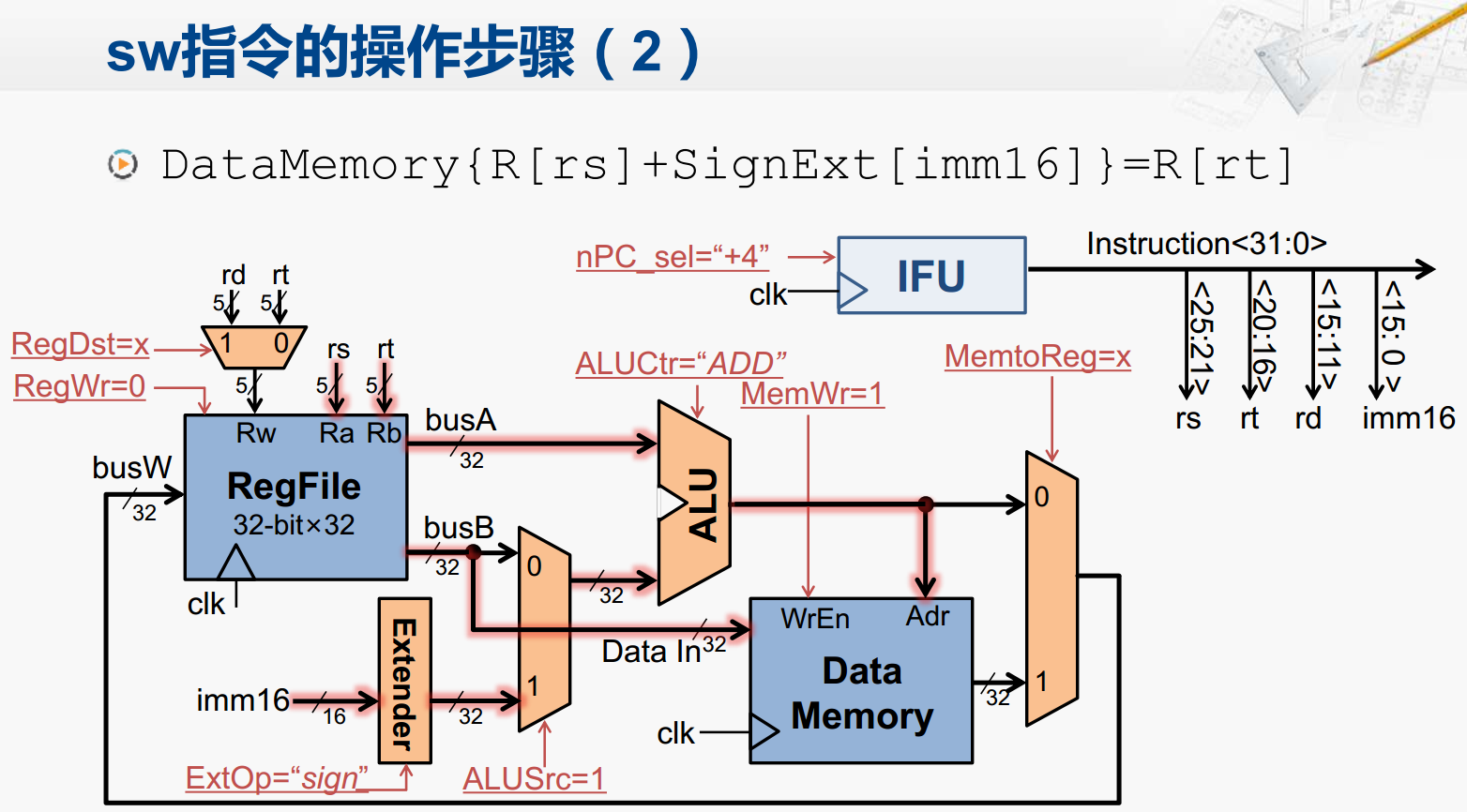

• Store指令操作步骤



505. 分支指令的控制信号

• 判断

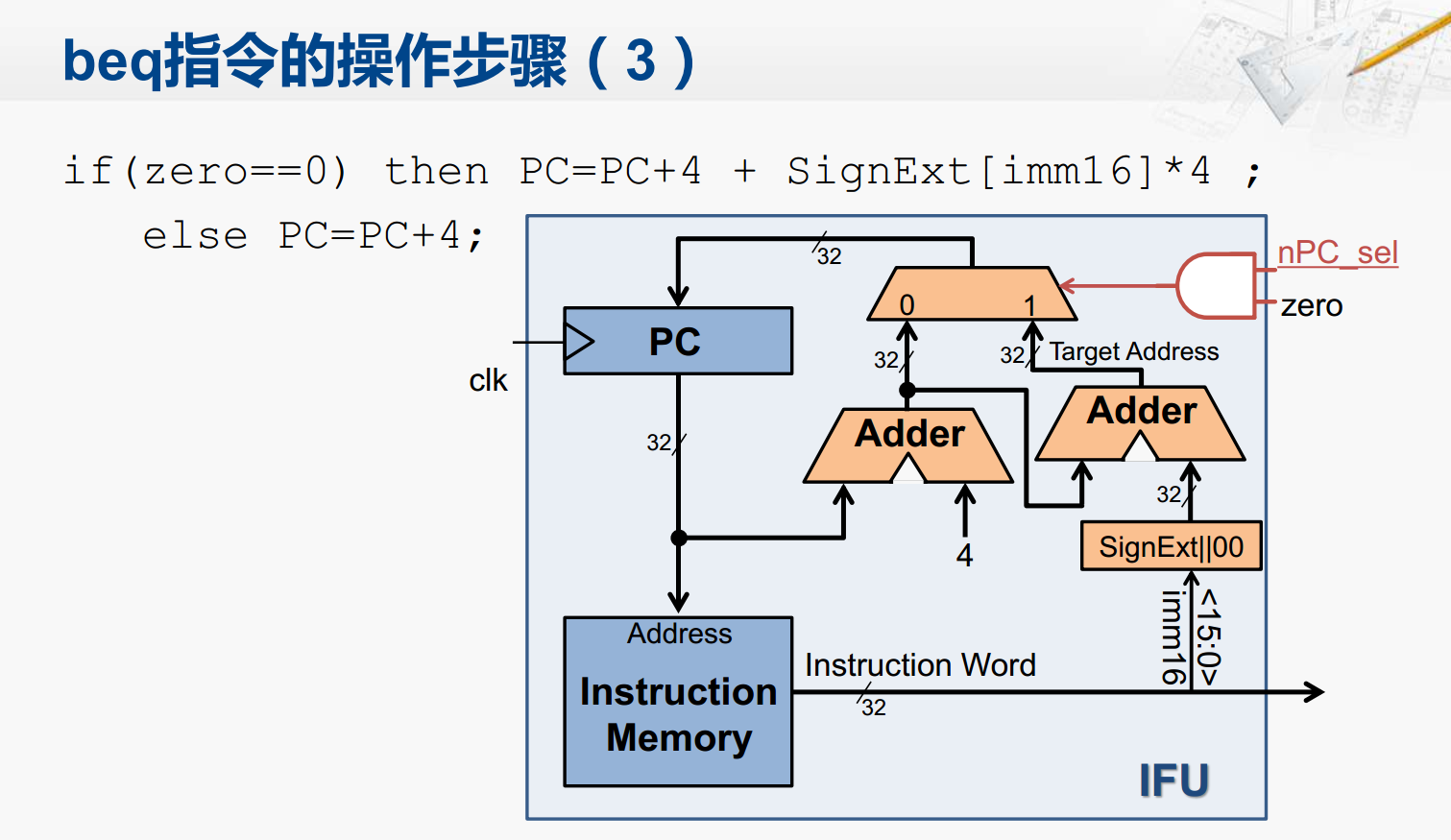

• 转移



  符号扩展之后，向左移2位，相当于乘4。

506. 控制信号的集成

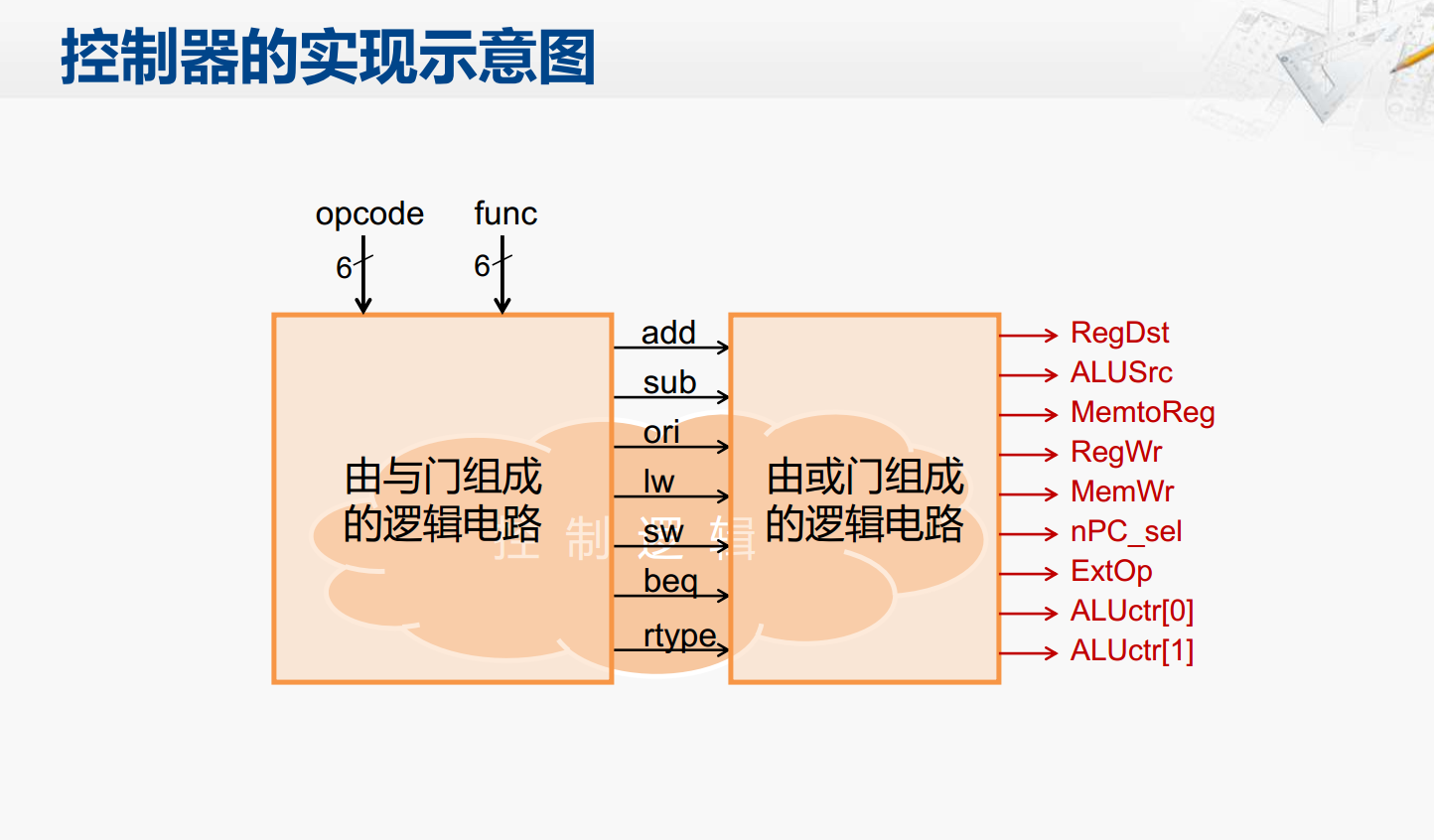

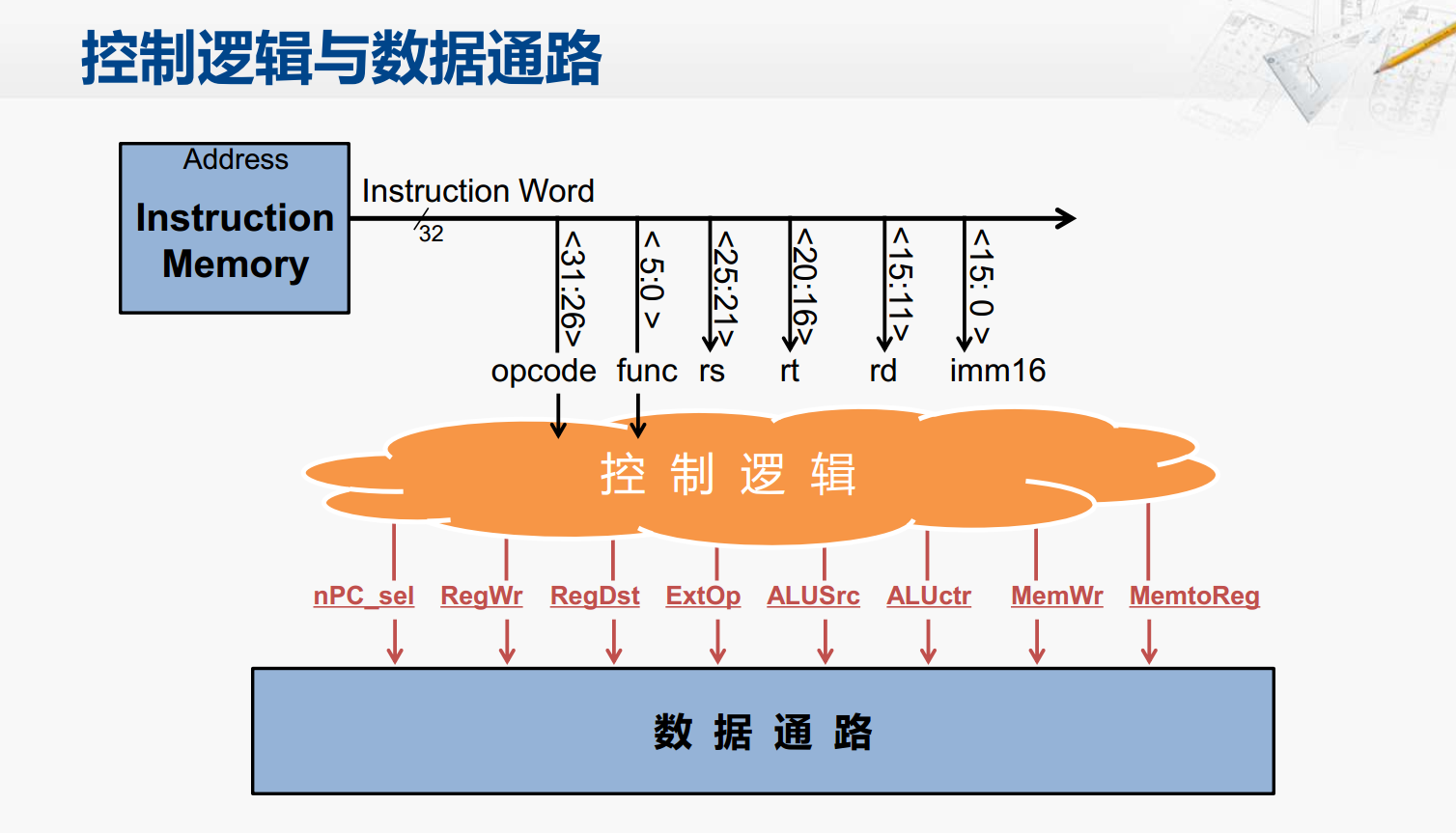

• 控制逻辑与数据通路

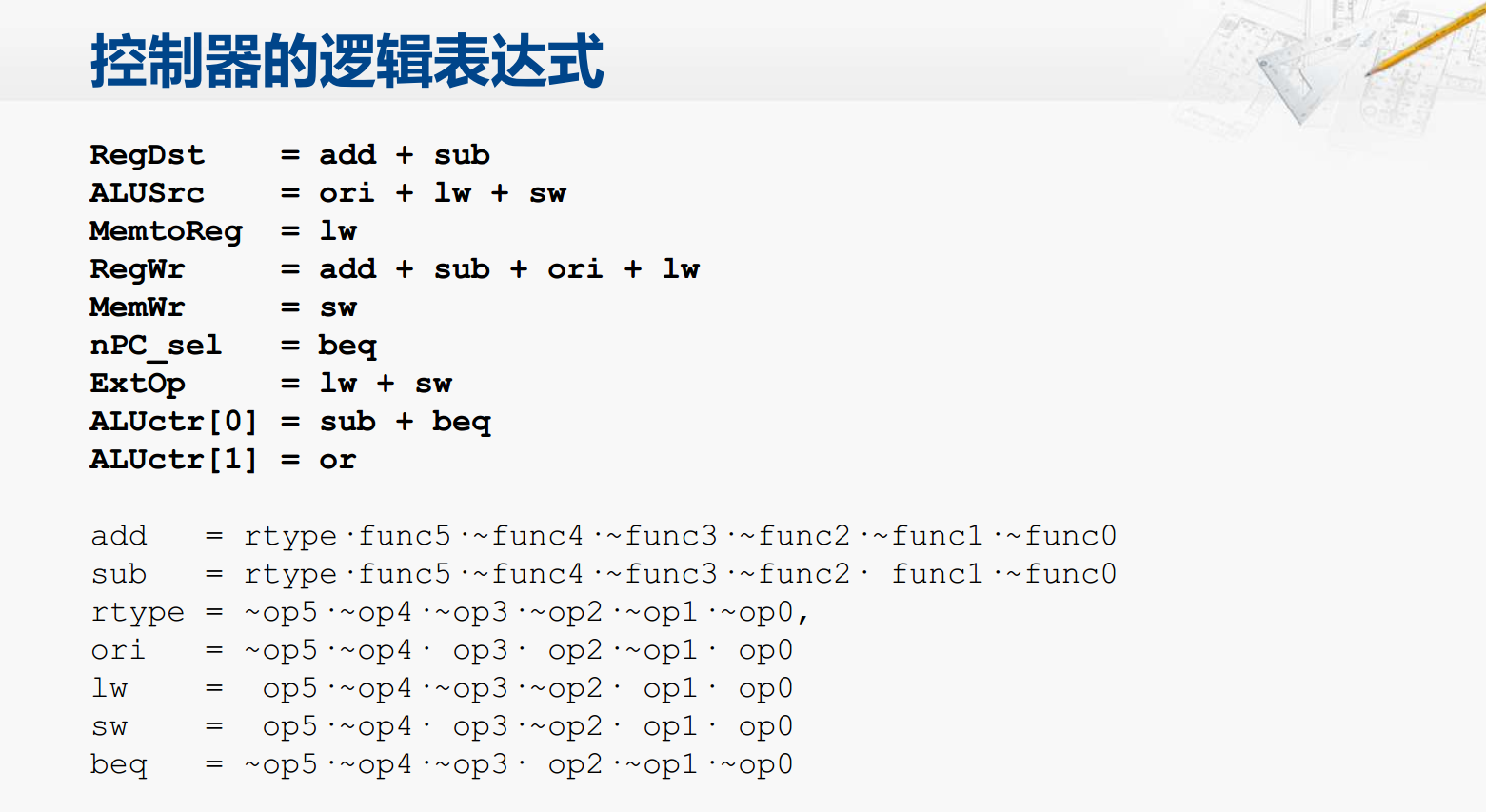

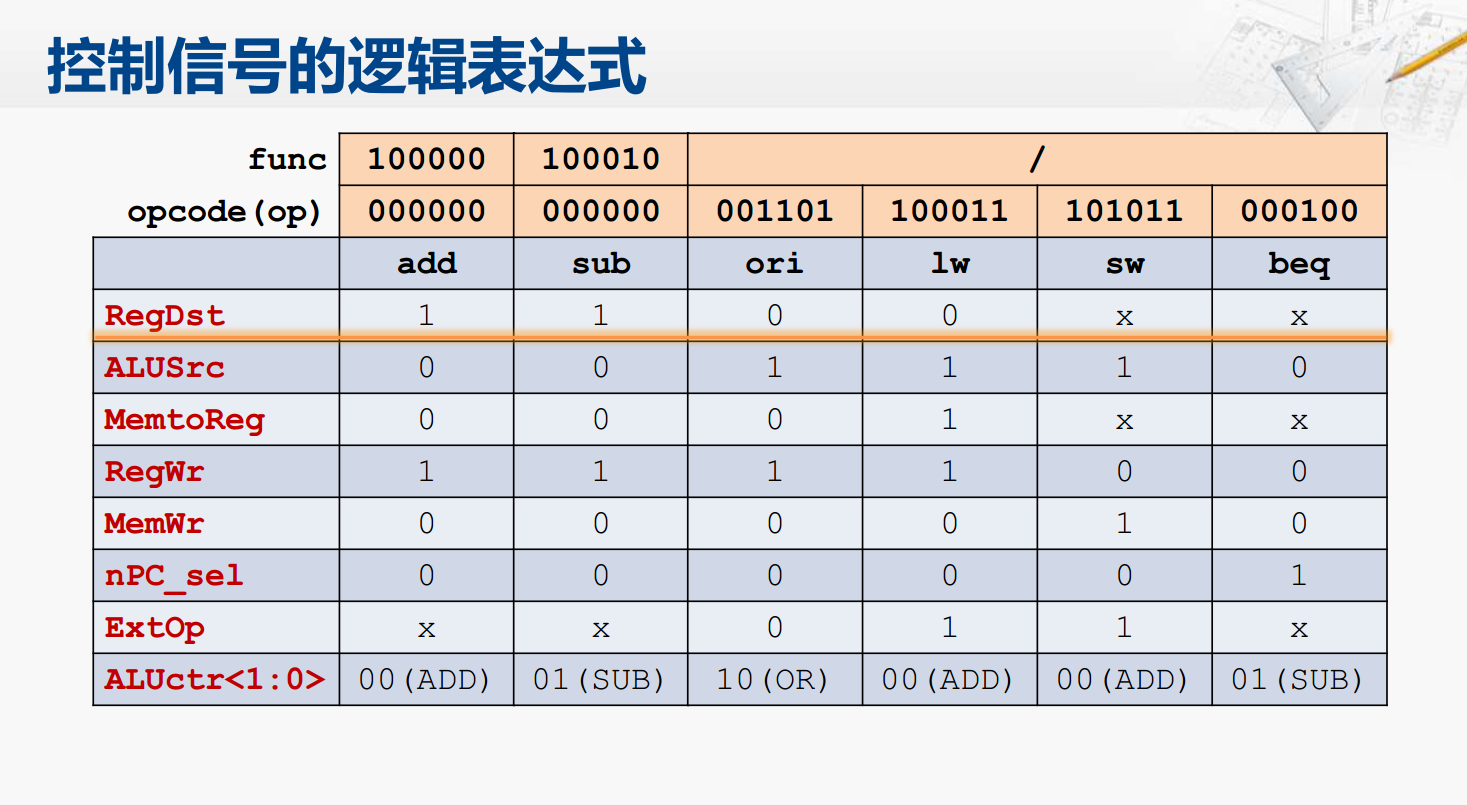

• 控制信号的逻辑表达式
