实验二 DSP数据存取实验

note_DSP

1 实验目的：

1. 了解TMS320F2812A的内部存储器空间的分配及指令寻址方式；
2. 了解ICETEK-F2812-A评估板扩展存储器空间寻址方法及其应用；
3. 了解ICETEK-F2812A实验箱扩展存储空间寻址方法及其应用；
4. 学习用CCS修改、填充DSP存储单元的方法；
5. 学习操作TMS32028XX内存空间的指令。

2 实验内容

2.1 准备工作

• 将XDS510 USB JTAG仿真器通过JTAG接口与DSP连接，再由USB线供给电源；

  • 工作状态指示：仿真器上的指示灯显示了仿真器的工作状态。仿真器连接到 PC（JTAG口未连接目标板），该灯显示红色，连接目标板时（目标板未通电）显示绿色，目标板通电后显示红色，启动CCS后，当CCS与目标板正确连通后显示绿色。CCS关闭后，指示灯显示红色；
• 在setup中配置为F2818 Emulator；
• 新建工程，新建Memory.c,添加cmd文件 C:\ICETEK\LF2812A\F2812\DSP281x_common\cmd\ 和C:\ICETEK\LF2812A\F2812\DSP281x_headers\cmd\ 。

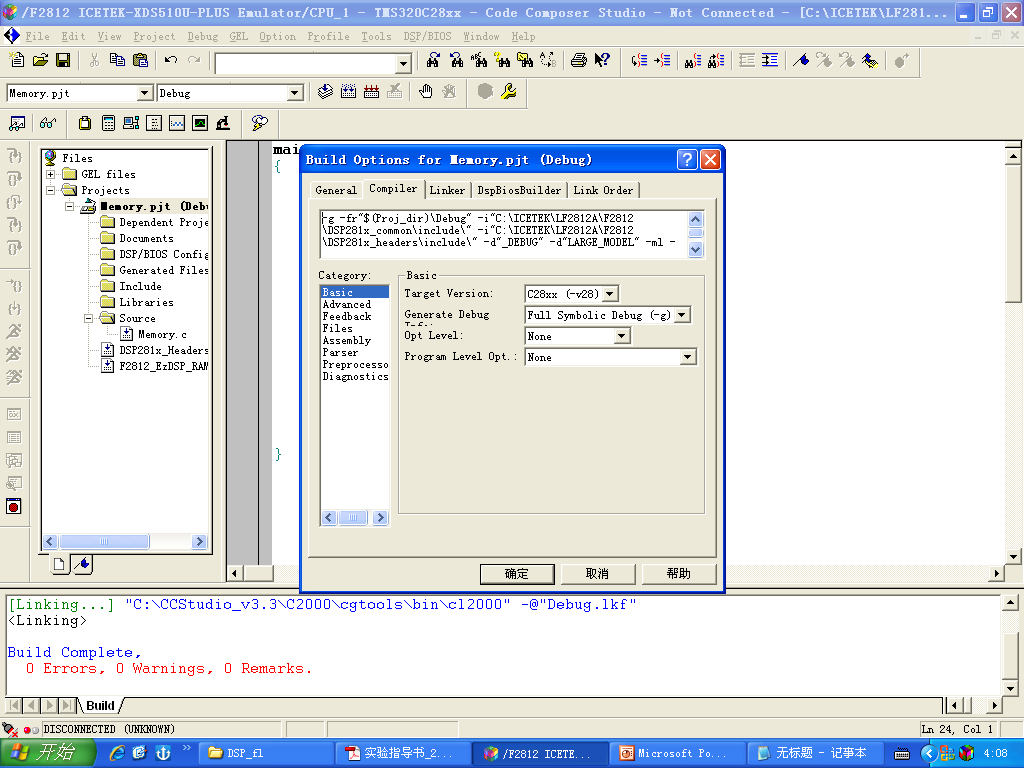

• 设置工程build option如下图（添加上一步中两个CMD文件的目录）：

• 并在同一个对话框中Linker标签中用同样的方法进行设置,增添属性如下：

-i “C:\ICETEK\LF2812A\F2812\DSP281x_headers\include\"
-l "rts2800_ml.lib"
-i “C:\ICETEK\LF2812A\F2812\DSP281x_common\include\”

2.2 编译，连接下载程序

• 敲入Memory.C代码如下：

main()
{
  int i;
  unsigned int * px;
  unsigned int * py;
  unsigned int * pz;
  px=(unsigned int *)0x80000;
  py=(unsigned int *)0x80100;
  for ( i=0,pz=px;i<16;i++,pz++ )
   (*pz)=i;
  for ( i=0,pz=py;i<16;i++,pz++ )  //  在此加软件断点
   (*pz)=0x1234;
  for ( i=0;i<16;i++,px++,py++ )  //  在此加软件断点
   (*py)=(*px);   while(1)
  {   } //在此加软件断点
}

• 按注释行要求设置断点；
• 编译，连接并下载程序。

2.3 程序区的观察和修改

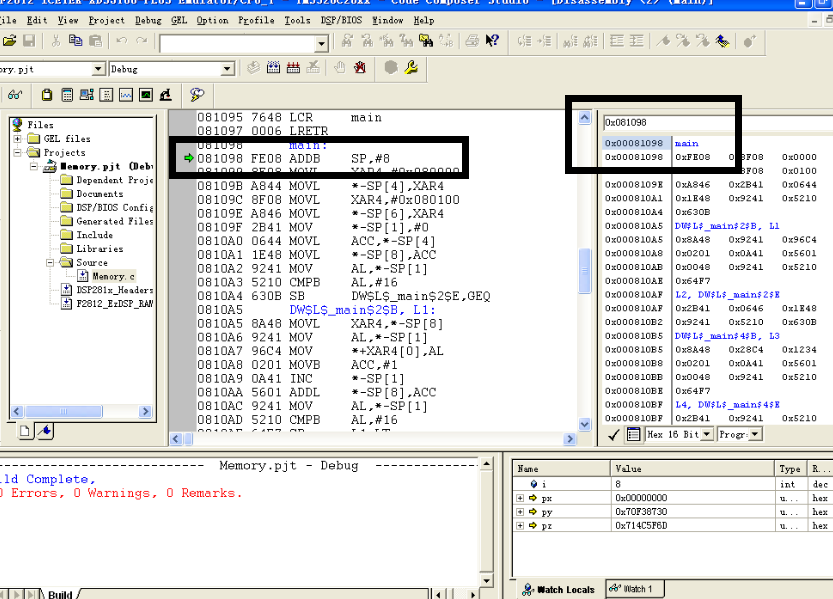

• 运行到main函数入口：选择菜单Debug->Go Main，当程序运行并停止在
  main函数入口时，展开Disassembly反汇编窗口如图所示，这是c语言文件反编译而来的汇编文件，其中绿色小箭头指向位置和c语言文件中的main有对应关系（断点和箭头都会同时出现在两个文件的对应位置），绿色小箭头指向main，此时main函数入口地址为081098H，也就是说从此地址开始存放主函数的程序代码。

• 显示并修改程序区存储单元：

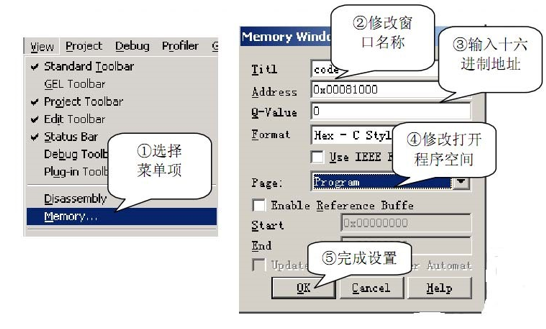

  • view>>Memory显示内存中的程序区存储单元：

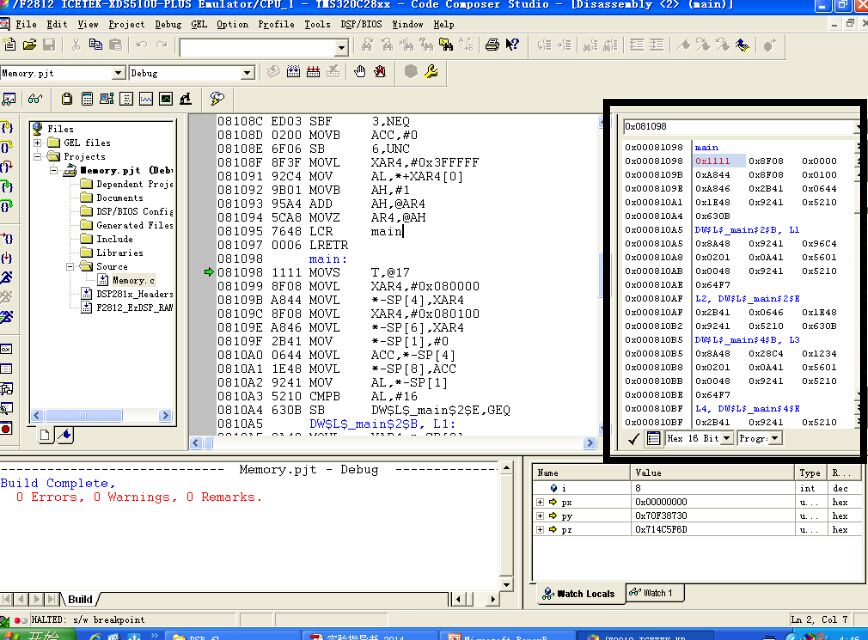

  • 如下图右边黑框圈起窗口即为调出的Memory窗口，可以在这里设置显示程序区还是数据区，也可以调出属性设置窗口如修改数字显示方式等；在这里可以看到汇编语言对应的机器语言，点击其中框框可以任意修改，同时在反汇编窗口中的反汇编语句也会发生对应变化。

• 显示并修改数据区存储单元：

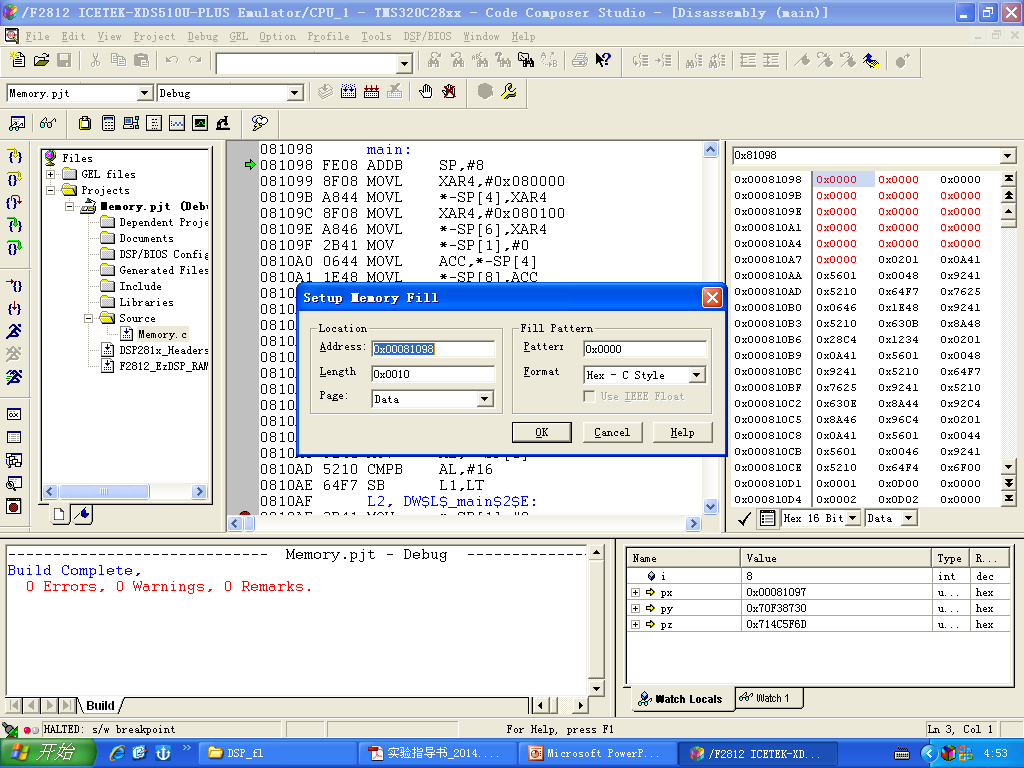

• 数据区也是一样的道理，下图为将从0x00081098地址开始的16个数据改写成0，十六进制。


3 实验结论

• 实验程序运行之后， 位于数据区地址80000H 开始的 16个单元的数值被复制到了数据区 80100H 开始的 16 个单元中。
• 通过改写内存单元的方式，我们也可以手工设置 DSP 的一些状态位，尤其是手工改变DSP中数据区存储单元数据非常方便（讲道理程序区该怎么改怎么可能懂嘛）。
