实验四 液晶显示器控制显示

note_DSP

1 实验目的

• 通过实验学习使用2812ADSP 的扩展I/O端口控制外围设备的方法，了解液晶显示器的显示控制原理及编程方法。

2 实验内容

2.1 实验准备

• 连接实验设备，开启电源，启动CCS，打开工程文件Lcd.pjt；
• 观察结果：LCD显示屏左上角循环一位十进制数字递增，计数nCount每到一次十，数据控制接口写入的数据取一次反，则单位数据背景取反，再递增，往复循环。

2.2 运行程序观察效果

• 更改内循环中数据中 CTRLCDLCR=(NbW==0)?(LEDKEY[nCount][i]):(~ledkey[nCount][i]);为
  CTRLCDRCR=(NbW==0)?(LEDKEY[nCount][i]):(~ledkey[nCount][i]);

  • 结果可以看到数字由左上第一列移到了上方中间。关于这两个宏的定义如下，这里CTRLCDLCR和CTRLCDRCR分别对应着液晶显示模块两个数据控制接口的地址，每次控制屏幕显示符号，都先编好对应index以循环将所需数据映射到index，写入对应2数据控制接口：

#define CTRLCDLCR  *(int *)0x108003
#define CTRLCDRCR *(int *)0x108004

• 向液晶显示模块发送控制命令的方法是通过向命令控制接口(#define CTRLCDCMDR *(int *)0x108001)写入命令控制字，然后再向辅助控制接口(#define CTRLCDCR *(int *)0x108002)写入0。

void Delay(unsigned int nTime);     // 延时子程序
void TurnOnLCD();           // 打开显示
void LCDCLS();              // 清除屏幕显示内容

• 改变如下代码块中a和b分别可以改变数据写入的起始行和起始列，其中页号取值为0-7，列号取值为0-63；

    CTRLCDCMDR=LCDCMDPAGE+a;
    Delay(LCDDELAY);
    CTRLCDCR=0;
    Delay(LCDDELAY);
    CTRLCDCMDR=LCDCMDVERADDRESS+b;
    Delay(LCDDELAY);
    CTRLCDCR=0;
    Delay(LCDDELAY);

3 实验结论

3.1 实验流程图

3.2 实验结论

• 液晶显示模块中有两片显示缓冲存储器（(8*8)*64分担左侧右侧），分别对应屏幕显示的像素点，写入1则显示，写入0则清零，发送控制命令的方法是先写入控制命令字选择操作位置得到页数和列数，再将待显示数据写入液晶显示模块缓存，将数据发送到相应数据控制I/O接口。

4 思考题

• 试设计程序在液晶屏上显示记时时钟，精确到秒，形式为“时时：分分：秒秒”。

• 流程图

• 主函数

void main(void)
{
   InitSysCtrl();   //初始化系统时钟
    CTRGR=0x80;     // 初始化CTR
    Delay(LCDDELAY);
    CTRGR=0x0;
    Delay(LCDDELAY);
    CTRGR=0x80;
    Delay(LCDDELAY);
    TurnOnLCD();                // 打开显示
    LCDCLS();               // 清除显示内存
    CTRLCDCMDR=LCDCMDSTARTLINE;     // 设置显示起始行
    Delay(LCDDELAY);
    CTRLCDCR=0;
    Delay(LCDDELAY);
    f_init();              //初始化显示时钟00 00 00
    f_clock();             //运行时钟                                     }

• 定时器初始化

void f_init()
{
int i,j;
int shift[6]={0,6,16,22,32,38}; //调整数字间距
    CTRLCDCMDR=LCDCMDPAGE;      // 设置起始页
    Delay(LCDDELAY);
    CTRLCDCR=0;
    Delay(LCDDELAY);
    for(j=0;j<6;j++)
    {
        CTRLCDCMDR=LCDCMDVERADDRESS+shift[j];   // 设置显示位置
        Delay(LCDDELAY);
        CTRLCDCR=0;
        Delay(LCDDELAY);
        for ( i=1;i<7;i++ )
        {
            CTRLCDLCR=ledkey[0][i]; //写入数字0
            CTRLCDCR=0;
        }
    }
}

• 定时器逻辑函数

void f_clock(){
int i,j;
int n[6]={0,0,0,0,0,0},int shift[6]={0,6,16,22,32,38};
    for (;;){
        for(j=0;j<6;j++){
           CTRLCDCMDR=LCDCMDVERADDRESS+shift[j];
           Delay(LCDDELAY);CTRLCDCR=0;Delay(LCDDELAY);
           for ( i=1;i<7;i++ ){
            CTRLCDLCR=ledkey[n[j]][i];CTRLCDCR=0;}}
        if(n[5]%2==0)
            f_colon(1);//每秒钟冒号闪烁一次
        else
            f_colon(0);
        Delay(4096); //延时
        n[5]++;      //更新时刻
        if ( n[5]==10 ){
            n[5]=0;n[4]++;
            if(n[4]==6){
                n[4]=0;n[3]++;
                if(n[3]==10){
                    n[3]=0;n[2]++;
                    if(n[2]==6){
                        n[2]=0;n[1]++;
                        if(n[1]==10){
                            n[1]=0;n[0]++;
                            if(n[0]*10+n[1]==24){//超过24小时
                                for(i=0;i<6;i++,n[i]=0);//置零
                            }}}}}}}
}

• 画冒号，a值为0，画冒号；否则覆盖冒号为空白。

void f_colon(int a){
    CTRLCDCMDR=LCDCMDPAGE;      // 设置操作页
    Delay(LCDDELAY);
    CTRLCDCR=0;
    Delay(LCDDELAY);
    CTRLCDCMDR=LCDCMDVERADDRESS+2*8-2;  // 冒号1显示列
    Delay(LCDDELAY);
    CTRLCDCR=0;
    Delay(LCDDELAY);
if (a==0){
    CTRLCDLCR=0x28; CTRLCDCR=0; }
else{
    CTRLCDLCR=0x00; CTRLCDCR=0;}
    CTRLCDCMDR=LCDCMDVERADDRESS+4*8-2;  // 冒号2显示列
    Delay(LCDDELAY);
    CTRLCDCR=0;
    Delay(LCDDELAY);
    if (a==0){
        CTRLCDLCR=0x28; CTRLCDCR=0; }
    else{
        CTRLCDLCR=0x00; CTRLCDCR=0;}
}

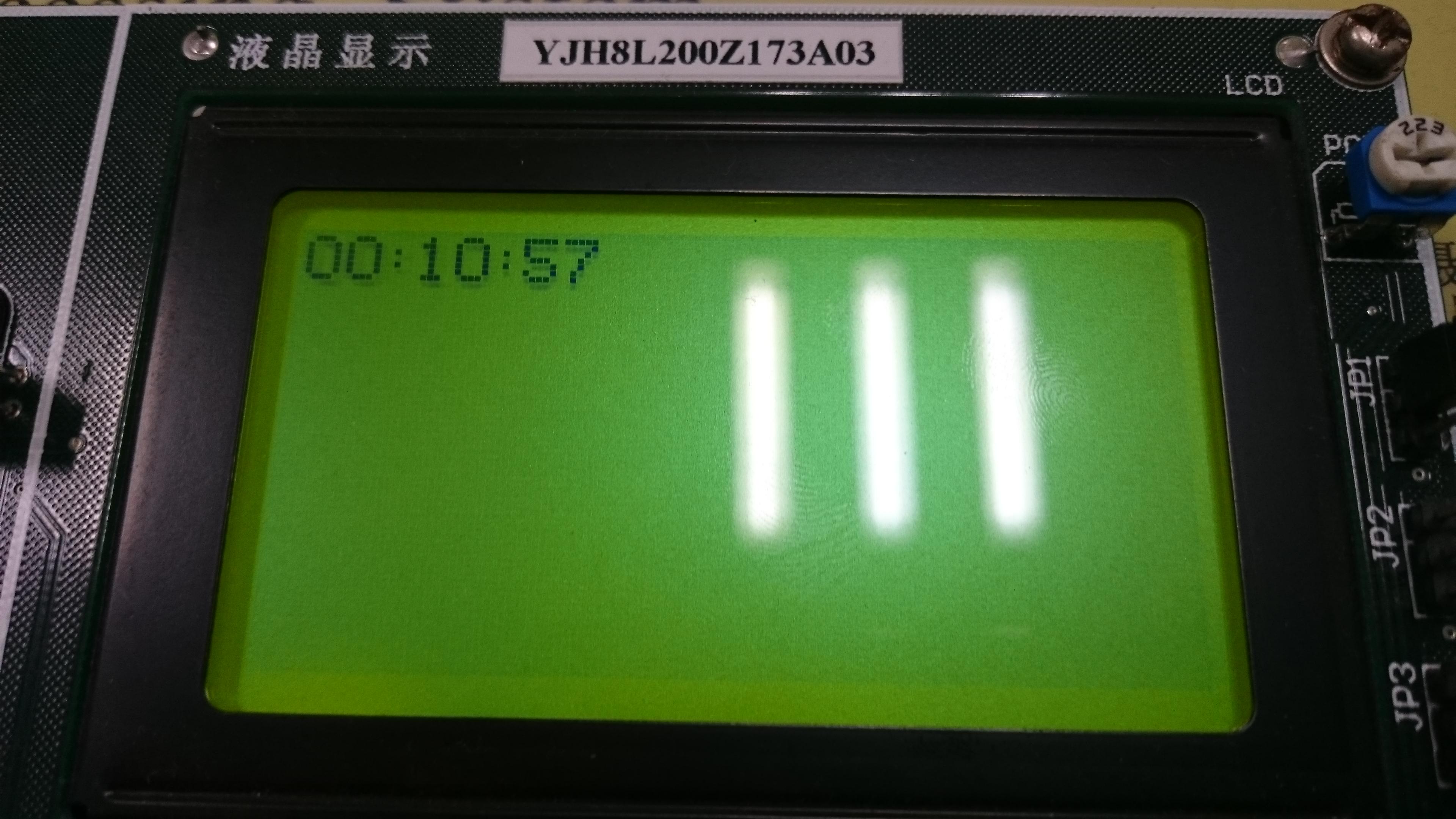

• 显示结果如下：
