实验一 熟悉ccs集成开发环境

note_DSP

1 实验目的

1. 掌握CCS3.3的安装和配置步骤过程；
2. 了解DSP开发系统和计算机与目标系统的连接方法；
3. 了解CCS3.软件的操作环境和基本功能，了解TMS320C28xx软件的开发过程

   • 学习创建工程和管理工程的方法；
   • 了解节本的编译和调试功能；
   • 学习使用观察窗口；
   • 了解图形功能的使用；

2 实验内容

2.1 CCS3.3的安装

1. 安装（略）CCS3.3；
2. 实验一只使用Simulator不使用Emulator，不需要将DSP开发系统和计算机与目标系统连接。

2.2 新建并配置工程

• Setup

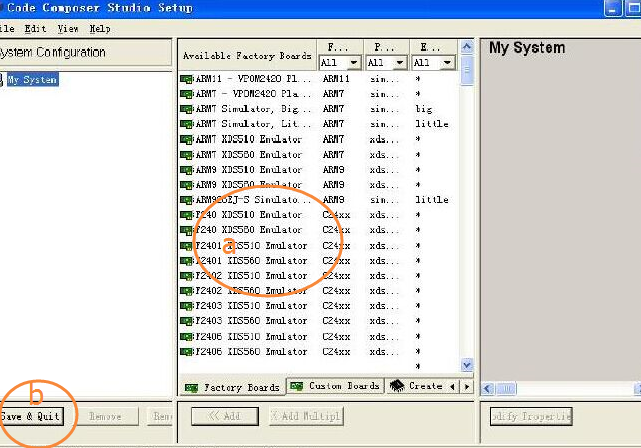

  • 在进入CCStudio v3.3前会进入Setup CCStudio v3.3如下图，进行配置：

  • 在a处寻找F2812 Devices Simulator，《add，会把模拟器添加到左边面板，之后单击b处save&Quit，进入CCStudio v3.3。

    1. 由下拉菜单project>>new新建工程如下图，新建后项目可在左边长条工程管理窗口查看，同样可以在此处直接右键或file>>new>>sourcefile添加源文件：本实验里我们添加程序文件volum.c,volume.cmd和rts2800_ml.lib。
  • 双击工程管理窗中的volume.c文件，可以查看程序内容。可以看到，用标准 C 语音编制的程序，大致分成几个功能块：头文件，工作变量定义，子程序调用规则，主程序，用户自定义函数等。
  • Volume.cmd 文件定义程序所放置的位置，此列中描述了 ICETEK-F2812 评估板的存储器资源，指定了程序和数据在内存中的位置。

• 编译连接工程：

  • 选择project中rebuild all选项或单击build按钮， 会在下方提示窗口中显示编译信息，编译错误和警告项如下图。

  • 同时编译完成后展开CCS主窗口左侧工程管理窗中的工程各分支，可以看到volume.pjt工程中包含volume.h,rts2800.lib,volume.c和volume.cmd文件，其中volume.h为程序在编译时根据程序中的include语句自动加入的。
  • 双击工程管理窗中的volume.h文件，打开此文件显示，如图中可以看到其中有主程序中要用到的一些宏定义如BUF_SIZE等。

2.3 基本调试功能测试

• 断点和单步

  1. 下载程序，执行file>>Load Program后选择刚刚建立的volume.out文件。

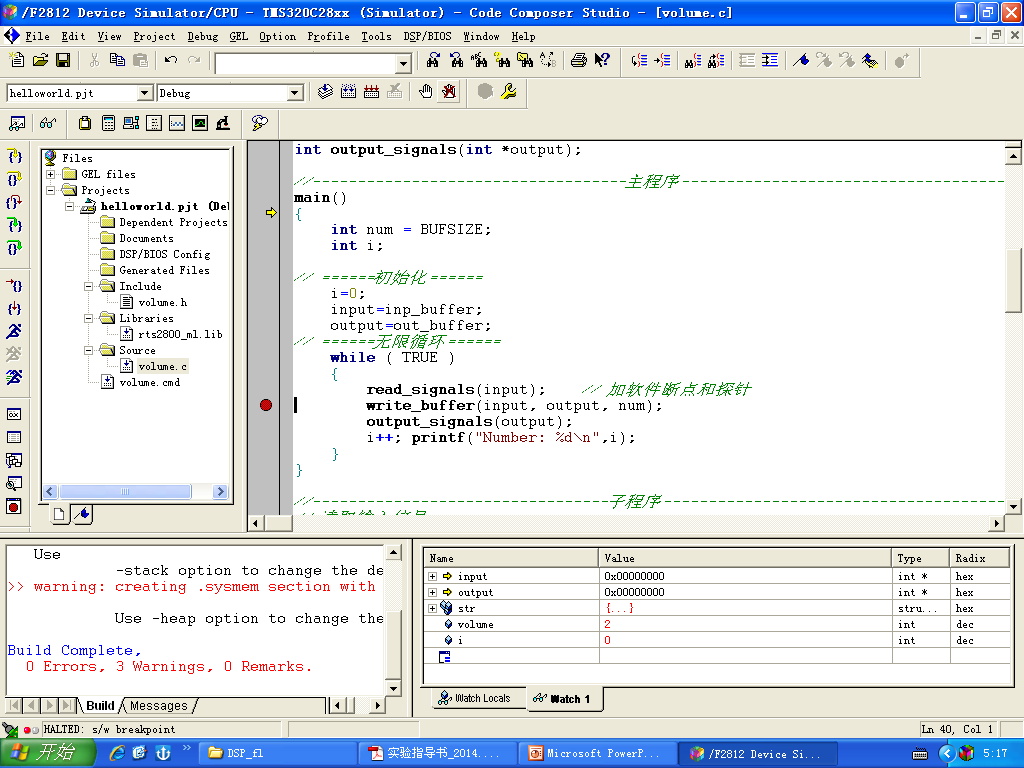

  2. 双击volume.c文件，如图所示红点灰色一列单击，在想要断点的行右键或F9设置或删除断点。

  3. 利用断点调试程序，debug>>run或快捷键F5运行程序，可以看到黄色的小箭头指向了原先在main()一行设置的断点位置，黄色小箭头表示当前程序运行到哪里。过程中还有出现灰色(probe)断点的情况。

     • F10和F11的不同：两者都是单步运行，但F11会跳转到函数体里继续单步，而F10会把整个函数体作为一句单步。

• 观察窗口
  执行View>>Watch Window打开观察窗口如上图右下；

  • 在volume.c中，用鼠标双击一个变量，再点击鼠标右键，选择QuickWatch，则可以在鼠标旁边弹出窗口中看到变量值的当前值。
  • 在volume.c中，选中变量，单击鼠标右键，选择Add to Watch Window，则观察窗口中出现所选变量，可以由此实时观察变量值的动态变化
  • 在观察窗口中双击变量，则弹出修改变量窗口。此时，可以在这个窗口中改变变量的值。

2.4 文件输入输出

• 利用已知的数据流测试数据由PC端加载到DSP端。

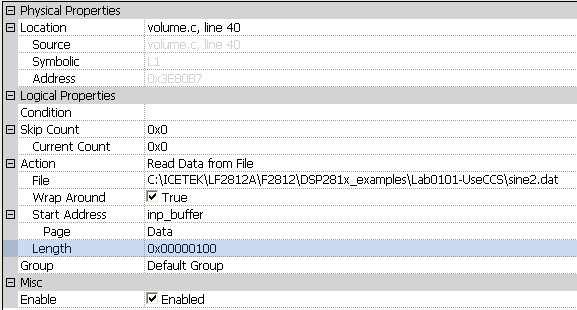

• Probe断点，允许用户在指定位置提取/注入数据。Probe 断点可以设置在程序的任何位置，当程序运行到Probe断点时，与 Probe 断点相关的事件将会被触发，当事件结束后，程序会继续执行。在这一节里，Probe 断点触发的事件是：从 PC 机存储的数据文件中的一段数据加载到 DSP 的缓冲区中。编辑probe断点事件如下图，导入已知数据sine2.dat：

• 在真实的系统中，read_signals函数用于读取A/D模块的数据并放到DSP 缓冲区中。在这里，代替 A/D 模块完成这个工作的是断点。

  • 在程序执行read_signals(input)；上点击鼠标右键选择Toggle software breakpoint，设置软件断点。
  • 再在同一行上点击鼠标右键，选择software breakpoint edit，设置 Probe。

2.5 利用图形功能静态显示数据

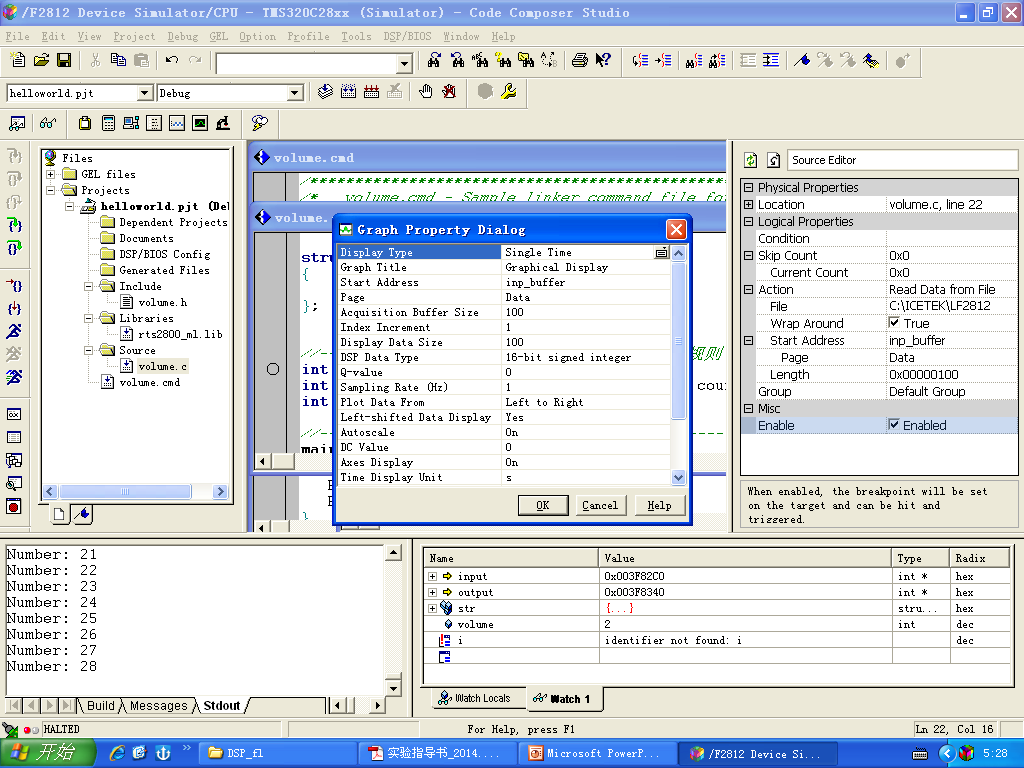

• 进入view>>graph>>timeFrequency，利用图形功能对之前的数据进行显示，将弹出窗口如下图：

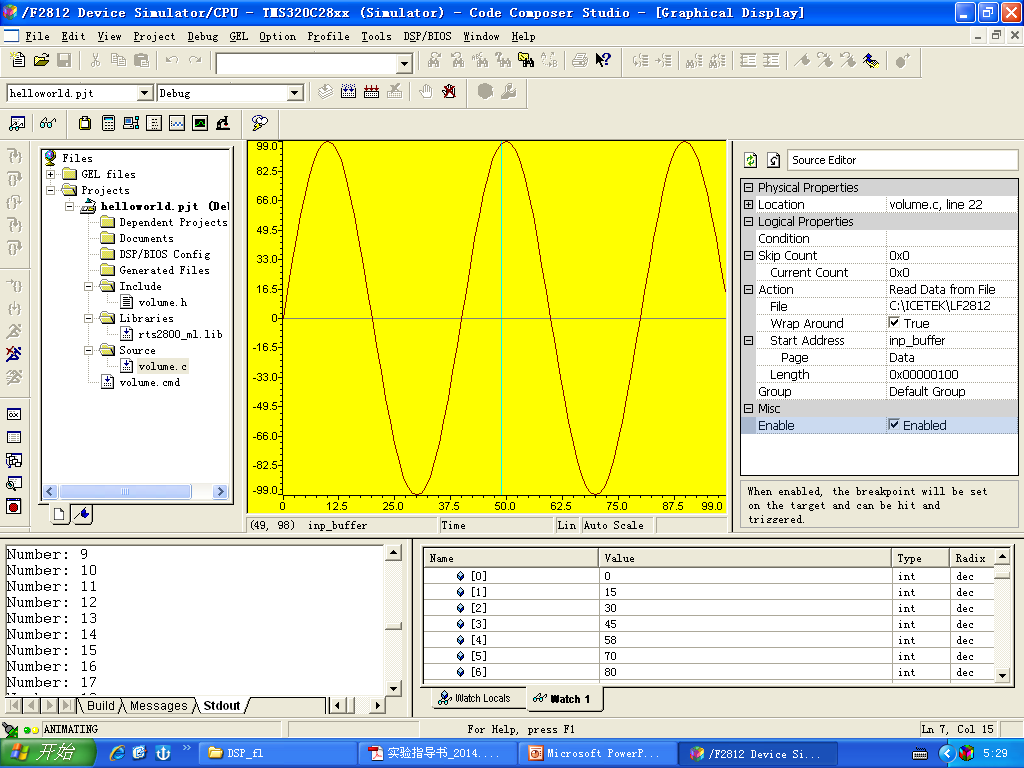

• 点击完成，得到实验结果如下，为静止的正弦波波形：


3 实验结论

1. CCS集成编译环境是适用于多种MCU或DSP等可编程处理器的IDE，集编译调试功能于一体，包括代码生成工具——汇编语言编写的DSP程序(.c)编译并链接成为可执行的DSP程序(.obj) 。代码调试工具——对DSP程序及系统进行调试，使编写的程序达到设计目标。另可安装拓展模拟器，软件自带图形显示功能可视化处理数据；

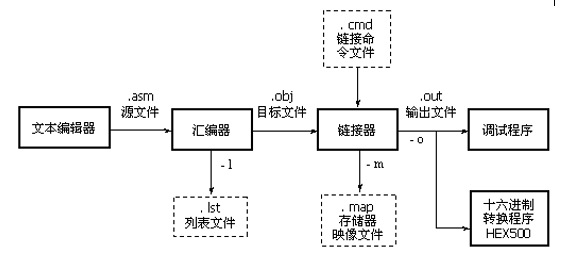

2. 编译文件结构

3. 学会在CCS环境下建立工程，使用仿真器，使用运用CCS调试功能等。

4 思考题

• 实验结果中正弦波是静止图像，怎么让这个正弦波图形可以不断刷新进行显示的？（提示：采用硬件仿真下的 Realtime Mode）
• 在2.2步中，设置 CCS 在硬件仿真（Emulator）方式下运行，连接DSP，开启电源，编译的时候选择 Debug>>Realtime Mode 进入了实时模式，即可实时观测正弦波的动态变化。
